Slid'Up By Mantion – Kit motorisation volet roulant 20 kg – Tube octogonal Ø 60 mm – Moteur filaire 10 Nm – Réglage manuel des fins de course
Produit similaire livré par
'/%3E%3C/svg%3E)
Came – Volet roulant tubulaire 1UY0064 – Moteur 230V AC 50Nm – Charge 92kg – Vitesse 12rpm – Adaptateur pour tube octogonal Ø 60
39,99 €
83
Vendu par SLID’UP by Mantion
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
- Kit de motorisation avec tube octogonal Ø 60 mm
- Motorisation filaire (sans interrupteur)
- Interrupteur en applique ou à encastrer en option
- Couple du moteur : 10 Nm
- Capacité de levage tablier : 20 kg max
- Largeur de la baie : de 680 mm à 2 900 mm
- Réglage des fins de courses : manuel
- Garantie : 2 ans
Attention : Interrupteur non compris dans le kit.
Ce kit de rénovation complet est destiné à la motorisation d'un volet roulant de 20 kg maximum.
Le moteur filaire, placé dans un tube octogonal télescopique de 60 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm fournies dans le kit.
Le réglage des fins de courses, très facile, se fait manuellement.
Sécurité, silence et confort sont respectés.
Nous vous recommandons l'utilisation des butées WKH138.
Calcul du poids du tablier :
- Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
- Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²
Limites dimensionnelles :

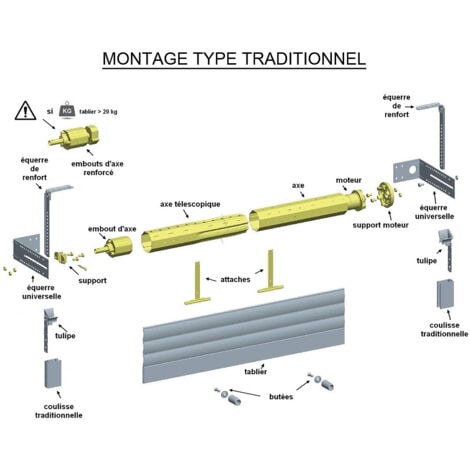

• Montage traditionnel :
- Tube 1 uniquement = largeur baie de 680 mm à 1 600 mm
- Tube 1 + tube 2 = largeur baie de 1 600 mm à 2 900 mm
• Montage rénovation :
- Tube 1 uniquement = largeur baie de 680 mm à 1 560 mm
- Tube 1 + tube 2 = largeur baie de 1 560 mm à 2 860 mm
Choix des attaches :
- Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
- Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (utiliser les attaches WKH883C à visser. Vis courtes fournies dans le kit).
Choix de l'interrupteur :
- Interrupteur filaire en applique = référence C0013200
- Interrupteur filaire à encastrer = référence C0013205
Contenu du kit :
- 1 moteur filaire Ø 45 mm 10 Nm (pour volet roulant de 20 kg max)
- 1 tube octogonal télescopique recoupable Ø 60 mm
- 1 kit adaptateur moteur Ø 45 mm pour tube octogonal Ø 60 mm
- 1 support mural pour moteur à tête étoile
- 4 attaches à clipper pour lames de 8 mm (pour des lames de 14 mm, utiliser les attaches WKH883C à visser. Vis courtes fournies dans le kit).
- 1 embout d'axe type traditionnel pour tube octogonal Ø 60 mm + support
- 1 embout d'axe type rénovation pour tube octogonal Ø 60 mm crabot femelle + roulement
Caractéristiques
- MarqueSLID'UP BY MANTION
- Alimentation électriqueFilaire
- CouleurMulticouleur
- Couple10 Nm
- Certification NFNF138
Impact environnemental
- OrigineFabriqué en France
Questions fréquentes
Le réglage manuel des fins de course s'effectue directement sur le moteur à l'aide des vis de réglage prévues à cet effet. Il est important de suivre les instructions fournies pour ajuster précisément les positions haute et basse du volet roulant.
Oui, ce dispositif est compatible avec des lames de 14 mm d'épaisseur, mais il nécessite l'utilisation des attaches WKH883C à visser, qui sont adaptées à des lames de hauteur comprise entre 50 et 60 mm. Les vis courtes nécessaires sont incluses dans le kit.
Le poids du tablier se calcule en multipliant la largeur par la hauteur augmentée de 20 cm, puis par le poids des lames au m². Par exemple, les lames en PVC pèsent 4 kg/m², tandis que celles en aluminium extrudé pèsent 7 kg/m².
Réponses générées par IA à partir des informations vendeur
