Description générale

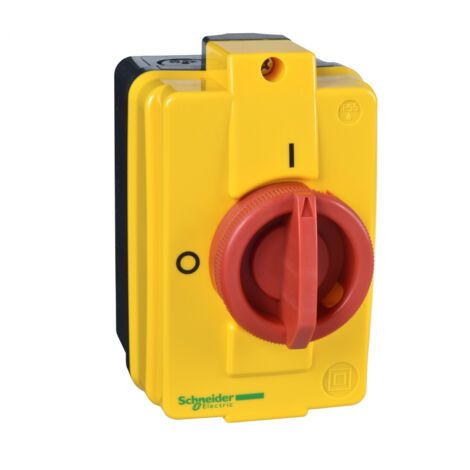

L'interrupteur-sectionneur TESYS VARIO VCF de la marque Schneider Electric est un appareil essentiel pour les travaux d'électricité, permettant de couper un circuit électrique. Il est conçu pour résister aux poussières et à l'humidité grâce à son indice de protection IP65. Ce dispositif est équipé d'une poignée rotative rouge et d'une plaque frontale jaune, cadenassable (cadenas non inclus), et est adapté pour des applications moteur jusqu'à 15 kW à 400 V en AC-23.Spécifications techniques
- Tension assignée d'emploi : 690 V CA
- Tension assignée de tenue aux chocs : 8 kV
- Courant thermique d'emploi : 32 A
- Courant assigné d'emploi : 29 A AC-23A à 400 V
- Puissance assignée d'emploi : 11 kW à 400 V AC-23
- Pouvoir de fermeture : 400 A à 400 V AC-21A/22A/23A
- Pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V
- Courant nominal de court-circuit conditionnel : 10 kA à 400 V
- Durée de vie mécanique : 100000 cycles
- Durée de vie électrique : 30000 cycles DC-1 / 50000 cycles AC-21
- Température de l'air ambiant en fonctionnement : -20 à 50 °C
- Dimensions : 60 x 60 mm (plaque avant de la poignée), hauteur : 146 mm, largeur : 90 mm, profondeur : 131 mm
- Poids : 0.5 kg
Compatibilité et accessoires
- Boîtier de montage en surface avec fixation par vis
- 2 fixations de modules complémentaires possibles
- 2 parties amovibles pour presse-étoupe en haut et en bas
- Couvercle plombable
Installation
- Montage en surface avec fixation par vis
- Connecteur câble 10 mm² (rigide) et 6 mm² (souple) avec embout extrémité de câble
Utilisation
- Utilisé pour la commutation principale et l'arrêt d'urgence dans les applications moteur
- Poignée de commande cadenassable pour sécurité accrue
Autres informations
- Tenue au feu : 960 °C conforme à IEC 60595-2-1
- Robustesse mécanique : vibrations 10 à 150 Hz (1 gn) / choc 11 ms (30 Gn)
- Conforme aux normes CEI 60204 et CEI 60947-4-1
