Description générale

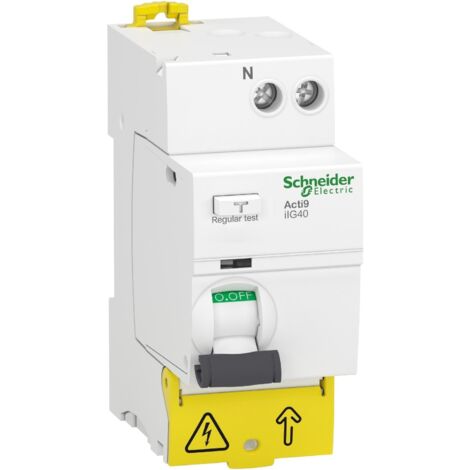

L'interrupteur différentiel bipolaire Schneider Electric A9R21240 est conçu pour assurer la protection de vos circuits électriques. Avec une sensibilité de 30 mA et un calibre de 40 A, il est idéal pour les installations nécessitant une protection différentielles de type A. Ce modèle est réputé pour sa fiabilité et sa qualité, faisant partie de la gamme Acti 9 iID, qui protège efficacement vos tableaux électriques.Spécifications techniques
- Type de produit : Interrupteur différentiel
- Gamme : Acti9
- Nombre de pôles : 2P
- Position du pôle neutre : Gauche
- Courant assigné d'emploi : 40 A
- Type de réseau : CA
- Sensibilité du différentiel : 30 mA
- Temporisation protection différentielle : Instantané
- Classe de protection différentielle : Type A
- Fréquence du réseau : 50/60 Hz
- Tension assignée d'emploi : 220...240 V c.a.
- Pouvoir assigné de coupure et fermeture : Idm : 1500 A, Im : 1500 A
- Courant nominal de court-circuit conditionnel : 10 kA
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 6 kV
- Coupure pleinement apparente : Mode commutation régulée
- Couleur : Blanc
- Dimensions : 91 mm (hauteur) x 36 mm (largeur) x 73,5 mm (profondeur)
- Poids : 0,21 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : AC-1 : 15 000 cycles
Compatibilité et accessoires
- Mode de raccordement : Terminal simple haut ou bas 1...35 mm² rigide, 1...25 mm² flexible, 1...25 mm² flexible avec embout
- Longueur de dénudage des fils : 14 mm pour connexion haut ou bas
- Couple de serrage : 3,5 N.m haut ou bas
Installation
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Occupation : 2 modules de 18 mm dans une armoire électrique
Utilisation
- Indicateur de position de contact
- Type de commande : Par maneton
- Signaux locaux : Indicateur de déclenchement
Autres informations
- Normes : EN 61008-1, CEI 61008-1
- Certification : CE
