Description générale

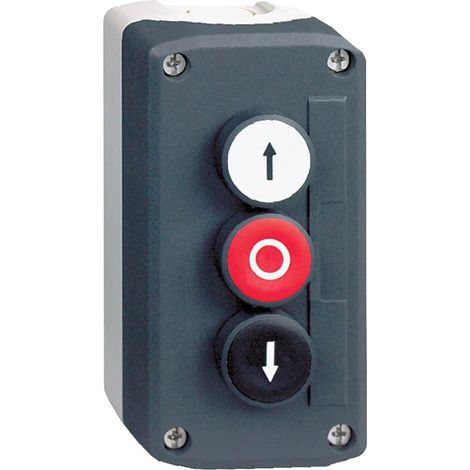

Le boîtier de commande Schneider XALD324 fait partie de la gamme Harmony XALD, conçu pour offrir des fonctions de contrôle et de signalisation robustes dans divers secteurs industriels. Ce poste complet est prêt à l'emploi avec trois boutons intégrés : un bouton rouge "O", un noir "F" (flèche vers le bas) et un blanc "F" (flèche vers le haut). Sa conception en boîtier permet de réaliser une commande déportée sur votre circuit électrique. Fabriqué en polycarbonate résistant aux produits chimiques, ce boîtier gris foncé garantit une durabilité élevée avec une endurance mécanique allant jusqu'à 10 millions de cycles. Grâce à sa double isolation et son indice de protection IP66/IP67/IP69K, il offre une excellente résistance aux conditions environnementales difficiles.Spécifications techniques
- Dimensions : Ø 22 mm
- Poids : 0,298 kg
- Endurance mécanique : 10 millions de cycles
- Température ambiante de stockage : -40...70 °C
- Température de l'air ambiant en fonctionnement : -40...70 °C
- Protection contre les chocs mécaniques : IK03 conforme à CEI 62262
- Degré de protection : IP66, IP67, IP69, IP69K
- Tenue aux vibrations : 5 gn (f= 12...500 Hz) conforme à CEI 60068-2-6
- Tenue aux chocs : 30 gn (durée = 18 ms), 50 gn (durée = 11 ms) conforme à CEI 60068-2-27
Compatibilité et accessoires
- Compatible avec les boutons-poussoirs, interrupteurs et voyants lumineux Ø 22 mm de la gamme Harmony XB5
- Composition de la boîte de commande :
- 1 bouton-poussoir encastré, rouge "O"
- 1 bouton-poussoir encastré, noir "F"
- 1 bouton-poussoir encastré, blanc "F"
Installation
- 2 préperçages pour entrée de câble, capacité de serrage : 14 mm
- 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20, capacité de serrage : 12 mm
Utilisation
Ce boîtier est destiné à des unités de commande et signalisation, permettant de réaliser trois fonctions distinctes grâce à ses boutons intégrés.
Autres informations
- Protection contre les courts-circuits : 10 A avec cartouche fusible type gG conforme à CEI 60947-5-1
- Normes : CSA C22.2 No 14, CEI 60947-1, CEI 60947-5-4, JIS C8201-5-1, CEI 60947-5-5, UL 508, CEI 60947-5-1, JIS C8201-1
