Grupo de Presión Autoaspirante Jetinox-100M Serie JET INOX - BCN

- Groupe de pression avec pompe Jetinox 100M

- Moteur: 2900 rpm, fermé avec ventilation externe.

- Arbre et corps de pompe: acier inoxydable AISI 304.

- Température maximale: 35 ° C.

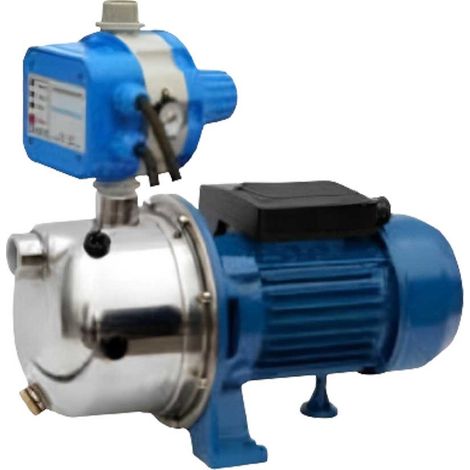

GROUPE DE PRESSION AVEC POMPE JETINOX 100M ASPIRATEUR

Ce groupe de pression de la marque BCN est la solution parfaite pour les petites eaux. Nous sommes face à un équipement d'aspiration jusqu'à 7m. Le groupe de pression est composé de l'équipement Jetinox 100M et de l'Aquacontrol MC de BCN.

CARACTÉRISTIQUES:

· Moteur: 2900 rpm, fermé avec ventilation externe.

• Niveau de protection: IP-44.

· classe d'isolation: F

· Arbre et corps de pompe: acier inoxydable AISI 304.

· Support de pompe: fonte de fer.

· Turbine, diffuseur, venturi et disque intermédiaire: Noryl

· Fermeture mécanique: céramique / graphite.

· Température maximale: 35 °C.

· Comprend un support thermique et un câble électrique avec connecteur SCHUKO-M.

L'INSTALLATION:

La pompe sera placée sur position horizontale le plus près possible du niveau de l'eau, afin d'obtenir le minimum de trajet d'aspiration et de minimiser les pertes de charge (figure 1). Sa conception auto-aspirante permet d'installer la pompe jusqu'à 7 mètres de hauteur géométrique du niveau de l'eau.

La bombe doit aller fixée sur une base solide avec vis, à travers les trous disposés sur le pied de fonte. On veillera à ce qu'il soit à l'abri des éventuelles inondations et qu'il soit ventilé à sec.

Montage de tuyaux

Le tuyau d'aspiration doit avoir un de diamètre égal ou supérieur à celui de la bouche d'aspiration de la bombe elle-même. Pour aspirations supérieures à 4 m. il est nécessaire d'installer un tuyau d'aspiration d'un diamètre supérieur.

La la pente minimale du tronçon d'aspiration doit être de 3% afin d'éviter les poches d'air dans le circuit d'aspiration pour améliorer ainsi la bonne alimentation de l'installation.

Il est il est indispensable de placer une soupape de pied immergée au moins 15 cm le réservoir doit être maintenu au-dessous du niveau du réservoir, afin d'éviter les tourbillons et les entrées d'air dans l'aspirateur de la pompe (figure 2). L'intérieur des orifices d'aspiration et d'impulsion est fileté jusqu'à une certaine profondeur.

Elle ne doit pas être dépassée lors du filetage des tuyaux respectifs. Aucun rackord ne doit être utilisé s'il n'est pas neuf ou complètement propre, en accordant une grande attention à sa conicité.

MAINTENANCE:

Les pompes BCN ils n'ont besoin d'aucune maintenance spécifique. Il est toutefois recommandé de vider le corps de la pompe pendant les périodes d'inactivité ou de gel par le bouchon d'évacuation.

Si l'inactivité persiste, il est conseillé de vider complètement la pompe d'eau et de la nettoyer, en veillant à ce que le local où elle sera stockée reste sec et ventilé.

En cas de panne, l'utilisateur ne doit pas manipuler la pompe. Contacter un service technique agréé.

Quand vient le temps de jeter la bombe, elle ne contient aucune substance toxique ou polluante. Les principaux composants sont dûment identifiés pour permettre un démantèlement sélectif.
