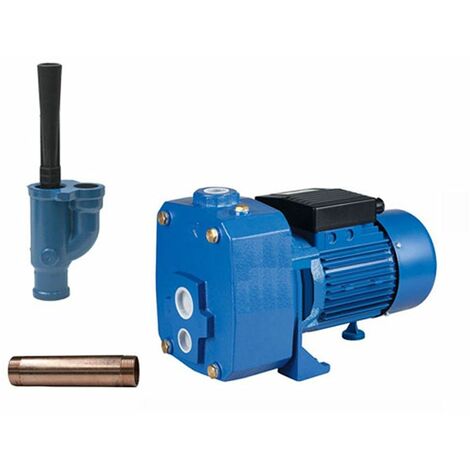

Groupe de surpression auto-amorçant pour l'aspiration jusqu'à 45m GP DC-150 M - BCN

• Pompe à eau conçue pour une aspiration jusqu'à 45 m, avec double tuyau.

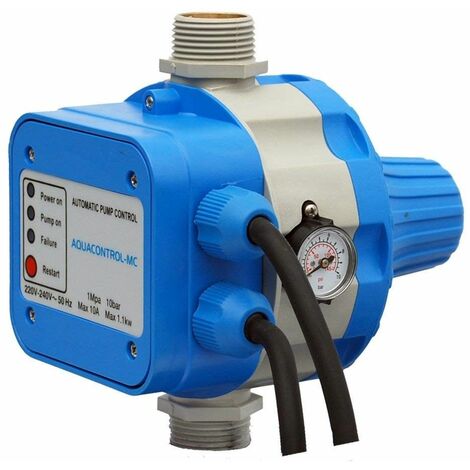

• Comprend un régulateur de pression Aquacontrol
• Puissance : 1,5CV - 1,1Kw
• Corps de pompe et raccord en fonte

Kit d'aspiration profonde auto-amorçante - GP DJ 150 M - Jusqu'à 45M Caractéristiques Moteur fermé à 2900 tours/minute avec ventilation externe. Degré de protection : IP-54 Classe d'isolation : F Arbre en acier inoxydable AISI 304. Turbine et diffuseur NORYL Éjecteur en fonte Garniture mécanique en céramique et graphite Température maximale : 35º. Puissance : 1,5CV I : 9.5 (A) 1-50 hz Cond : 20 (μF) Poids : 33 Dimensions : 441x198x261 (L x L x H) Y compris tube d'extension de 1 1/4", câble d'alimentation avec connecteur SCHUKO-M, protecteur thermique et régulateur de pression. Installation : Conduites d'aspiration La pompe doit être placée le plus près possible du niveau de l'eau, en position horizontale, afin d'obtenir une course d'aspiration minimale et une réduction maximale des pertes de charge. Elle ne doit pas être installée à plus de 30 m (modèle DJ-100 M) ou 50 m (modèle DJ-150 M) de hauteur géométrique au-dessus du niveau de l'eau. La pompe doit être fixée à une base solide, avec des vis de 8 mm de diamètre, à travers les trous prévus dans le pied lui-même. Elle doit être protégée contre les inondations et disposer d'une ventilation sèche. Assemblage des tuyauteries : Les diamètres des tuyaux d'aspiration doivent être au minimum de 1 1/4" et 1" (aspiration par double tuyau). La pente minimale de la section d'aspiration doit être de 3 % afin d'éviter les poches d'air dans le circuit d'aspiration et de favoriser ainsi l'amorçage correct de l'installation. Les tuyaux doivent être raccordés à l'aide de l'éjecteur fourni avec la pompe (fig. 1). Il est indispensable de placer un clapet de pied immergé après l'éjecteur, au moins 15 cm en dessous du niveau de la citerne ou du puits, afin d'éviter les tourbillons et les entrées d'air dans l'aspiration de la pompe (fig. 2). L'intérieur des orifices d'aspiration et de refoulement est fileté jusqu'à une certaine profondeur. Cette profondeur ne doit pas être dépassée lors du filetage des tuyaux respectifs. N'utilisez pas non plus de raccords qui ne sont pas neufs ou qui ne sont pas propres. Une attention particulière doit être accordée à la conicité. Hauteur manométrique
