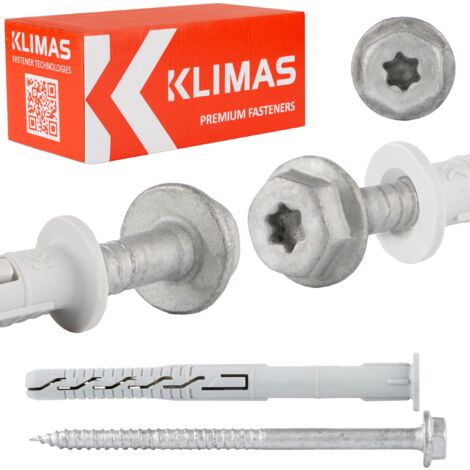

Boulons d'expansion pour cadre KPR-FAST-10200K

Cheville d'expansion avec collerette 10,0 x 200 mm 25 pièces

Composée d'un manchon en polyamide et d'une vis en acier galvanisé à tête hexagonale avec rondelle intégrée et douille TX.

Les chevilles à tête fraisée sont généralement utilisées pour la fixation d'éléments métalliques et dans les endroits où une plus grande surface d'appui est nécessaire et où un montage affleurant de la tête de vis n'est pas requis, contrairement aux vis à tête fraisée.

Paramètres les plus importants

• Modèle : KPR-FAST-10200K
• Taille de la prise : 10,0 x 200 mm
• Longueur utile maximale : 130 mm
• Conditionnement : 25 pièces.
• Prise : SW-13 et TX-40

Le connecteur d'extension se compose de :

• manchon - élément en plastique
• connecteur - vis en acier à tête conique et douille Torx 40

Produit original d'une entreprise renommée KLIMAS Wkręt-Met ®

Caractéristiques et avantages

1. Tête de vis à embase avec douille TX-40/SW-13

La douille TX garantit un transfert de couple optimal, tandis que l'utilisation de la tête hexagonale SW permet de serrer la vis avec la force appropriée (par exemple, à l'aide d'une clé dynamométrique).

2.   Réduction du filetage

Insertion précise de la vis. Force d'expansion accrue dans la seconde zone d'expansion.

3. Protection anticorrosion - paillettes de zinc

Les paillettes de zinc sont deux fois plus résistantes à la corrosion que le zingage galvanique. Le laboratoire Klimas Wkręt-met a confirmé l'excellente qualité du revêtement par des tests en chambre de brouillard salin (240 heures pour les paillettes de zinc contre 120 heures pour le zingage galvanique). 4. Gaine en polyamide : Propriétés physico-chimiques supérieures au polypropylène ou au polyéthylène. 5. Résistance au feu : Pour l'assemblage des systèmes de façade, la capacité portante du connecteur offre une résistance au feu suffisante d'au moins 90 minutes (R90). Si la charge de conception par connecteur NR

Substrats et exemple d'application A.

Béton

B.

Brique céramique pleine, silicate <0,8kN (bez trwałego obciążenia centrycznego)

C.

Bloc céramique, D.

Bloc de silicate creux, E.

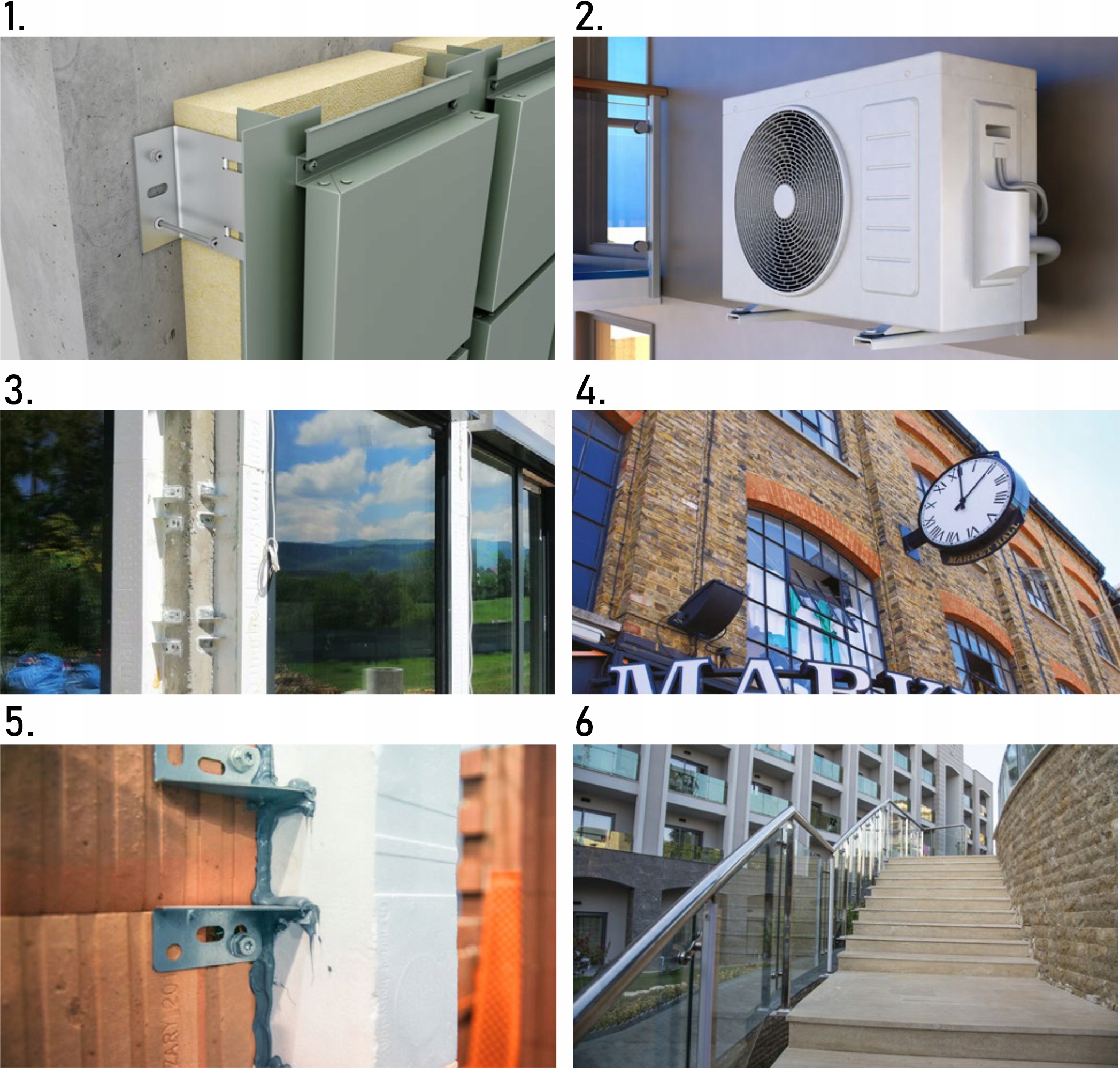

Béton AAC autoclavé 1.

Installation de façades ventilées 2.

Montage de climatiseurs 3.

Montages selon la technique de l'installation à chaud 4.

Montage d'éléments de construction 5.

Montage selon la technique de l'assemblage à chaud 6.

Éléments de fixation des installations de construction Cheville de cadre avec vis à tête hexagonale avec rondelle intégrée et douille TX recommandée pour la fixation d'éléments métalliques.

Le connecteur d'expansion se compose de : Élément en plastique - manchon

Connecteur - vis en acier Le pré-assemblage des connecteurs permet :

un assemblage plus simple et plus rapide

des produits prêts à l'emploi sans assemblage

• aucune erreur lors du choix du manchon pour la vis

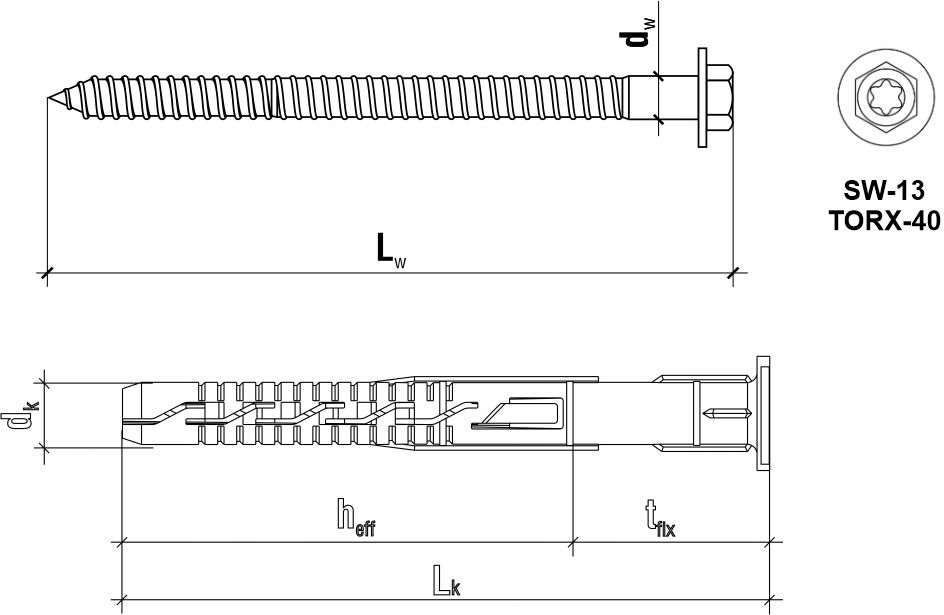

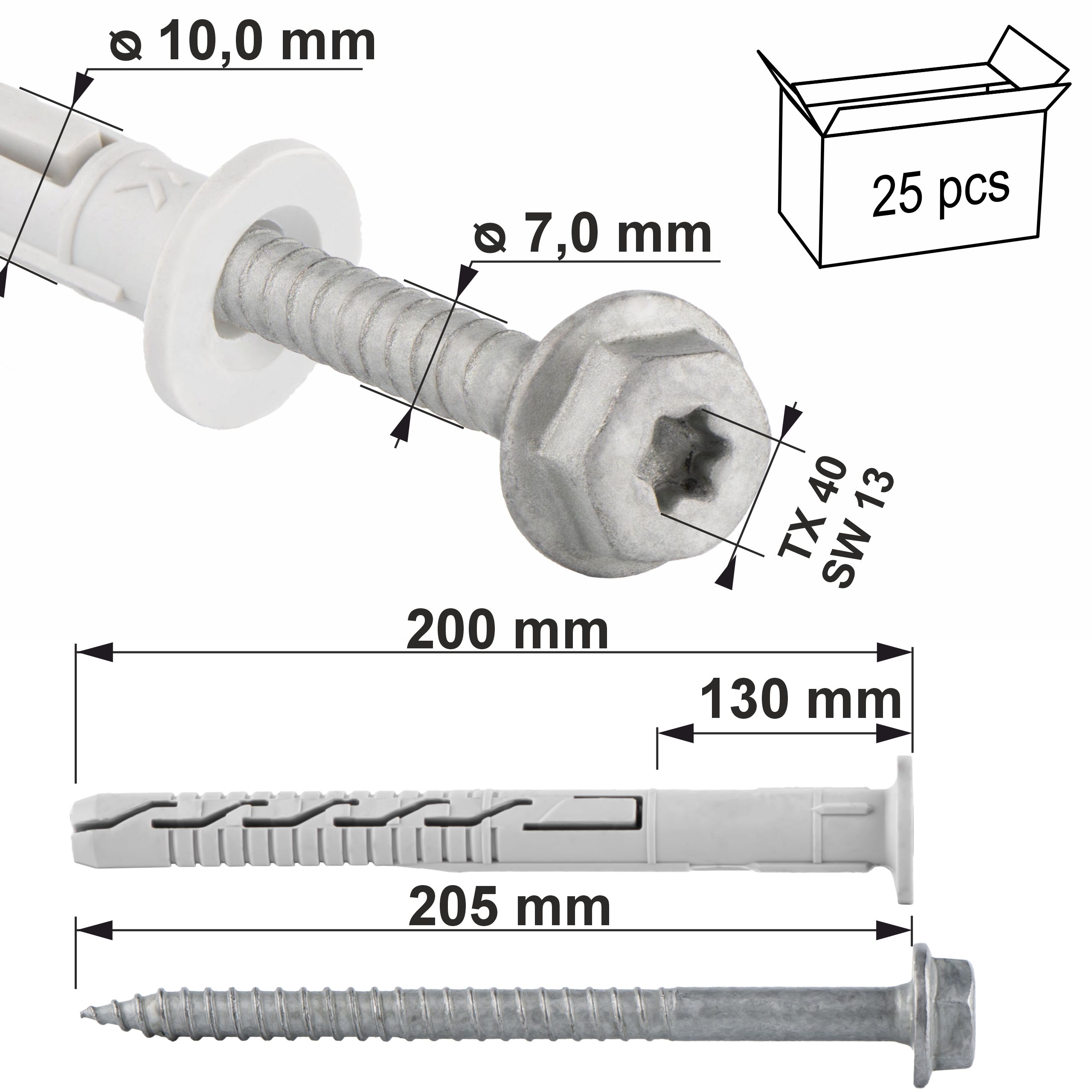

• Spécifications du produit

Cheville

• [Dk] Diamètre du bouchon :
• Ø
• 10,0 mm

[Lk] Longueur de la prise :

200

• mm [Tfix] Max. Longueur utile :   130 mm
• [Heff] Profondeur d'ancrage : 70 mm Matériau du bouchon :
• polyamide (nylon) Quantité dans l'emballage :
• 25 Vis
• [Dw] Diamètre de la vis : Ø
• 7,0 mm [Lw] Longueur de la vis :

205

• mm Type de douille :   SW-13 et TX-40
• Matériau de la vis : acier galvanisé Quantité dans l'emballage :
• 25 Certificat
• Européen Technique Homologation ETA 12/0272
• Les vis que nous proposons se caractérisent par leur qualité supérieure et peuvent être utilisées en toute sécurité dans le secteur de la construction. Nous mettons tout en œuvre pour garantir que les produits fournis à nos clients sont sûrs et adaptés à leurs besoins spécifiques. Vidéo de présentation du produit : https://youtu.be/ygTRIj0Ocgw (copiez le lien et collez-le dans votre navigateur). Méthode d'installation : Avant l'installation, identifiez le support sur lequel la fixation sera installée et comparez les charges qu'elle transmettra avec les capacités portantes indiquées dans la fiche technique du produit ou l'évaluation technique européenne. Choisissez la longueur de fixation appropriée afin que la zone de dilatation se situe dans le matériau structurel du mur (l'épaisseur de l'élément fixé correspond à la longueur utile maximale de la fixation). La profondeur du trou de perçage doit être supérieure d'au moins 10 mm à la profondeur d'ancrage de la fixation. Ceci permettra un bon positionnement de la douille dans le trou et évitera que les vis ne s'endommagent. L'utilisation d'une perceuse à percussion est déconseillée pour percer les briques perforées, les blocs de céramique et le béton cellulaire, car elle endommage les murs et ne garantit pas un positionnement sûr de la fixation. Le diamètre des trous percés doit correspondre à celui des chevilles utilisées. Le trou percé doit être nettoyé, au moins en passant la perceuse deux fois, afin d'éliminer les copeaux. Les trous percés verticalement vers le bas nécessitent un perçage plus profond ou un soufflage pour éliminer les copeaux accumulés.

Un bouchon est inséré dans le trou percé et la vis est vissée jusqu'à ce qu'elle soit complètement enfoncée dans le manchon.

Forcer la vis peut l'endommager, ce qui n'est pas couvert par la garantie du fabricant. L'installation doit être effectuée à des températures comprises entre -20 °C et +40 °C (par rapport à la température du support).

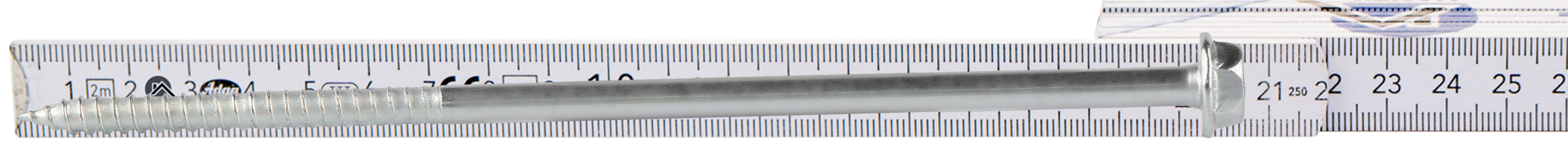

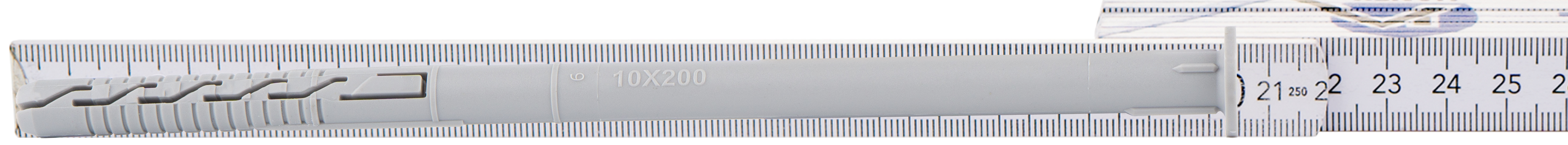

Vis KLIMAS - le choix le plus courant des professionnels *Le mètre ruban n'est pas inclus (il sert uniquement à une meilleure présentation de la vis)
