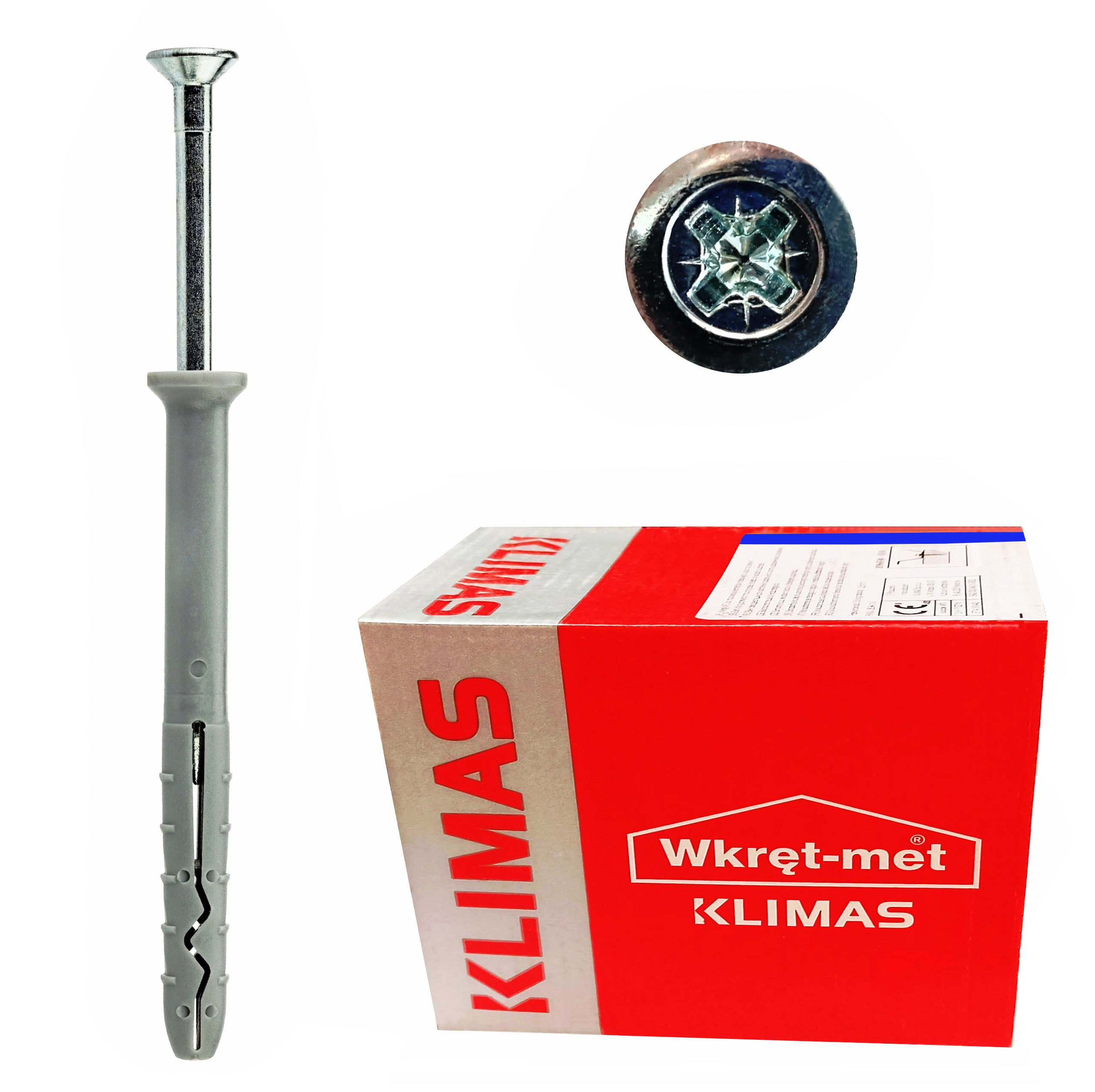

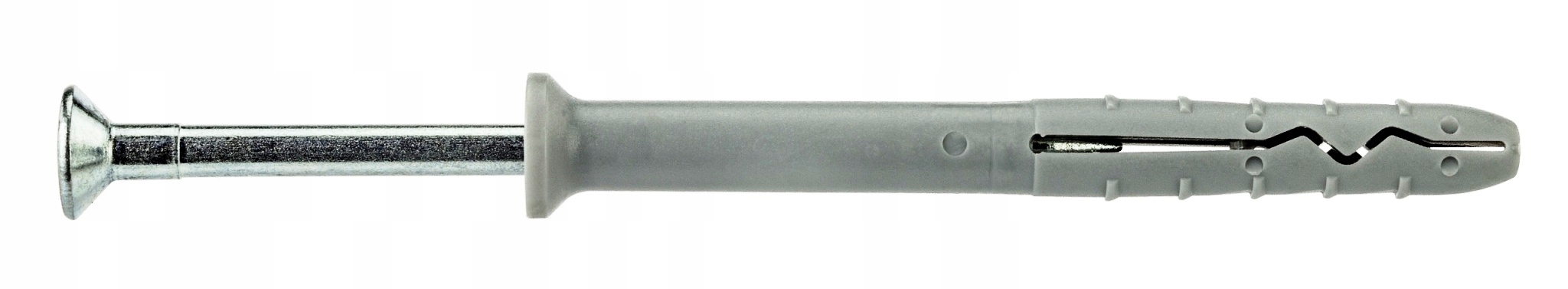

Chevilles A Frapper Klimas 10 x 140, Expansion Beton, PZ2, Lot De 50

Chevilles A Frapper Klimas 10 x 140, Expansion Beton, PZ2, Lot De 50

➡️ Description du produit

Goupilles d'assemblage rapide. Dimensions 10x140mm. Colis de 50 pièces. Produit original de la célèbre société Screw-Met ®.

➡️ Spécification du produit

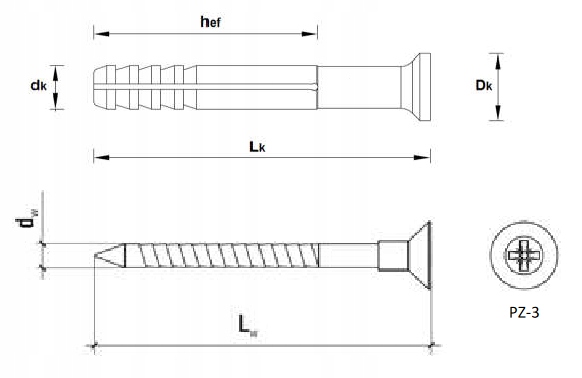

Dimension [mm] : 10 x 140. Diamètre [mm] : 10. Matériau : Polyéthylène / Acier. Dimensions du corps Lk x dk [mm] : 10 x 140. Diamètre du corps dk [mm] : 10. Longueur du corps Lk [mm] : 140. Diamètre de la bride du boîtier Dk [mm] : 13. Profondeur d'ancrage effective Hef [mm] : 50. Diamètre d'alésage/perçage : 10 mm. Matériau du boîtier : Polyéthylène. Dimensions de la vis Lw x dw [mm] : 6,9 x 150. Diamètre de la vis dw [mm] : 6,9. Longueur de vis Lw [mm] : 150. Matériau de la vis : Acier galvanisé. Épaisseur du revêtement protecteur [µm] : min. 5. Type de tête de vis : Conique. Type de douille de vis : PZ-3.

➡️ Caractéristiques et avantages

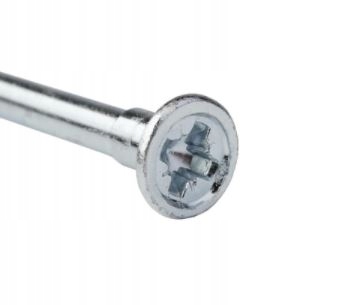

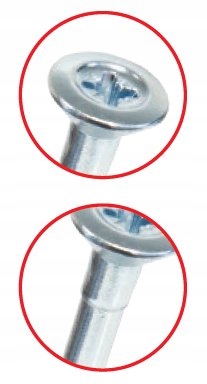

Pression plus importante : L'augmentation du diamètre de la tête assure un serrage nettement meilleur des composants à installer. Installation facile : La tête de vis conique est plus solide et présente un épaississement significatif sous son capuchon. La zone d'appui conçue de manière optimale garantit une expansion parfaite au contact du substrat. L'installation rapide et facile à travers réduit le temps d'installation.

➡️ Paramètres techniques et d'installation

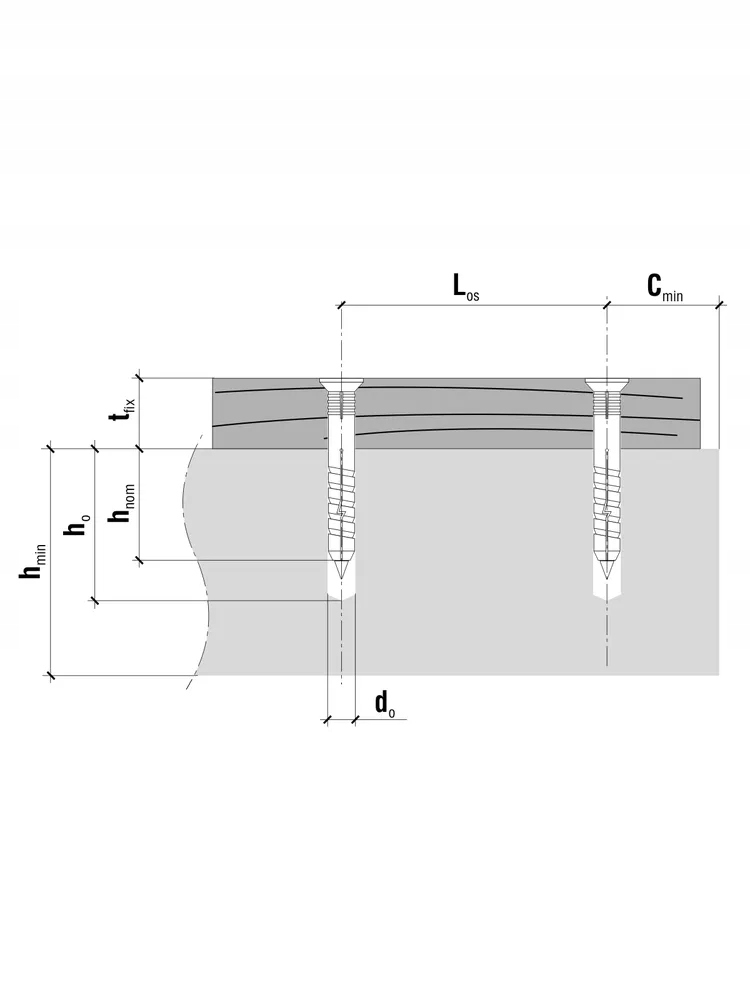

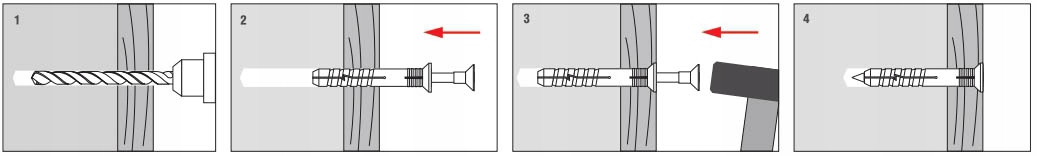

Applicable sur les substrats : béton, béton cellulaire, brique céramique solide, brique silicatée solide. Diamètre de trou/perçage jusqu'à [mm] : 10. Profondeur du trou de montage ho [mm] : 60. Diamètre du trou de montage df [mm] : 12. Épaisseur maximale de l'élément fixé tfix max [mm] : 90. Épaisseur minimale du support - béton hmin [mm] : 75. Épaisseur minimale du substrat - brique hmin [mm] : 75. Min. distance au bord - brique cmin [mm] : 100. Min. distance axiale (entre les joints) - brique Smin [mm] : 150.

➡️ Capacité de charge

Capacité de charge des caractères. - Résistance à l'arrachement Béton C16/20 : 0,3. Résistance à l'arrachement Conc. - Résistance à l'arrachement Béton C50/60 : 0,3. Min. distance axiale (entre les fixations) - béton Smin [mm] : 100. Capacité de charge caractéristique. - Résistance à l'arrachement de la brique céramique pleine : 0,6. Résistance à l'arrachement caractéristique de la brique silicatée [mm] : 0,5.

➡️ Application

Recommandé pour l'installation d'éléments en acier sur les substrats suivants : béton, brique céramique pleine, brique silicatée pleine, béton cellulaire.
