Name: Carte centrale électronique pour portails battants GENIUS BRAIN 19 230v 6100328
Brand: GENIUS
SKU: 6100328
Price: 232.17 EUR
Availability: InStock

Informations produit

Description

Description générale

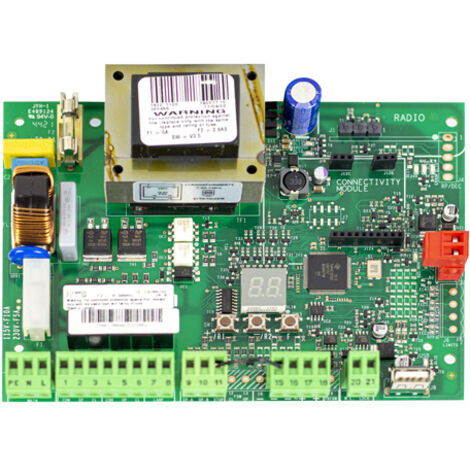

La carte électronique de remplacement Brain 19 LC 6100329 est conçue pour les automatismes de portes battantes Genius, notamment les modèles G-BAT, Sirocco, Mistral, Roller et Trigon. Elle offre une interface réglable via un écran et intègre une fonction de faible consommation en mode veille, conforme aux exigences réglementaires. Cette carte est équipée d'un connecteur à 3 broches pour les récepteurs à connexion rapide RQFZ, d'un port USB pour le téléchargement et l'envoi de codes radio, ainsi que d'une sortie 12 V CA pour la gestion d'une serrure électrique. Elle permet également d'enregistrer différents types de télécommandes Genius et de gérer l'encodeur avec un réglage de la force de poussée sur 50 niveaux pour chaque moteur.

Spécifications techniques

Tension d'alimentation : 230 VCA (+6 % -10 %) 50 Hz

Puissance absorbée en veille : 4,3 W

Puissance maximale du moteur : 800 W

Puissance maximale des accessoires : 500 mA

Température de fonctionnement : -20 à +55 °C

Fusibles de protection : 2

Logique de fonctionnement : semi-automatique, automatique avec sécurité, homme présent

Temps d'ouverture/fermeture : programmable via le bouton d'apprentissage

Temps de pause : de 0 à 9,5 min

Temps de retard de fermeture du volet : de 0 à 1,3 min

Temps de retard d'ouverture du volet : 2 sec (désactivable via l'écran)

Force de poussée : réglable via l'écran sur 50 niveaux pour chaque moteur

Compatibilité et accessoires

Compatible avec les automatismes de portes battantes Genius G-BAT, Sirocco, Mistral, Roller et Trigon

Accessoire temporaire et réutilisable sur plusieurs centrales compatibles

Installation

Connecteur rapide à 3 broches pour module récepteur Genius RQFZ

Entrées : OPEN, STOP, FIN DE COURSE, USB, ALIMENTATION + TERRE, BUS G-WAY

Sorties : CLIGNOTANT, MOTEURS, ALIMENTATION ACCESSOIRES 24 VCC, FAILSAFE, ALIMENTATION SERRURE ÉLECTRIQUE 12 VCA, VOYANT 24 VCC

Utilisation

Programmation des temps de fonctionnement avec ou sans fin de course ou encodeur

Programmation des codes radio via l'entrée USB

Gestion des fonctions telles que l'éclairage de courtoisie, la signalisation d'erreur, le clignotant, et le feu de signalisation

Caractéristiques

Marque
GENIUS
Couleur
Multicouleur
Tension électrique
230 V
Alimentation électrique
Filaire
Largeur
12 cm
Longueur
16.5 cm
Poids
800 g
Puissance
4.3 W
Type d'accessoires de motorisation
Pièce détachée
Usage de la motorisation
Pour portail battant
Réf. ManoMano
ME55873671
MMID
438417812970
Réf. fabricant
6100328
EAN
8055195059557
