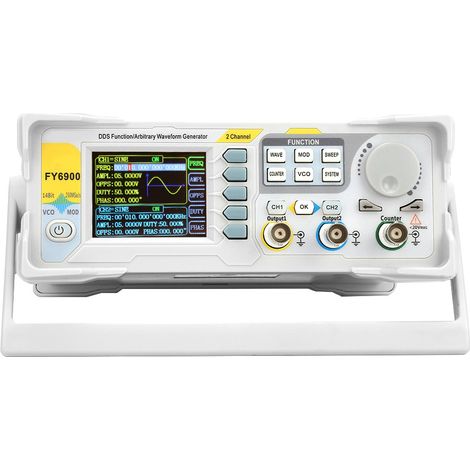

Générateur de signaux numériques multifonctionnel FY6900-60M 60 MHz / compteur / fréquencemètre avec prise standard européenne 220 V

Bienvenue dans notre boutique !

1. L'interface d'affichage utilise un écran LCD couleur TFT de 2,4 pouces, pour une utilisation plus intuitive et pratique.

2. Cet instrument utilise la technologie de synthèse numérique directe (DDS), garantissant un signal stable, précis, pur et à faible distorsion.

3. De nombreux raccourcis clavier et une interface utilisateur graphique simplifient chaque étape de son utilisation, rendant l'instrument facile à prendre en main.

4. La technologie de montage en surface (CMS) améliore la résistance aux interférences et prolonge la durée de vie.

5. L'instrument est équipé d'une puce de conversion numérique-analogique (CNA) 14 bits haute précision (erreur de quantification de sortie de 5 Vpp inférieure à 1 mV), d'une fréquence d'échantillonnage de 250 Méch./s et d'une résolution verticale de 14 bits. **Caractéristiques :** L'interface d'affichage utilise un écran LCD couleur TFT de 2,4 pouces, pour une utilisation plus intuitive et pratique. Cet instrument utilise la technologie de synthèse numérique directe (DDS), garantissant un signal stable, précis, pur et à faible distorsion. De nombreux raccourcis clavier et une interface graphique intuitive simplifient l'utilisation de l'instrument. La technologie de montage en surface (CMS) renforce la résistance aux interférences et prolonge sa durée de vie. L'instrument est équipé d'un convertisseur numérique-analogique (CNA) 14 bits haute précision (erreur de quantification de sortie de 5 Vpp inférieure à 1 mV), d'une fréquence d'échantillonnage de 250 Méch./s et d'une résolution verticale de 14 bits. Il prend en charge plusieurs modes de modulation : AM, FM, PM, ASK, FSK et PSK. La fonction de balayage analyse quatre attributs du signal : fréquence, amplitude, décalage et rapport cyclique. Elle prend en charge les balayages linéaire et logarithmique, avec une durée de balayage de 0,01 à 999,99 secondes et les directions de balayage ascendante, descendante et alternative. La fonction VCO (sortie commandée en tension) permet de contrôler la fréquence, l'amplitude, le décalage, le rapport cyclique et la modulation PWM via des signaux d'entrée externes. Enfin, un fréquencemètre 100 MHz mesure la fréquence, la période, la largeur d'impulsion et le rapport cyclique. Fréquence de fonctionnement maximale : 100 MHz, fréquence de fonctionnement minimale : 0,01 Hz. Fonction compteur : propose des modes de mesure de couplage CC et CA, corrigeant les imprécisions des mesures de couplage CA. Protection contre les courts-circuits de sortie : tous les canaux peuvent fonctionner en continu pendant plus de 60 secondes en cas de court-circuit de charge. **Spécifications :** État : 100 % neuf Matériau : Plastique Prises : Norme européenne 220 V, Norme américaine 110 V, Norme britannique 240 V, Norme australienne 240 V (en option) Affichage : Écran couleur TFT 2,4 pouces Stockage : Quantité : 20 groupes Position : 01 à 20 (01 étant la valeur initiale par défaut) Interface : Type : Interface USB vers série Protocole : Mode ligne de commande, fournissant le protocole de communication Vitesse de communication : 9 600 bps (norme industrielle) Alimentation : Plage de tension : 100 V à 240 V CA Processus de fabrication : CMS, LSI, fiable et durable Buzzer : Activable/désactivable via les paramètres Fonctionnement : Boutons et molette, fonctionnement continu Environnement : Température 0 à 40 °C, humidité < 80 % Poids : Environ 1 075 g / 37,9 oz Dimensions de l’emballage : Environ Dimensions : 25*21*10cm /

9.8*8.3*3.9 pouces (environ) 200 x 190 x 90 mm / 7,9 x 7,5 x 3,5 pouces **Paramètres de fréquence :** Onde sinusoïdale : 0 à 60 MHz Onde carrée : 0 à 25 MHz Onde en rampe, onde triangulaire : 0 à 10 MHz Onde impulsionnelle : 0 à 10 MHz TTL/CMOS : 0 à 10 MHz Forme d’onde arbitraire : 0 à 10 MHz Largeur d’impulsion minimale : 20 ns (largeur d’impulsion minimale de 20 ns pour tous les modèles) Résolution minimale sur toute la plage de fréquences : 1 µHz (une résolution minimale de 1 µHz sur toute la plage de fréquences garantit une grande précision de réglage de la fréquence ; par exemple, possibilité de générer un signal de 10,000000000001 MHz) Précision : ±20 ppm Stabilité : ±1 ppm/3 heures **Caractéristiques des formes d’onde** Types de formes d’onde : sinusoïdale, carrée, rectangulaire (rapport cyclique réglable), impulsionnelle (La largeur d'impulsion et la période peuvent être réglées avec précision), onde triangulaire/rampe, onde en dents de scie, CMOS, TTL quatre canaux, CC, demi-onde, onde complète, échelon positif, échelon inverse, exponentielle positive, exponentielle inverse, impulsion de Lorentz, polyton, bruit, ECG, impulsion trapézoïdale, impulsion Sinc, impulsion étroite, bruit blanc gaussien, AM, FM et 64 autres formes d'onde définies par l'utilisateur. Mémoire non volatile : stocke 64 formes d'onde arbitraires définies par l'utilisateur (8 Ko 14 bits) * 64 Longueur de la forme d'onde : 8 192 points * 14 bits Fréquence d'échantillonnage : 250 MSa/s Résolution verticale : 14 bits **Onde sinusoïdale :** Suppression des harmoniques : ≥ 50 dBc (< 1 MHz) ; Sensibilité : ≥ 45 dBc (1 MHz à 20 MHz) ; Distorsion harmonique totale : < 0,5 % (20 Hz à 20 kHz, 0 dBm) ; **Onde carrée :** Temps de montée/descente : ≤ 7 ns (Vpp < 5 V) ; Dépassement : ≤ 5 % ; Rapport cyclique : 0,01 % à 99,99 % (résolution : 0,01 %) ; **Onde en dents de scie :** Linéarité : > 99 % (0,01 Hz à 10 kHz) ; **Caractéristiques de sortie :** Amplitude (Vpp) : Fréquence ≤ 5 MHz : 1 mVpp à 24 Vpp ; 5 MHz < Fréquence ≤ 10 MHz : 1 mVpp à 20 Vpp ; 10 MHz < Fréquence ≤ 20 MHz : 1 mVpp à 10 Vpp ; Fréquence > 20 MHz : 1 mVpp à 5 Vpp ; Résolution : 1 mV ; Stabilité d’amplitude : ± 0,5 %/5 heures Linéarité d'amplitude : ±2,5 % (<10 MHz) ; ±5 % (>10 MHz) **Sortie de forme d'onde** Impédance : 50 Ω ±10 % (typique) Protection : Tous les canaux peuvent fonctionner en continu pendant plus de 60 secondes en cas de court-circuit de charge **Décalage CC** Plage de décalage : Fréquence ≤ 20 MHz : ±12 V ; Fréquence > 20 MHz : ±2,5 V Résolution de décalage : 1 mV **Caractéristiques de phase** Plage de phase : 0 à 359,99° Résolution de phase : 0,01° **Sortie TTL** Amplitude du niveau TTL : > 3 Vpp Nombre de charges : > 8 Temps de montée/descente : ≤ 10 ns **Sortie CMOS** Niveau bas : < 0,3 V Niveau haut : 1 à 12 V Temps de montée/descente : ≤ 18 ns **Mesures externes** Fonctions : Fréquence, période, largeur d'impulsion positive/négative, rapport cyclique Plage de tension d'entrée : 1 à 20 Vpp **Fréquencemètre :** Résolution : 0,01 Hz (temps de porte = 100 secondes) Plage : 0,01 Hz à 100 MHz Sensibilité : Temps de porte réglable (1 s, 10 s, 100 s) sur 3 niveaux **Compteur :** Plage : 0-4294967295 Couplage : CC, CA Mode de fonctionnement : Manuel **Période :** Plage de mesure : 5 ns à 20 secondes Mesure de couplage CC **Largeur d’impulsion :** Plage de mesure : 0 ns à 20 secondes Résolution : 5 ns **Rapport cyclique :** Plage (affichage) : 0 % à 100 % **Fonction de balayage :** Forme d’onde porteuse : Sinusoïdale, carrée, en rampe, arbitraire (sauf CC) Type de balayage : Linéaire ou logarithmique Direction de balayage : Montante, descendante et alternative Cible de balayage : Fréquence, amplitude, décalage, rapport cyclique Temps de balayage : 0,01 s à 999,99 s/pas Plage de réglage : Les positions de début et de fin peuvent être définies arbitrairement Plage de balayage : Déterminée par les paramètres **VCO (Sortie commandée en tension)** Plage d’entrée du signal de modulation : 0 à 5 V Plage de fréquence du signal VCO : 0 à 2 000 Hz Cible contrôlée par le VCO : Fréquence contrôlée en tension (VCF), Tension contrôlée Amplitude (VCA), décalage contrôlé en tension, rapport cyclique contrôlé en tension. Fonctions spéciales du VCO : la modulation d'amplitude (AM) ou la modulation de fréquence (FM) peut être réalisée via des signaux analogiques externes. **Fonction de modulation** Type de modulation : AM, FM, PM, ASK, FSK, PSK Forme d'onde porteuse : onde sinusoïdale, onde carrée, onde triangulaire, onde en rampe, forme d'onde arbitraire (sauf CC) **AM** Source : interne (CH2) / externe (port VCO IN) Forme d'onde de modulation : onde sinusoïdale, onde carrée, onde triangulaire, onde en rampe, forme d'onde arbitraire Profondeur : 0 % à 120 % Fréquence de modulation : interne : 1 µHz à 1 MHz ; externe : 1 µHz à 2 kHz **FM** Source : interne (CH2) / externe (port VCO IN) Forme d'onde de modulation : onde sinusoïdale, onde carrée, onde triangulaire, onde en rampe, forme d'onde arbitraire Fréquence de modulation : interne : 1 µHz à 1 MHz ; Modulation de phase (PM) : Interne (CH2) / Externe (port VCO IN) Forme d'onde de modulation : Sinusoïdale, carrée, triangulaire, en rampe, arbitraire Déphasage : 0° à 360° Fréquence de modulation : Interne : 1 µHz à 1 MHz ; Externe : 1 µHz à 2 kHz Modulation d'impulsion (ASK) : Interne (CH2), Externe (port ASK IN), Manuelle Forme d'onde de modulation : Carrée avec un rapport cyclique de 50 % Fréquence de modulation : 1 µHz à 10 MHz Modulation de fréquence de modulation (FSK) : Interne (CH2), Externe (port FSK IN), Manuelle Forme d'onde de modulation : Carrée avec un rapport cyclique de 50 % Fréquence de modulation : 1 µHz à 10 MHz Modulation de puissance de modulation (PSK) : Interne (CH2), Externe (port PSK IN), Modulation manuelle : Rapport cyclique de 50 %
