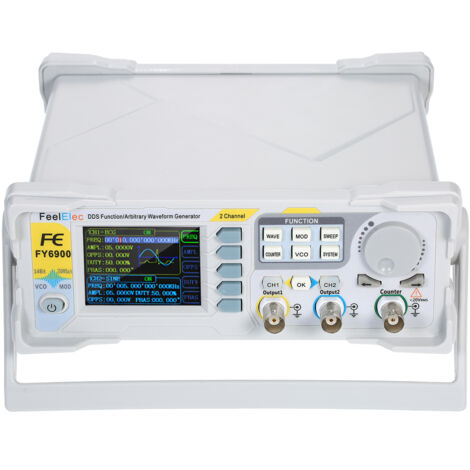

Générateur de signal de fonction 60 MHz DDS numérique double canal générateur de signal de fonction/forme d'onde arbitraire, générateur DDS de modulation VCO Burst AM/PM/FM/ASK/FSK/PSK

Avertissement: Conservez le produit à l'écart des jouets d'enfants et d'autres articles afin d⁢éviter toute ingestion accidentelle ou tout étouffement par les enfants.
 Caractéristiques:
Adoptez la technologie Direct Digital Synthesizer (DDS) et fournissez des signaux stables, précis, purs et à faible distorsion.
Écran LCD couleur TFT de 2,4 pouces avec une résolution de 320*240, affiche simultanément les paramètres et les graphiques de CH1 et CH2.
Adoptez la technologie MagicPulse, faible gigue (RMS) <200ps.
L'instrument utilise une puce de conversion N/A haute vitesse 14 bits (l'erreur de quantification de sortie 5 Vpp est inférieure à 1 mV), une fréquence d'échantillonnage de 300 MSa/s, une résolution verticale de 14 bits.
Peut produire jusqu'à 99 groupes de fonctions/forme d'onde arbitraire, contient 35 groupes de formes d'onde prédéfinies et 64 groupes de formes d'onde définies par l'utilisateur. Formes d'onde prédéfinies : sinus, carré (cycle de service réglable), impulsion (la largeur d'impulsion et le temps de cycle peuvent être réglés avec précision), triangle/rampe, CMOS (0～12 V), quatre canaux TTL, montée exponentielle, chute exponentielle, bruit, ECG, CC etc.
Permet de stocker 64 fichiers de données de forme d'onde arbitraires, chacun d'une profondeur de stockage de forme d'onde de 8192 points * 14 bits ; (Plus la profondeur de stockage de la forme d'onde est longue, plus la forme d'onde est détaillée et plus les détails du signal peuvent être restaurés avec une grande précision.)
Différents types de modulation : modulations AM, FM, PM, ASK, FSK et PSK.
Fonction de balayage : elle peut balayer 4 propriétés de signaux, notamment la fréquence, l'amplitude, l'offset et le cycle de service ; Il a deux types de balayage linéaire et logarithmique ; 0,01S～999,99S temps de balayage ; Directions de balayage haut, bas et aller-retour.
Fonction VCO (sortie de contrôle de tension) : peut être obtenue par un signal d'entrée externe : fréquence de contrôle de tension, amplitude de contrôle de tension, décalage de contrôle de tension, cycle de service de contrôle de tension et modulations PWM.
Fonction de sortie en rafale : il y a un déclencheur manuel, un déclencheur CH2 interne et un déclencheur externe pour vos options. Il peut produire des trains d'impulsions 1～1048575.
Fonction compteur : il dispose de 2 modes de mesure de couplage, y compris le couplage CC et le couplage CA. Cette conception peut résoudre le problème d'imprécision du couplage AC.
Double canaux fonctionnels standard qui sont équivalents à deux générateurs indépendants.
Fonction Channel SYNC : prend en charge la copie de forme d'onde et la copie d'état entre les canaux.
Prend en charge deux générateurs de signaux ou plus connectés pour obtenir une sortie multicanal, la sortie synchrone à 16 canaux maximale de prise en charge, la phase entre chaque canal peut être ajustée.
Ajustez précisément les phases des deux canaux. La précision peut être de 0,01°.
La résolution d'amplitude minimale peut aller jusqu'à 1 mV. La plage d'amplitude est de 1mV～25Vpp.
Le cycle de service de chaque canal peut être ajusté indépendamment de 0,01 % à 99,99 %, la résolution de réglage est de 0,01 %.
-12V～+12V DC Offset fonction. Résolution 0,001V.
Fonction d'enregistrement : il peut enregistrer 20 ensembles de paramètres définis par l'utilisateur et peut être chargé à tout moment.
Fonction de communication : toutes les fonctions peuvent être contrôlées par un programme PC et le protocole de communication est ouvert pour le développement secondaire.
Protection contre les courts-circuits de sortie : tous les canaux peuvent fonctionner plus de 60 secondes lorsque la charge est court-circuitée.
Fournissez un puissant logiciel PC d'édition de formes d'onde. Les utilisateurs peuvent télécharger une forme d'onde arbitraire sur cet instrument après modification via le programme PC inclus dans le CD de l'utilisateur.
Adoptez une coque en plastique ABS avec une conception de type table. Utilisez une alimentation à large plage de tension 100-240V (AC).

Spécification:
Prise et modèle : prise UE FY6900-20M/prise UE FY6900-60M/prise UE FY6900-100M/prise américaine FY6900-20M/prise américaine FY6900-60M/prise américaine FY6900-100M/prise AU FY6900-60M (en option)

La fréquence
Modèle	FY6900- 100 M
Sinus	0 ~ 100 MHz
Carré	0~25MHz
Rampe, Triangle	0~10MHz
Impulsion	0~10MHz
TTL/CMOS	0~10MHz
Forme d'onde arbitraire	0~10MHz
Minimum P Ulse W idth	20ns (Tous les modèles de largeur minimale d'onde d'impulsion peuvent atteindre 20ns)
Min. Résolution sur toute la gamme de fréquence	1μHz (la résolution min. peut atteindre 1μHz sur toute la gamme de fréquences pour assurer la précision de réglage sous haute fréquence. Par exemple, il peut produire un signal de 10,00000000001MHz).
Précision	±20 ppm
Stabilité	± 1 ppm/3 heures
Caractéristiques de la forme d'onde
Formes d'onde	Sinus, carré, rectangle (cycle de service réglable), impulsion (la largeur d'impulsion et le temps de cycle peuvent être réglés avec précision), triangle/rampe, onde en dents de scie, CMOS, quatre canaux TTL, DC, demi-onde, pleine onde, pas positif, pas inverse , exposant positif, exposant inverse, impulsion de Lorenz, multi-tons, bruit, ECG, impulsion trapézoïdale, impulsion Sinc, impulsion étroite, bruit blanc de Gauss, AM, FM et autres 64 ensembles de formes d'onde définies par le client.
Stockage non volatile	Peut stocker 64 formes d'onde arbitraires définies par l'utilisateur, (8K 14 bits) * 64
Longueur de la forme d'onde	8192 * points 14b il s
Taux d'échantillonnage	30 0MSa/s
Résolution verticale	14 bits
Sinus	Suppression des harmoniques	50dBc(<1MHz); ≥45dBc(1MHz~20MHz);
Distorsion Harmonique Totale	<0,5% (20Hz~20kHz, 0dBm)
Rectangle	Temps de montée/descente	7ns (VPP<5V)
Dépasser	5%
Cycle de service	0,01 % ~ 99,99 % (résolution 0,01 %)
Ave W en dents de scie	Linéarité	>99 % (0,01 Hz ~ 10 kHz)
Caractéristiques de sortie
Amplitude VPP ）	Fréquence≤ 5 MHz : 1 mVpp~2 5 Vpp ; 5 MHz<Fréquence≤ 1 0MHz : 1 mVpp~ 2 0Vpp ; 10MHz<Fréquence≤20MHz : 1mVpp~10Vpp ; 20MHz<Fréquence≤60MHz : 1 mVpp~5Vpp ; 60MHz<Fréquence≤80MHz : 1 mVpp~4Vpp ; Fréquence>80MHz : 1 mVpp~3Vpp ;
Résolution	1mV
Stabilité d'amplitude	±0,5 %/5 heures
Planéité d'amplitude
