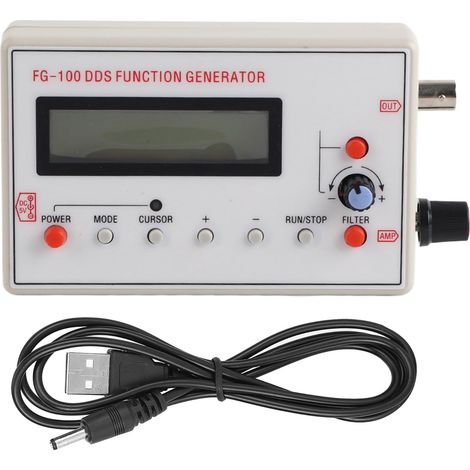

GARRYFIZH FG‑100 DDS Function Generator Sine Frequency 1HZ‑500KHz Counter Signal Source Meter – Pièce de rechange industrielle, haute qualité, usage professionnel

Description Générale

Ce générateur de fonctions DDS FG-100 est un instrument de mesure électronique portable et multifonction, conçu pour générer des signaux de haute précision. Équipé d'une technologie DDS (Direct Digital Synthesis) stable et d'une large plage de fréquences, il génère des ondes sinusoïdales, carrées, triangulaires et en dents de scie, idéal pour l'étalonnage d'oscilloscopes, les tests de circuits et les projets électroniques. Fabriqué en matériau ABS de haute qualité, il allie compacité, simplicité d'utilisation et durabilité.

Caractéristiques

1. Haute précision et stabilité DDS
   • Technologie DDS offrant une fréquence haute précision et stable, parfaitement adaptée à l'étalonnage du temps de balayage des oscilloscopes.
   • Faible distorsion et faible bruit de phase, garantissant des signaux de sortie fiables pour des tests précis.

2. Multiples formes d'onde et filtre intégré
   • Formes d'onde principales : onde sinusoïdale, onde carrée, onde triangulaire, onde en dents de scie avant et arrière.
   • Filtre intégré activable/désactivable, optimisant la sortie des ondes sinusoïdales et des impulsions.

3. Polyvalence d'application
   • Sortie d'onde carrée adaptée au réglage des atténuateurs et des sondes d'oscilloscopes.
   • Compteur de fréquence intégré, source de signal complète pour les laboratoires et les ateliers.

4. Portabilité et simplicité d'utilisation
   • Taille compacte, multiples fonctions, opération simple et transport facile.
   • Matériau ABS de haute qualité, durable et pratique pour une utilisation quotidienne.


Spécifications

• Type d'article : Générateur de fonctions
• Matériau : ABS
• Couleur : Comme sur la photo
• Plage de fréquence :
  • Onde sinusoïdale : 1Hz ~ 500kHz (amplitude plate jusqu'à 200kHz ; au-delà, l'amplitude peut diminuer avec la fréquence)
  • Autres formes d'onde : 1Hz ~ 20kHz (faible bruit de phase et faible distorsion ; plage complète disponible si la distorsion est acceptable)

• Résolution : 1Hz
• Formes d'onde de sortie : Onde sinusoïdale, onde carrée, onde triangulaire, onde en dents de scie avant, onde en dents de scie arrière
• Distorsion de l'onde sinusoïdale : 1% (fréquence <1kHz) ; 0,5% (fréquence ≥1kHz)
• Amplitude de sortie maximale : ±10V (P-P)
• Impédance de sortie : 50 ohms
• Offset DC maximal : ±10V (désactivable)
• Filtre interne : Pour onde sinusoïdale ou impulsion, activable/désactivable
• Alimentation : DC 3,5-10V (adaptateur DC 5V ou batterie lithium 3,7V recommandé)
• Poids : Environ 172g / 6,1oz
• État : 100 % neuf

Liste d'emballage

• 1 × Générateur de fonctions
• 1 × Câble USB
• 1 × Manuel d'instructions

Utilisation

1. Branchez l'alimentation (adaptateur DC 5V ou batterie lithium 3,7V) via le câble USB.
2. Sélectionnez la forme d'onde, la fréquence et l'amplitude souhaitées sur l'appareil.
3. Activez/désactivez le filtre interne selon les besoins du signal.
4. Connectez la sortie à votre oscilloscope ou circuit pour effectuer des tests ou des étalonnages.
5. Après utilisation, éteignez l'appareil et rangez-le dans un endroit sec.

Note

1. Une erreur de 1-2cm est possible en raison de la mesure manuelle, merci de votre compréhension.
2. Les écrans n'étant pas calibrés de la même manière, la couleur de l'article sur les photos peut être légèrement différente de l'objet réel ; veuillez prendre l'objet réel comme référence.
3. Veuillez noter que les versions neuves et anciennes du produit seront envoyées aléatoirement, assurez-vous de ne pas vous en soucier avant de commander.
