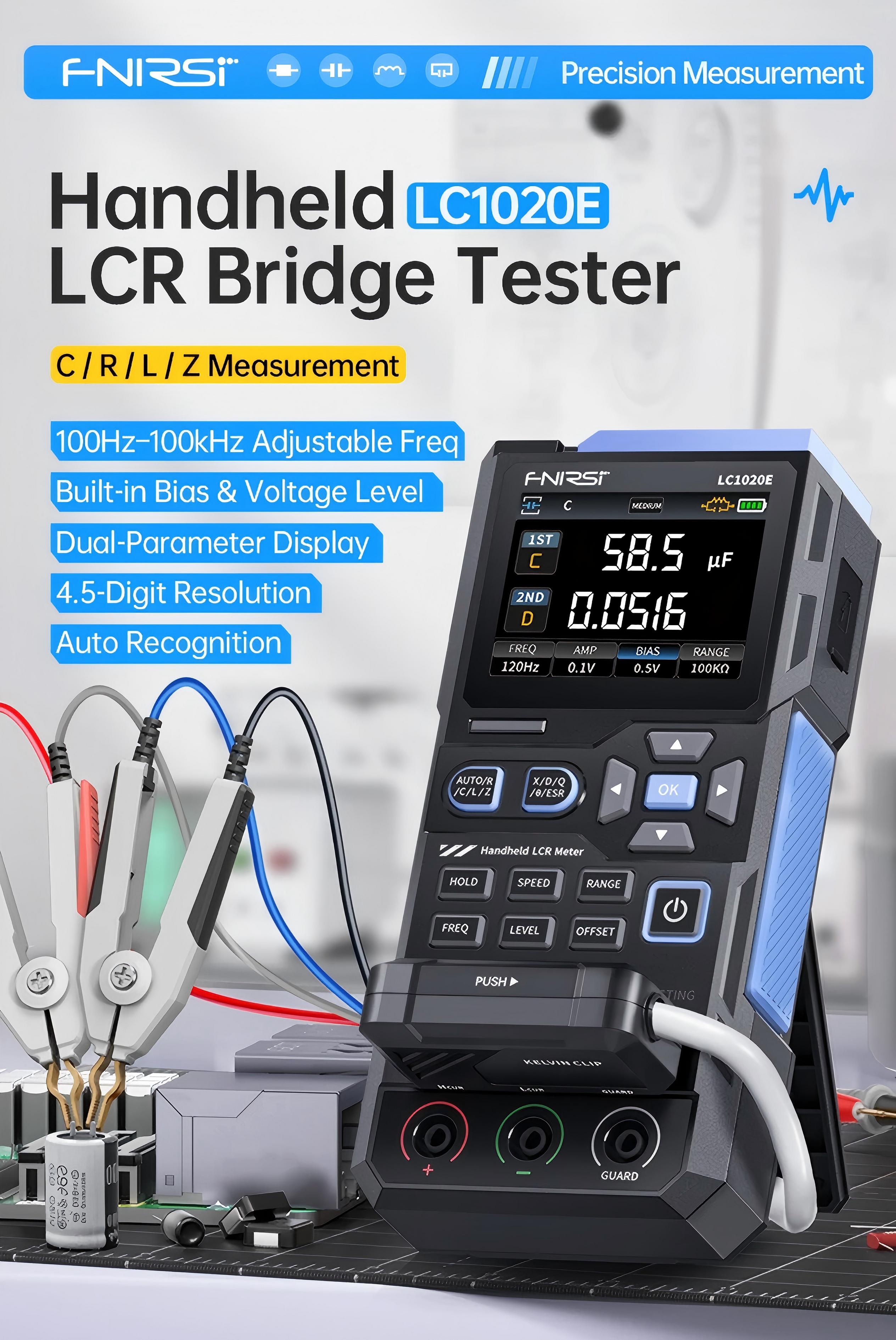

FNIRSI LC1020E LCR-mètre 100 kHz, testeur de résistances, d'inductances et de condensateurs 19 999 points, détection automatique des composants, mesure ESR/Q/D/θ/X, écran TFT couleur 2,8 pouces.

• 1. Mesure de haute précision et large plage : Le LC1020E offre une précision de base de 0,3 %, garantissant des mesures fiables et précises pour les applications professionnelles. Il prend en charge une large plage de mesure pour l'inductance (0-100 H), la capacité (0-100 mF) et la résistance (0-10 MΩ), convenant ainsi à une grande variété de composants.

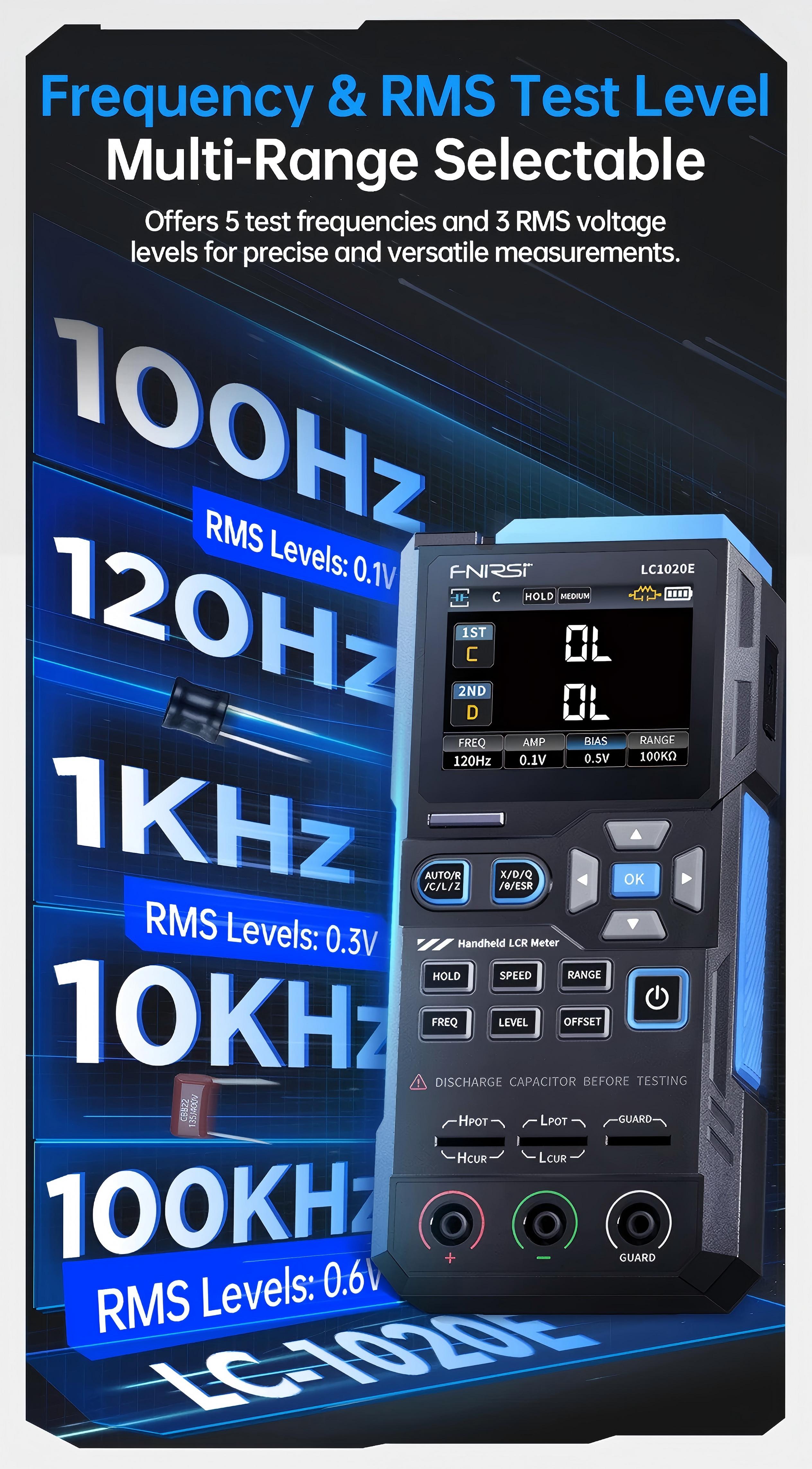

• 2. Fréquences multiples et niveaux de test sélectionnables : Ce LCR-mètre propose cinq fréquences de test sélectionnables (100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz) et trois niveaux de test (0,1 V, 0,3 V, 0,6 V), permettant une analyse flexible et précise des caractéristiques des composants dans diverses conditions, des tests généraux à l'analyse des paramètres haute fréquence.
• 3. Deux ports de test pour plus de polyvalence et de précision : L'appareil est doté d'une prise de test à trois bornes pour des mesures quotidiennes rapides et d'un emplacement de test à cinq bornes. La configuration à cinq bornes permet des mesures Kelvin complètes à quatre bornes avec des bancs de test professionnels, garantissant une précision de mesure optimale grâce à la minimisation des erreurs d'impédance des conducteurs.

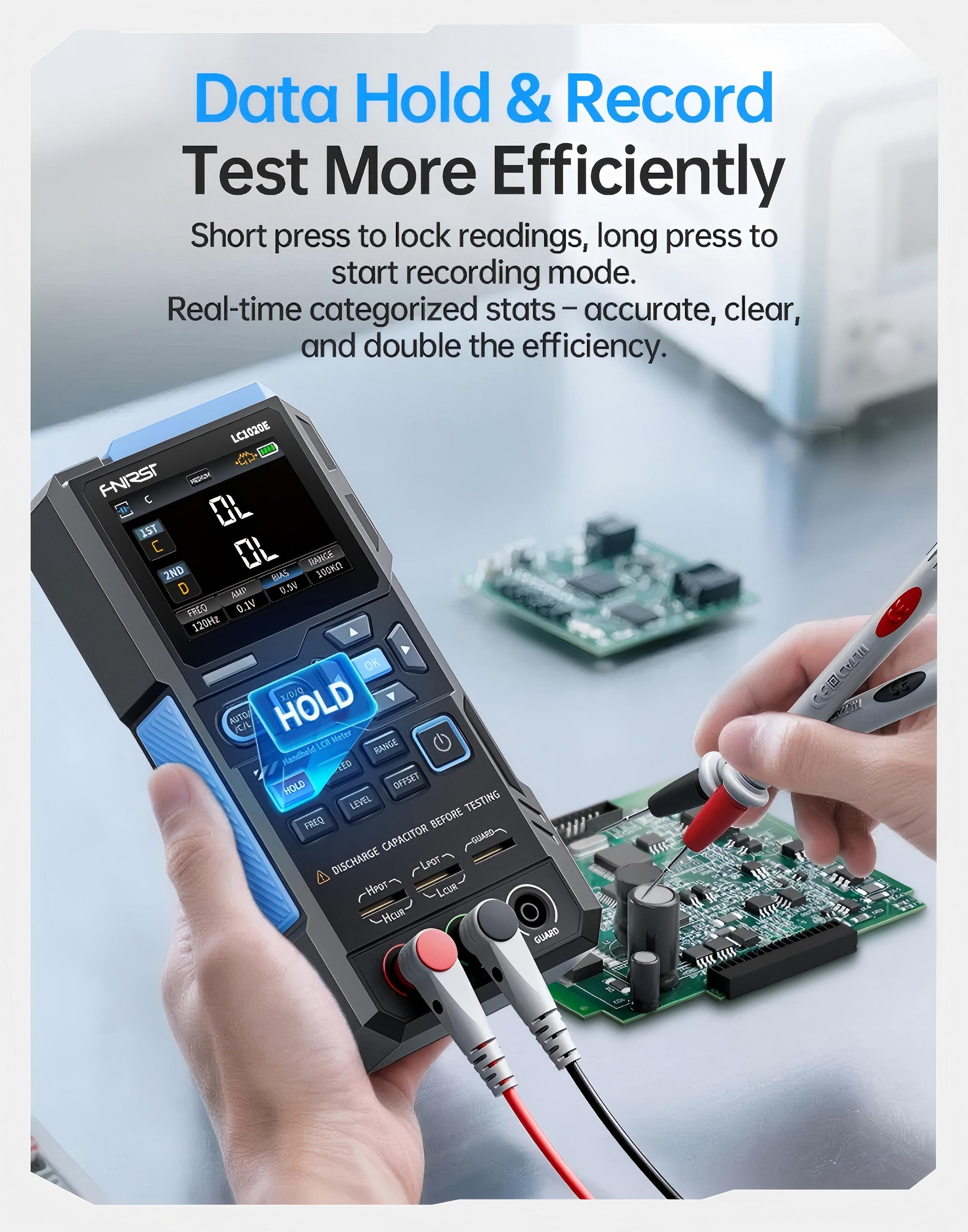

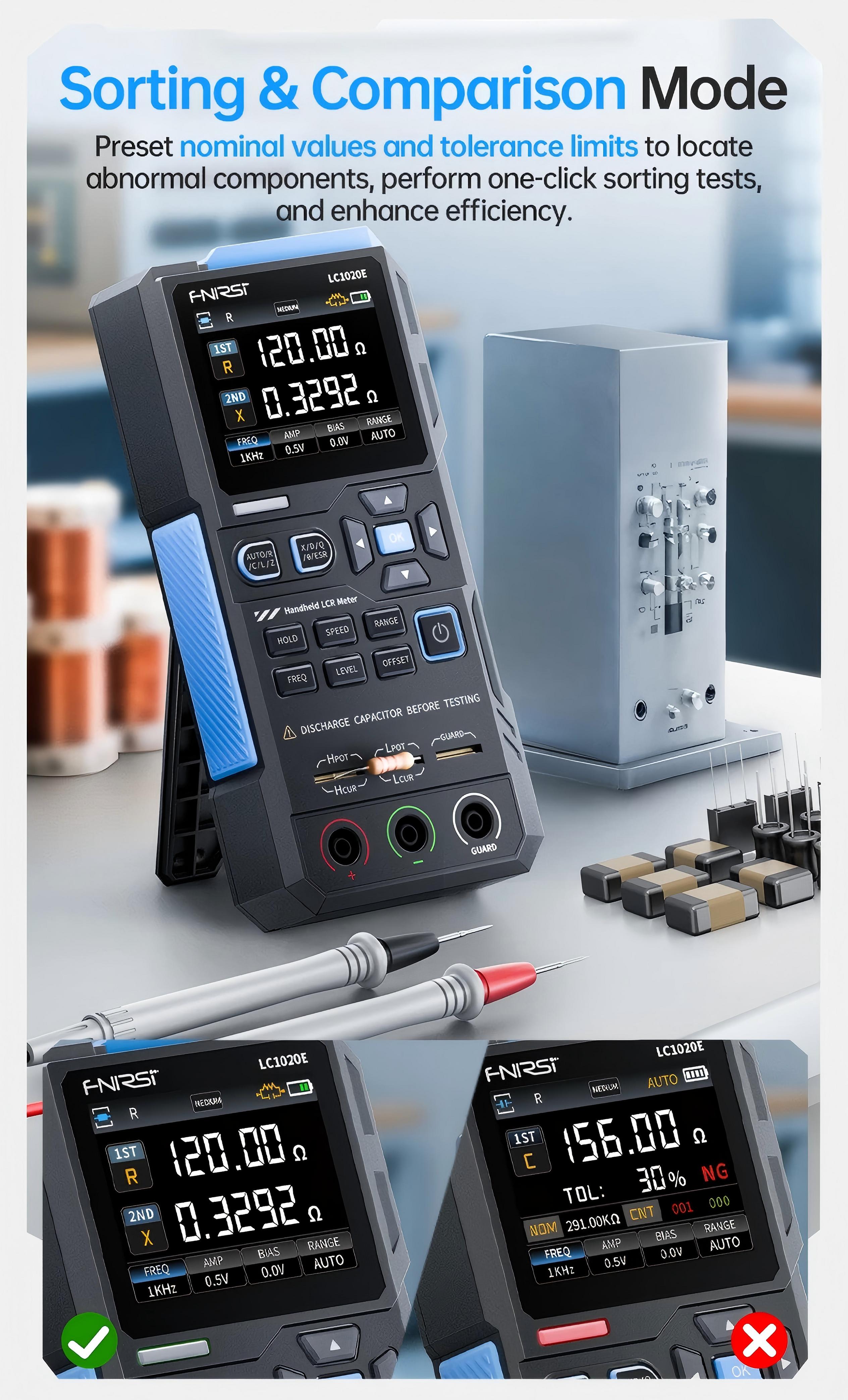

• 4. Tri intelligent des composants et enregistrement des données : La fonction de comparaison intelligente améliore considérablement l'efficacité des tests par lots. Les composants sont triés automatiquement en fonction de la valeur nominale et de la plage de tolérance (0,1 % - 99,9 %), et les résultats (réussite/échec) sont affichés avec des indications visuelles et sonores. Le mode d'enregistrement des données comptabilise le nombre de mesures réussies et non réussies, permettant un contrôle qualité efficace.

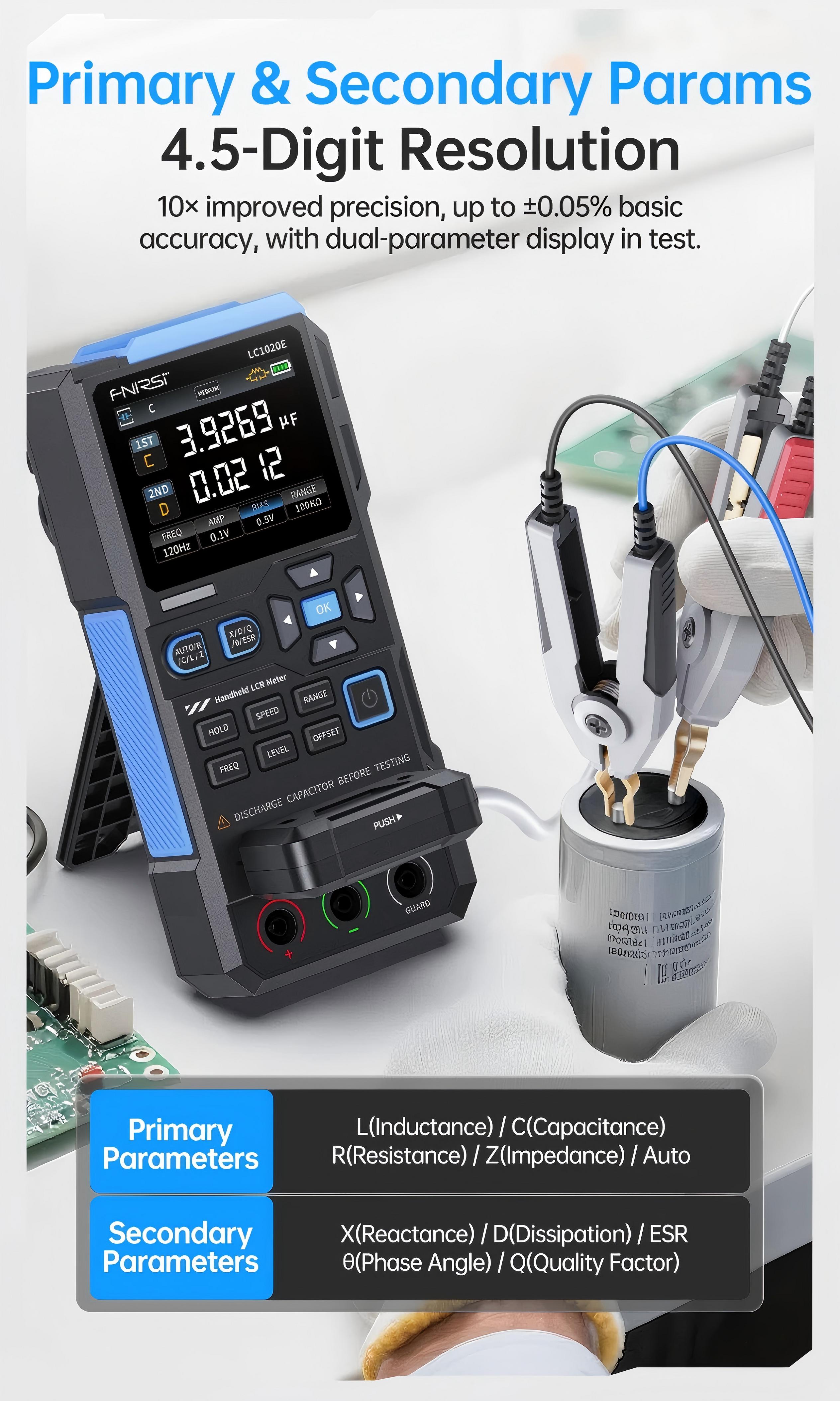

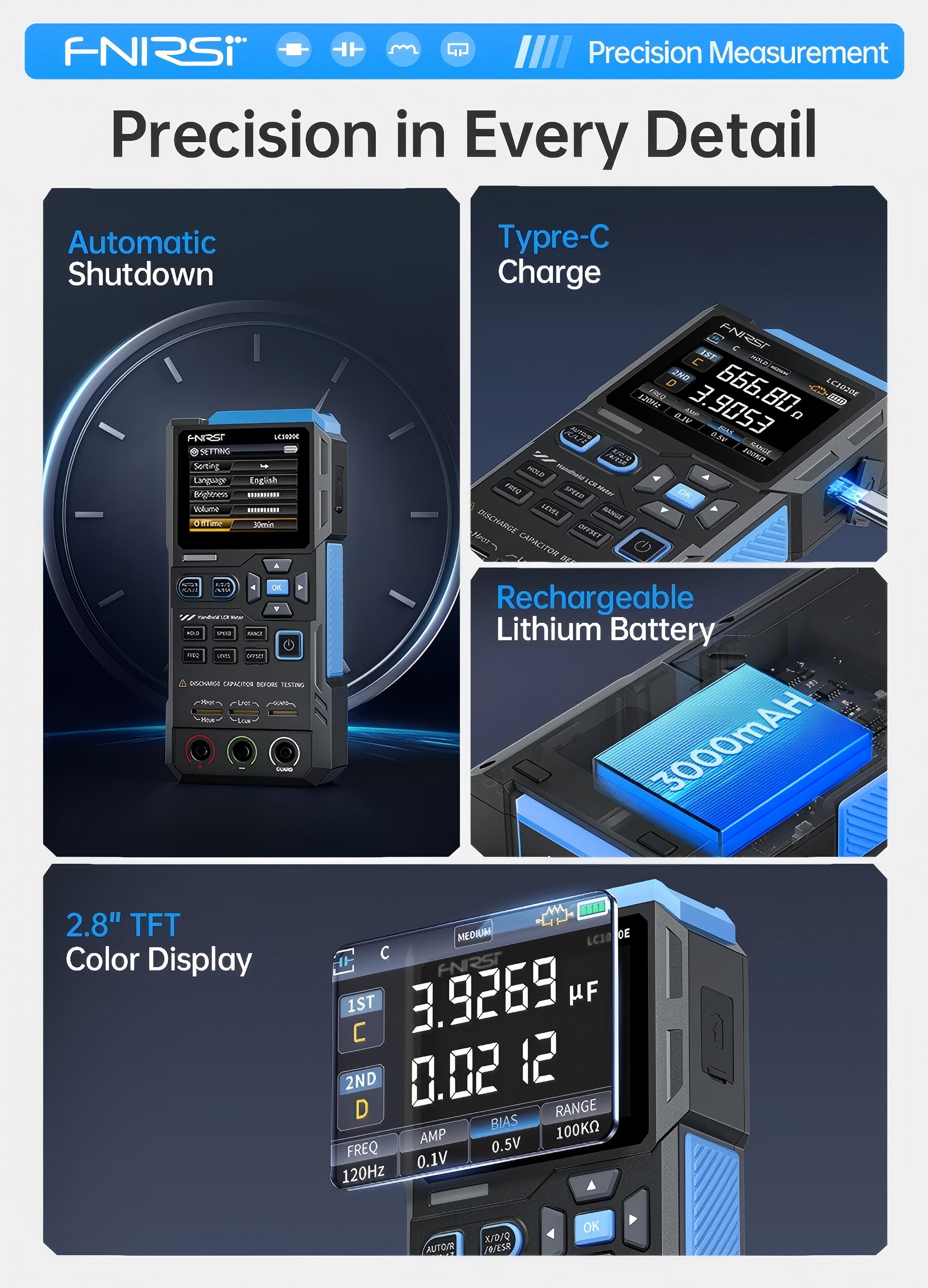

• 5. Conception portable, affichage clair et longue autonomie : Conçu pour une utilisation en laboratoire, en ligne de production et sur le terrain, le LC1020E présente un format compact et une puissante batterie lithium rechargeable de 3,7 V et 3 000 mAh. Un grand écran couleur TFT de 2,8 pouces affiche clairement tous les paramètres principaux et secondaires (L/C/R/Z, X/D/Q/θ/ESR), permettant une lecture facile des résultats de mesure à tout moment et en tout lieu.

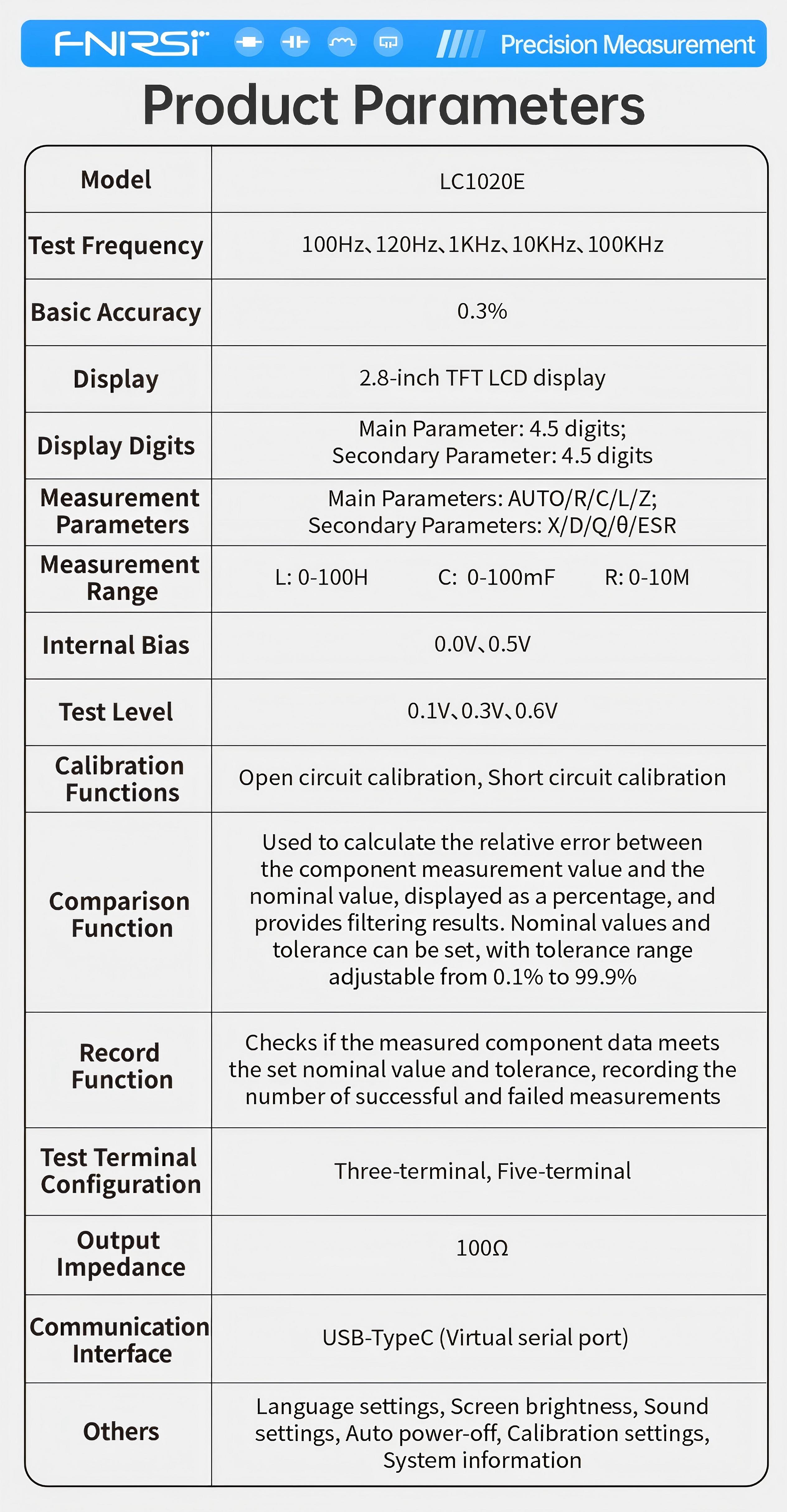

Caractéristiques techniques

1. Écran : Écran LCD TFT de 2,8 pouces

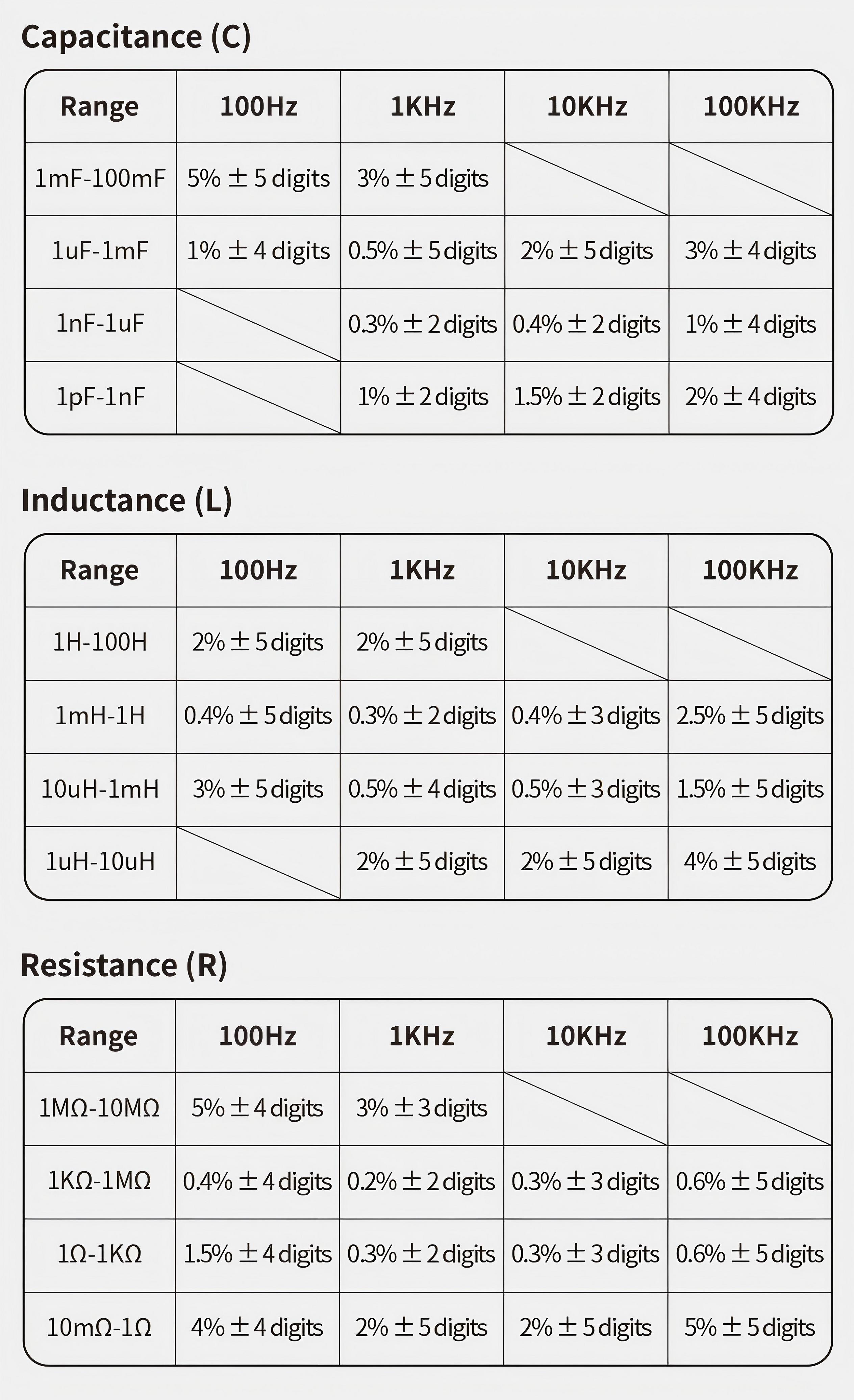

2. Précision de base : 0,3 %

3. Nombre de chiffres affichés : Paramètre principal : 4,5 chiffres Paramètre secondaire : 4,5 digits

4. Fréquence de test : 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz

5. Niveau de test : 0,1 V, 0,3 V, 0,6 V

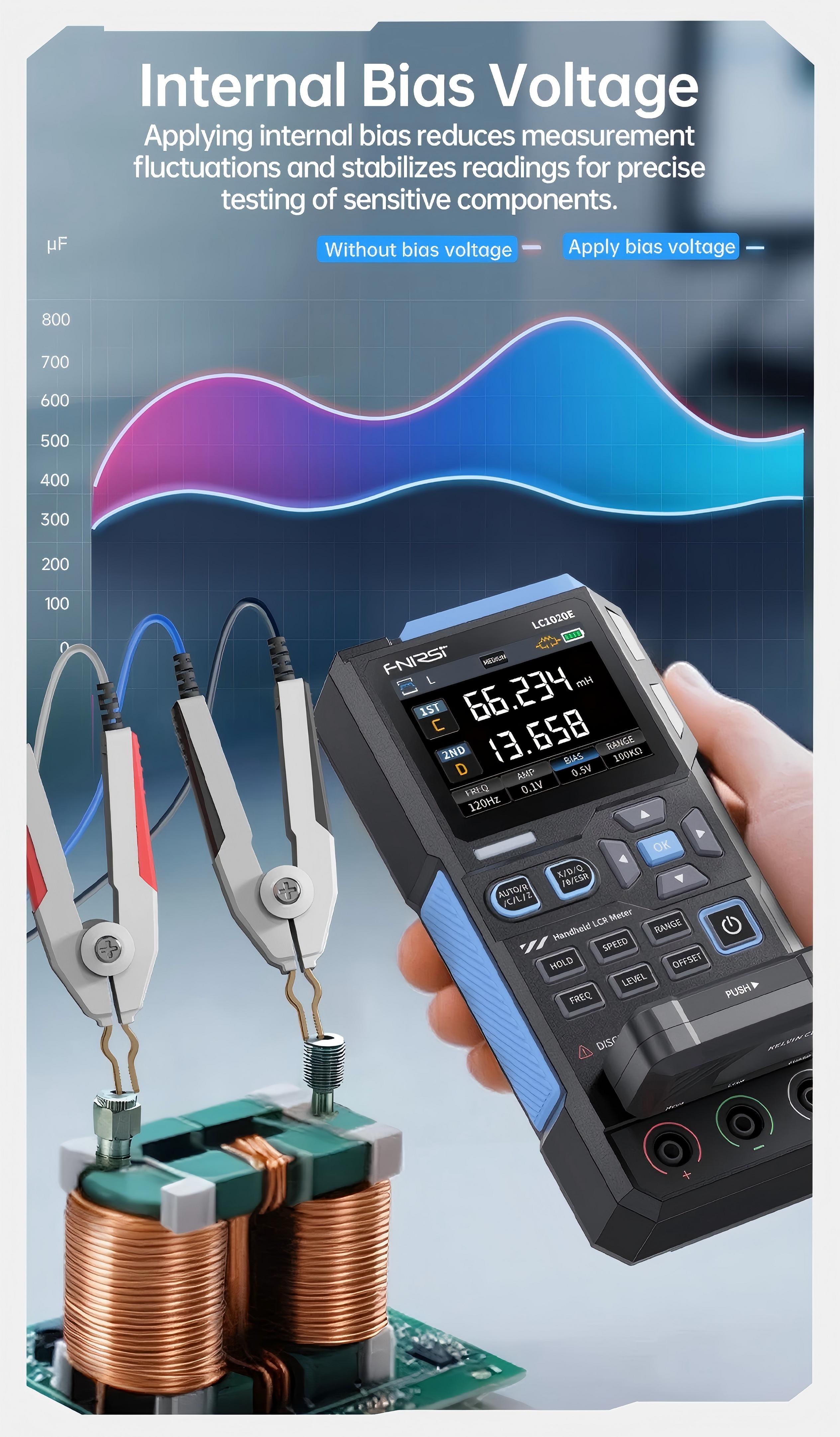

6. Polarisation interne : 0,0 V, 0,5 V

7. Paramètres de mesure : Paramètre principal : Automatique/Électronique
8. Plage de mesure : L : 0-100 H, C : 0-100 mF, R : 0-10 MΩ

9. Vitesse de mesure : Rapide (4 fois/seconde), Moyenne (2 fois/seconde), Lente (1 fois/seconde)

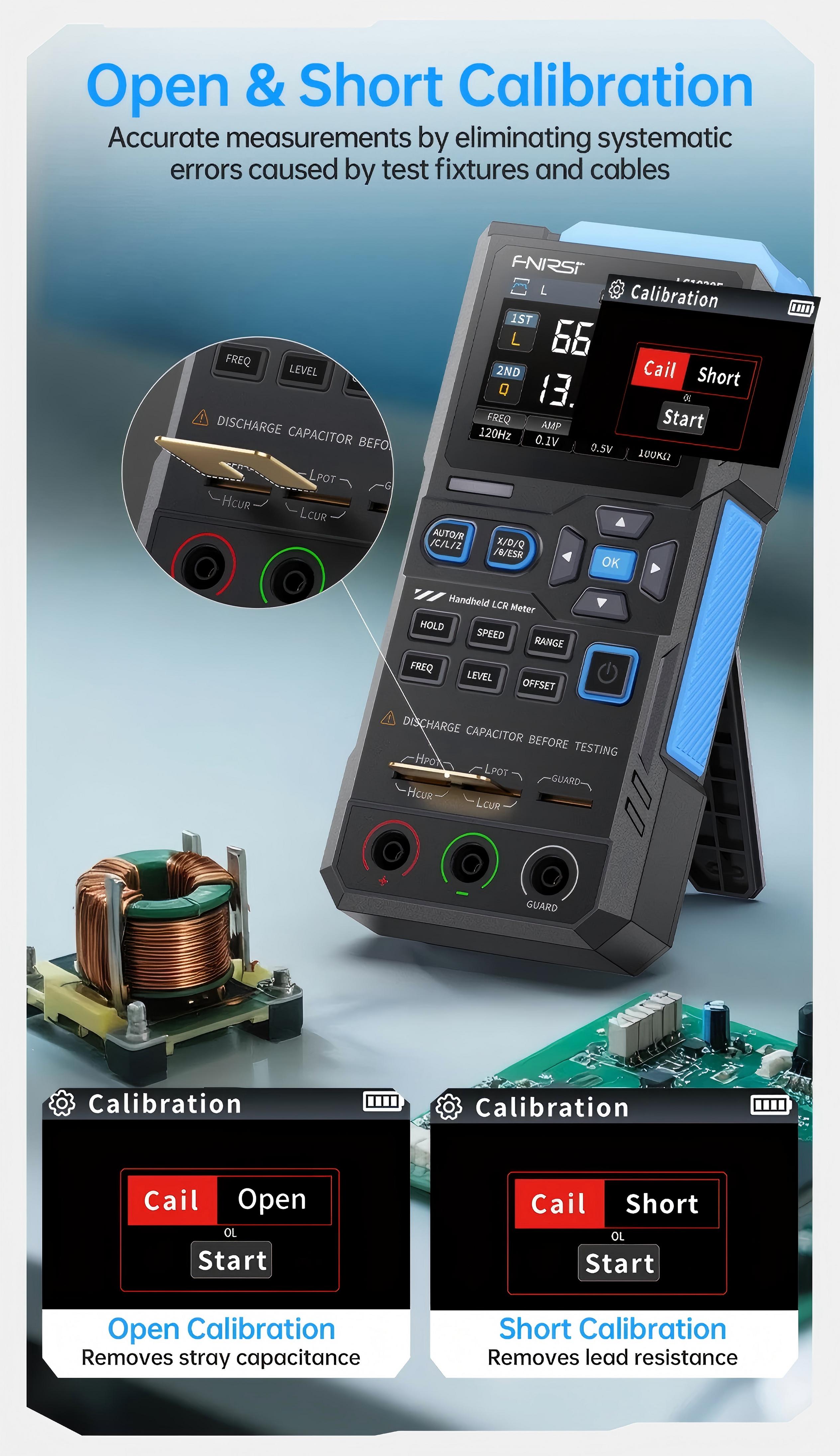

10. Fonction d’étalonnage : Étalonnage en circuit ouvert, étalonnage en court-circuit

11. Fonction de comparaison : Calcule l’erreur relative entre la valeur mesurée et la valeur nominale du composant, affichée en pourcentage, et fournit des résultats de filtrage. La valeur nominale et la tolérance peuvent être définies. La plage de tolérance est réglable de 0,1 % à 99,9 %.

12. Fonction d'enregistrement : vérifie la conformité des données du composant mesuré à la valeur nominale et à la tolérance définies, et enregistre le nombre de mesures réussies et échouées. 13. Configuration des bornes de test : trois ou cinq bornes.

14. Impédance de sortie : 100 Ω.

15. Interface de communication : USB Type-C (port série virtuel).

16. Autres fonctions : paramètres de langue, luminosité de l'écran, paramètres sonores, arrêt automatique, paramètres d'étalonnage, informations système.

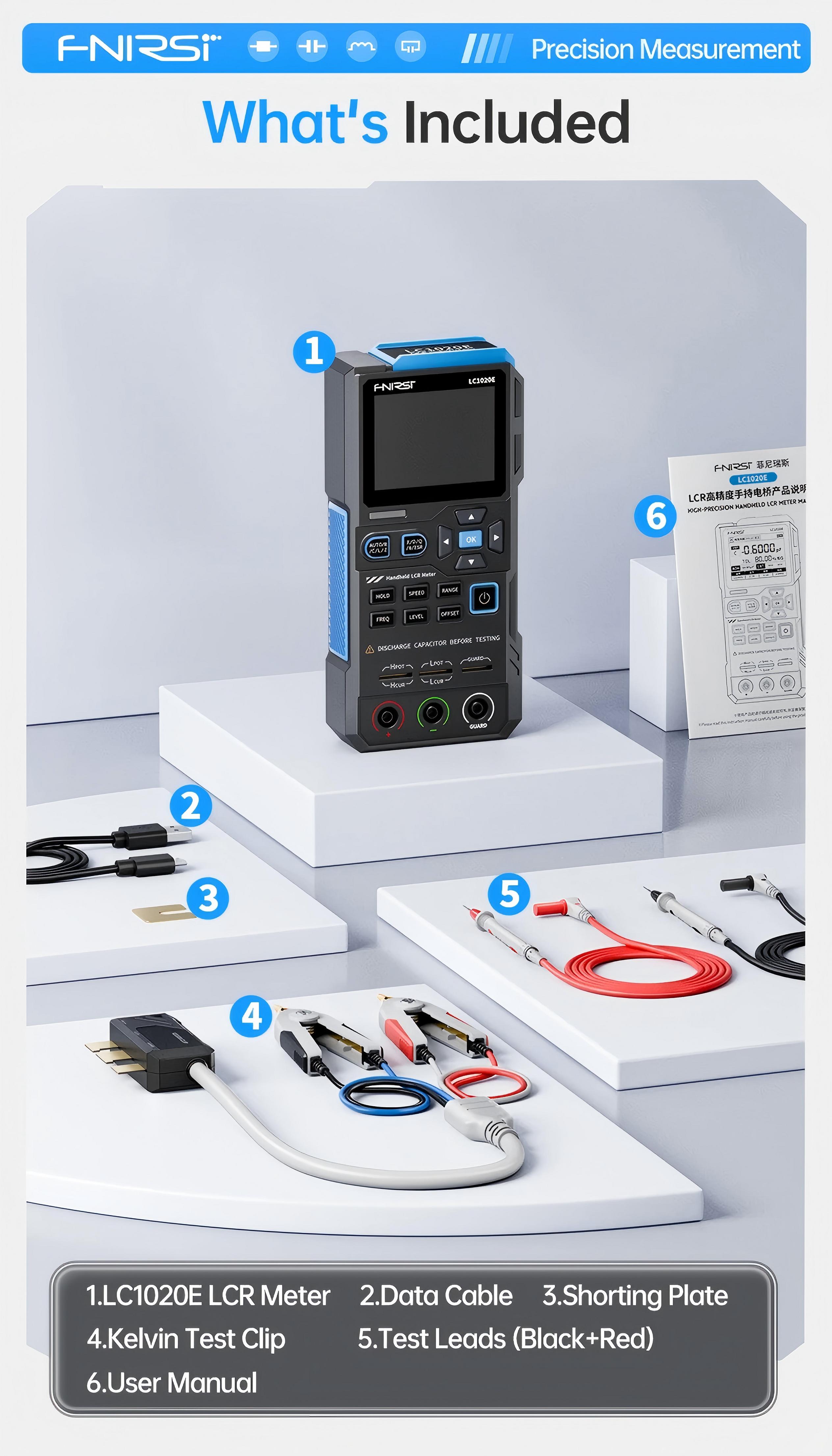

Contenu de l'emballage :

1. LCR-mètre LC1020E

2. Câble de données

3. Pince de court-circuit

4. Pince de test Kelvin

5. Cordons de test (noir et rouge)

6. Manuel d'utilisation
