Description générale

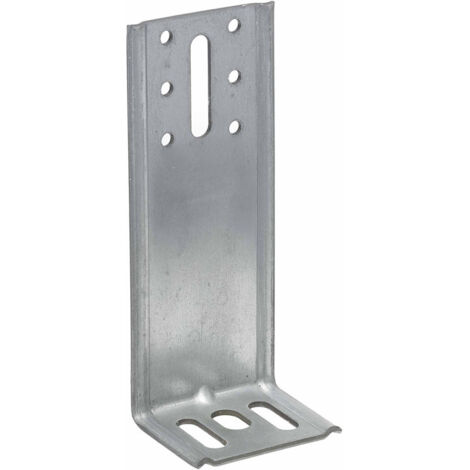

Ces équerres de bardage en acier galvanisé d'épaisseur 2,5 mm sont conçues pour assurer la liaison entre l'ossature bois ou métallique et le support. Elles sont idéales pour une utilisation en extérieur grâce à leur protection anti-corrosion.Spécifications techniques
- Matériau : Acier galvanisé DX51D+Z350
- Épaisseur : 2,5 mm
- Galvanisation : Dépôt de zinc de 350 g/m² (2 faces), correspondant à une épaisseur d'environ 25 μm
- Dimensions : Longueur 120 mm x Largeur 50 mm x Épaisseur 2,5 mm
Compatibilité et accessoires
- Fixations recommandées : Cheville métallique Ø8 ou cheville plastique Ø10
- Vis de blocage pour chevrons : Tirefond Ø7
Installation
Pour une mise en œuvre efficace, suivez ces étapes :
- Fixez les équerres métalliques sur le matériau support.
- Appliquez l'isolant thermique (1 ou 2 couches) et fixez-le avec des chevilles à rosace.
- Posez l'ossature primaire (chevrons bois) en fixant le chevron sur l'équerre métallique.
- Optionnel : Installez un pare-pluie en respectant une lame d'air ventilée.
Dispositions des équerres pour une mise en œuvre standard :
- Entraînement horizontal : 60 cm
- Entraînement vertical : 1,35 m (réduit à 90 cm en rive)
Consommation moyenne : environ 1,5 équerre/m².
Utilisation
Ces équerres sont utilisées pour la liaison de l'ossature bois ou métallique et du support, garantissant une structure solide et durable.
Autres informations
Produit testé et approuvé par le CSTB. Fabriqué en France.
