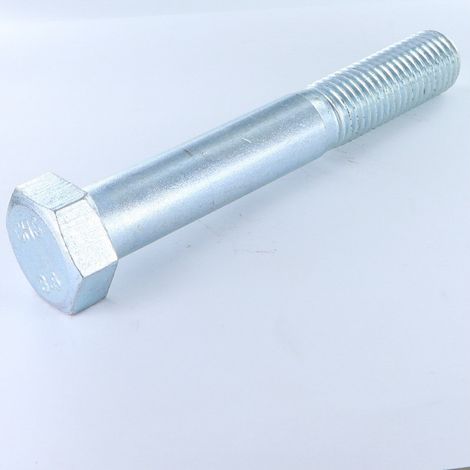

Corps de boulon filetage partiel Tête hexagonale TH M24X160 Classe 8.8 Acier zingué-1 pièce

Corps de boulon filetage partiel Tête hexagonale TH M24X160 Classe 8.8 Acier zingué
Diametre = M24, Longueur = 160, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4014,VS4109, Famille De Produits = Boulonnerie TH


Guide dimensionnel (en mm)

Diamètre	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39
Epaisseur tete	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
Surplat/clef	8	10	13	16	18	21	24	27	30	34	36	41	46	50	55	60
Filetage si longueur totale vis < 125	16	18	22	26	30	34	38	42	46	50	54	60	66	72	78	84
Filetage si longueur totale vis < 10	0	0	0	0	0	0	0	0	52	56	60	66	72	78	84	90

Autre références : 3473575416472 189306 014740 7.802559 ACH4918 VH24X160 VH24X160 B240 80062495 VTH24X160 8023 8023 39273 39273 V241608PF 130621 189306 189306 01B175 VZTH-88M24L1 16-180102405 VSPZ24160.25 A10659 225911 3663072075245
