Description générale

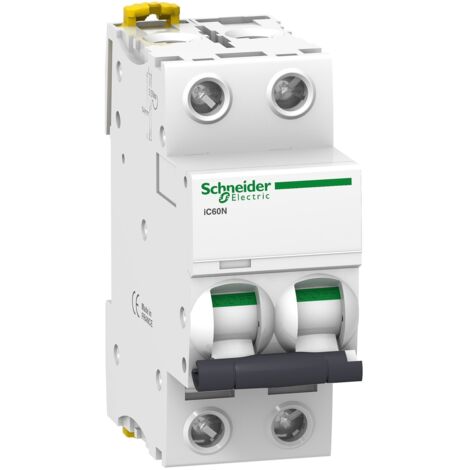

L'Acti9 iC60N 2P 32A est un disjoncteur modulaire conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il est facile à installer sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une protection efficace des départs et est compatible avec divers accessoires de la gamme Acti9.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 4 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 6000 A (100 % x Icu) conforme à IEC 60898-1 - 400 V CA 50/60 Hz
- Tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
- Poids : 0,25 kg
- Couleur : Blanc
- Mode de raccordement : Terminal simple, haut ou bas
- Protection fuite à la terre : Bloc séparé
Compatibilité et accessoires
- Compatible avec le bloc de distribution du peigne de jeu de barres
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrés à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 4 pas de 9 mm
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 3,5 N.m
Utilisation
- Protection des installations électriques dans les bâtiments industriels et tertiaires
- Signalisation locale : Indicateur de déclenchement
