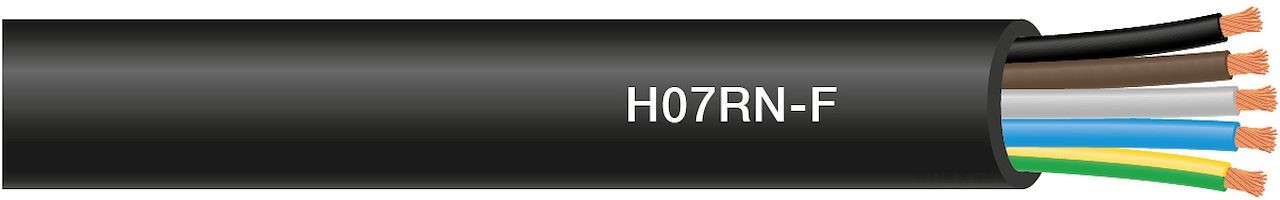

Cu00e2ble u00c9lectrique H07RN-F 5G2.5u00b2 - G/N/M/B/VJ - Coupe au mu00e8tre - Ru00e9f : CABLERNF5G2.5

• n
• n
  • n
  • nnn

    Le câble RNF et ses avantages

    n

    - Très grande souplesse
    - Très grande résistivité à l'écrasement
    - Bonne résistance aux produits chimiques, aux huiles et et aux vibrations

    n

    Depuis plus de 50 ans, les câbles H07RN-F sont reconnus et sont gage d’installations fiables en milieux industriels (usines, chantiers, ports…) qu’elles soient fixes ou mobiles telles que pour des grues, des connexions de machines outils, des alimentations de moteurs …
    Les qualités mécaniques des câbles H07RN-F permettent également une utilisation dans les environnements évènementiels, pouvant accueillir du public comme des festivals, des concerts ou encore des manifestations sportives … où le câble est exposé sans protection et peut être utilisé à plusieurs reprises.

    n

    - Température sur âme : 90°C
    - Tension de service : 450/750V en mobile et 0.6/1kV en fixe.

    n

    De plus les câbles H07RN-F ont été conçus pour limiter la production et la propagation du feu et des fumées :
    - Réaction au feu selon la RPC : Eca (suivant EN 50575:2014+A1:2016)
    - Non propagateur de la flamme selon IEC 60332-1 et C2 *

    n

    Pose

    n

    Les câbles H07RN-F peuvent être posés sur chemin de câble, sur tablettes, à l'intérieur des caniveaux ou fixés aux parois ; à l'extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec une protection mécanique complémentaire, ou sans protection grâce à une bonne résistance aux UV.

    nn
  • n
  n
• n

n

Caractéristiques

n

nnnn

n Conducteur vert/jaune n

n

n Oui n

nnn

n Couleur de la gaine n

n

n Noir n

nnn

n Flexibilité de l'âme n

n

n Souple classe 5 n

nnn

n Forme de l'âme n

n

n Circulaire n

nnn

n Gaine extérieure n

n

n Elastomère synthétique réticulé type EM 2 n

nnn

n Isolation n

n

n Cross-linked synthetic elastomer type EI 4 n

nnn

n Nature de l'âme n

n

n Cuivre recuit nu n

nnn

n Sans plomb n

n

n Oui n

nnn

n Section du conducteur n

n

n 2,5 mm² n

nnn

n Nombre de conducteurs n

n

n 5 n

nnn

n Diamètre extérieur maxi n

n

n 17,0 mm n

nnn

n Diamètre extérieur minimal n

n

n 13,3 mm n

nnn

n Masse approximative n

n

n 297 kg/km n

nnn

n Chute de tension en monophasé n

n

n 14,0 V/A.km n

nnn

n Intensité admissible à l air libre n

n

n 29 A n

nnn

n Réactance de phase à 50 Hz - pose en trèfle n

n

n - Ohm/km n

nnn

n Résistance linéique max âme cond. de phase n

n

n 7,98 Ohm/km n

nnn

n Tension de service nominale Uo/U (Um) n

n

n 450 / 750 V n

nnn

n Résistance mécanique aux chocs n

n

n Très bonne n

nnn

n Flexibilité du câble n

n

n Souple n

nnn

n Conditionnement n

n

n A la coupe n

nnn

n Longueur n

n

n - m n

nnn

n Résistance chimique n

n

n Accidentelle n

nnn

n Etanchéité n

n

n AD6 n

nnn

n Non propagateur de la flamme n

n

n IEC 60332-1-2 n

nnn

n Conforme RoHS n

n

n Oui n

nnn

n Rayon de courbure minimum en utilisation dynamique n

n

n 102,0 mm n

nnn

n Rayon de courbure minimum en utilisation statique n

n

n 51 mm n

nnn

n Résistance aux huiles n

n

n Oui n

nnn

n Résistance aux intempéries n

n

n Très bonne n

nnn

n Température ambiante d'utilisation, plage n

n

n -25 ... 55 °C n

nnn

n Température maximale sur l'âme n

n

n 85 °C n

nnn

n Température maximale sur l'âme en court circuit n

n

n 200 °C n

nnn
