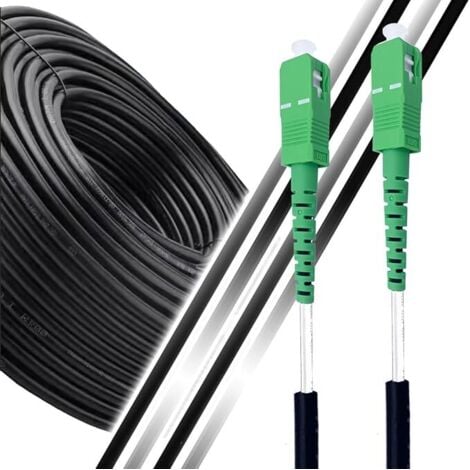

Elfcam - Câble Fibre Optique SC-APC à SC-APC - 100m, Jarretière Optique Ultra Performante, 9/125μm Monomode, Utilisation Extérieure, Compatible Livebox, SFR Box, Bbox
Câble bipolaire 2 fils 0,5mm² blanc rouge AWG isolant PVC 50V 2x8A Fil électrique Maison Lumière Lampe Ruban LED Eclairage, 5 mètres
Câble électrique H05VVF 3x0,75mm2 noir longueur 2m fil universel réparation appareil
Câble Electrique Textile 10M,Rétro Corde de chanvre tressé torsadée Câble 2x0,75 mm², 2 fils torsadés toronnés,pour DIY Pendentif Lampe/Noir
Câble électrique H05VVF 2x1mm2 noir longueur 2m fil universel réparation appareil
Câble électrique fil cuivre 2x 0,5mm² 20AWG rouge noir ruban LED souple flexible, 2 mètres
Rouleau de 5 mètres fil électrique 1mm² cuivre blanc câble souple faisceau tension
Solarsys - 15M Cordon d'alimentation en Caoutchouc H07RN-F 3x1,5mm, Photovoltaïque AC Câble avec Prise Schuko (CEE 7/7) pour Micro-onduleur APsystems Hoymiles Deye Envertech
Câble électrique 2x 0,5mm² rouge blanc 20AWG cuivre longueur 2 mètres bande LED enceinte haut parleur
Cable RO2V 3G10mm² à la coupe (minimum 10m)
Câble électrique - RO2V / R2V - 3G - 10mm² - Au mètre - RO2V3G10
Cable RO2V 3G6mm² à la coupe (minimum 10m)
BeMatik - Super Cable VGA UL2919 3C+9 (HD15-M/M) 20 m
Fils de connexion RS PRO UL3266, 17 0,33 mm² 22 AWG, 300 V, XLPE Marron, 100m ( Prix pour Bobine de 100 Mètres )
Câble d'alimentation électrique U-1000 R2V 3G2,5mm² noir - 50m - Zenitech
Cable RO2V 3G16mm² à la coupe (minimum 10m)
Cable RO2V 3G4mm² à la coupe (minimum 10m)
Cable RO2V 2x6mm² à la coupe (minimum 10m)
Câble électrique - RO2V / R2V - 3G - 6mm² - Au mètre - RO2V3G6
DEBFLEX - COURONNE DE CABLE U1000R2 V 3G2.5 MM² 50 M NOIR - 512513
DEBFLEX - BOBINOT HO7V-U 2.5 MM² 25M NOIR - 111343
RS PRO Conduit, section: 1,5 mm² 100m, 450/750 V 17,5 A Noir H07V-U 6491X ( Prix pour Bobine de 100 Mètres )
50m de câble R2V 3G2.5mm
Câble électrique - RO2V / R2V - 3G 4mm² - avec Vert / Jaune - Au mètre - RO2V3G4
Cable RO2V 5G6mm² à la coupe (minimum 10m)
Cable RO2V 2x16mm² à la coupe (minimum 10m)
Cable souple H07RNF 3G10mm² à la coupe (minimum 10m)
Cable RO2V 2x4mm² à la coupe (minimum 10m)
Cable RO2V 2x10mm² à la coupe (minimum 10m)
Câble 3 x 1,5 mm² - 25 Mètres - Basse tension
DEBFLEX - CORDON HO7VK 16MM² 0.6M BLEU ET NOIR - 707740
Cable RO2V 5G4mm² à la coupe (minimum 10m)
Nexans Cable rigide R2V Distingo Nx'Tag cuivre 3G2,5 couronne 50m
Cable RO2V 5G10mm² à la coupe (minimum 10m)
Câble électrique - RO2V / R2V - 4 x 10 mm2 - Au mètre - RO2V4x10
Cable souple H07RNF 3G6mm² à la coupe (minimum 10m)
Câble électrique - RO2V / R2V - 2 x 16 mm2 - Au mètre - RO2V2X16
Câble R2V 3G6
Section de câble électrique unipolaire FS17, 2,5 mm2, couleur noire, écheveau de 100 m
DEBFLEX - BOBINOT HO7V-U 1.5 MM² 25M NOIR - 110343
DEBFLEX - COURONNE DE CABLE U1000R2 V 3G1.5 MM² 50 M NOIR - 511513
Nexans Pack H07 VU PASSEO 1x1.5 vert jaune bleu rouge couronne de 100m
Entre les fils et les câbles électriques, il n’est pas toujours évident de s’y retrouver. Par ailleurs, la section à utiliser dépend essentiellement de l’installation, de l’intensité du courant et des équipements à alimenter. Suivez le guide pour ne pas perdre le fil !
Dans le langage courant, les mots « fil » et « câble » sont interchangeables. Pourtant, il s’agit de deux éléments assez différents.
- À la base, un fil électrique sert à transporter le courant. Il possède une âme constituée d’un matériau conducteur. Cet élément peut être monobrin ou multibrin en fonction de son usage et de sa section. Le plus souvent, l’âme est faite de cuivre, mais elle peut aussi être en nickel. Elle est enrobée d’une matière isolante (plastique, etc.).
- Le terme « câble » désigne un ensemble formé de plusieurs fils électriques enveloppés dans une gaine de protection (souvent en plastique). Leur diamètre et leur nombre varient en fonction de l’usage prévu.
La section est une des caractéristiques permettant d’identifier les fils d’un câble électrique. Exprimée en mm², elle est soumise à la norme NF C 15 - 100 pour les installations présentes dans une habitation.
- en gros, plus un fil électrique a une section importante (un plus grand diamètre), plus il peut supporter une intensité élevée ;
- un fil de 1,5 mm² peut supporter jusqu’à 10 A pour le courant du secteur (alternatif, monophasé 230 V) ;
- une section de 2,5 mm² permet de supporter entre 16 et 20 A (courant du secteur) ;
- un diamètre de 4 mm² peut transporter un courant de 25 A (courant du secteur) ;
- un fil de 6 mm² supporte jusqu’à 32 A (courant du secteur).
Les fils et les câbles sont couramment vendus sous forme de couronne de 10 à 100 m. Les fabricants indiquent les caractéristiques intrinsèques de ces conducteurs à travers des chiffres et des lettres inscrites sur l’étiquetage.
- 03 : compatible avec un courant allant jusqu’à 300 V. Logiquement, le chiffre varie en fonction de la tension maximale tolérée.
- R : fil multibrin rigide.
- K : fil multibrin souple.
- U : fil à âme rigide et pleine.
- V : fil avec gaine en PVC. Si un chiffre précède cette indication (par exemple : 2V), l’isolation du fil est doublée ou triplée.
- H : indique la conformité du produit avec les normes internationales (« H » pour « harmonisé »).
- G : sur les câbles électriques, cette lettre est précédée du nombre de fils contenus dans la gaine et de leur section. Ainsi, 3G1,5mm² signifie que le câble en question comprend 3 fils de 1,5 mm².
Avant de choisir un câble électrique, il faut bien étudier les installations du bâtiment et anticiper les équipements à alimenter. Le conducteur adapté dépendra en effet du réseau et de son usage.
