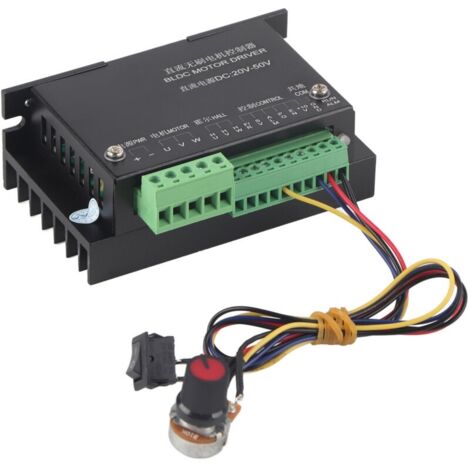

Contrôleur de pilote de moteur BLDC de broche sans balais CNC WS55-220 DC 48V 500W

Caractéristiques: 1. WS55-220 est un contrôleur de moteur BLDC triphasé haute performance et économique. La plage de tension est de 20VDC à 50VDC 2. Le contrôleur peut piloter le moteur DLDC avec HALL ou sans HALL 3. Le pilote est basé sur une technologie de pointe et est doté d'une vitesse élevée, d'un couple élevé, d'un faible bruit, d'une faible vibration, d'une protection contre les surintensités, d'une protection contre les surcharges, d'une ligne de phase réduite. Protection, protection contre les courts-circuits de ligne de phase, sortie d'alarme, sortie de signal de vitesse, 4. Ce contrôleur peut être utilisé dans les petits équipements, les outils électriques, les ventilateurs d'extraction, les rectifieuses de jade, les moteurs vibrants, etc.

5. Contrôle de potentiomètre externe/contrôle de tension externe

Spécifications:

Caractéristiques : WS55-220 est un contrôleur de moteur BLDC triphasé économique et de haute performance. La plage de tension est de 20 V CC à 50 V CC.

Le contrôleur peut piloter le moteur DLDC avec ou sans HALL. Le Le pilote est basé sur une technologie de pointe et est doté d'une vitesse élevée, d'un couple élevé, d'un faible bruit, de faibles vibrations, d'une protection contre les surintensités, d'une protection contre les surcharges et de moins de ligne de phase. protection, protection contre les courts-circuits de ligne de phase, sortie d'alarme, sortie de signal de vitesse, contrôle de rotation positif et négatif, etc.

Ce contrôleur peut être utilisé dans les petits équipements, les outils électriques, les ventilateurs d'extraction, les rectifieuses de jade, les moteurs vibrants, etc. Contrôle de potentiomètre externe/contrôle de tension externe.

Avec protection contre les surtensions, protection contre les surintensités, protection contre le rotor bloqué.

Spécifications :

Tension nominale : 20 à 50 VDC

Courant nominal : 12A Limitation de courant : 15A Maximum vitesse : 20 000 tr/min (la vitesse spécifique dépend du moteur lui-même et de la charge)

Température de stockage : -20 ℃~+65 ℃ Environnement d'utilisation : Évitez le contact direct avec la poussière, les fumées et les gaz corrosifs

Température : 0 -45 ℃ Humidité : < 80 %, sans gel, sans gel Choc : 5,9 m/S2 maximum Humidité de stockage : 0 ~ 95 % RH

Taille : env. 9,5 x 6 x 3,5 cm / 3,74 x 2,36 x 1,38 pouces

Poids : 258 g Détail : 1.Deux modes de régulation de vitesse : Potentiomètre externe : grâce à ce potentiomètre de régulation de vitesse ;

Tension externe : régulation de vitesse de tension externe 10 VDC ; Remarque : la régulation à deux vitesses ne peut pas être utilisée simultanément 2. Signal PG de sortie de vitesse : il y a une sortie d'impulsion de 5 v entre le port et la terre. La fréquence de sortie est réglée sur P (Hz), le logarithme de la classe du moteur est N et la vitesse est F (RPM), alors la fréquence de vitesse de sortie est P=F*N/60.

3. Signal ALM de sortie d'alarme : il y a une sortie d'impulsion d'alarme de 5 V entre le port et la terre.

4. Fonction d'inversion positive : F/R : agissez sur l'interrupteur à bascule du côté correspondant, le sens de direction du moteur peut être modifié. Pour l'interrupteur à bascule, la partie blanche est de haut en bas, puis tournez-la de haut en bas. Pour l'interrupteur à bascule, la partie blanche est horizontale et le twang horizontalement.

5. Start-stop (deux modes de contrôle) : 1. Commutateur externe FR : Transfert via le commutateur.

2. Interrupteur à bascule latéral EN : pour l'interrupteur à bascule, la partie blanche est de haut en bas, puis de bas pour le démarrage ; pour l'interrupteur à bascule, la partie blanche est horizontale, puis composez pour démarrer Remarque : Vous ne pouvez tourner qu'une seule commande à la fois, l'un des interrupteurs est fermé et l'autre est valide.

6. Protection du rotor bloqué : si le moteur cesse de fonctionner, remettez sous tension pour démarrer.

7. Voyant d'alimentation : lumière verte : mise sous tension et hors tension 8. Voyant d'état : lumière rouge : deux clignotements en temps de veille, après le démarrage, éteignez.

9. Résistance d'isolation : >100 M à température ambiante et pression atmosphérique 10. Résistance d'isolation : à température et pression normales, 0,5 KV, 1 minute

Emballage inclus : 1 x contrôleur de pilote de moteur avec câble Remarque : Veuillez noter que le nouveau type et l'ancien type de ce produit sera envoyé au hasard, et assurez-vous que cela ne vous dérange pas avant de commander.
