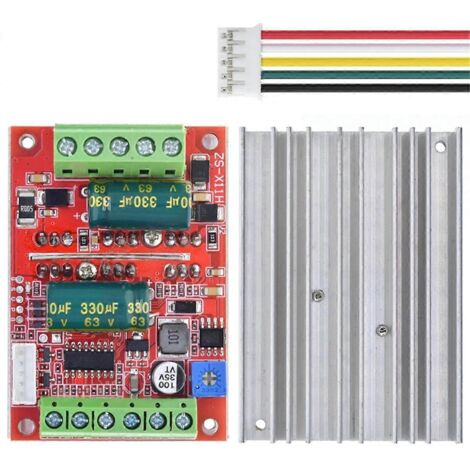

Contrôleur de moteur CC triphasé sans balais BLDC 6-60 V 400 W (voir illustration)

Bienvenue dans notre boutique !

Tension de fonctionnement : 6-60 V (limite de 60 V avec marge d'utilisation)

Courant de fonctionnement : 16 A, 20 A

Puissance : 200-300 W, 350 W (avec une marge pour une dissipation thermique accrue en cas d'utilisation à haute puissance)

Protection contre les surintensités : Oui

DESCRIPTION DES INTERFACES

1. Sortie de phase MA MB connectée au moteur

2. La carte mère 5 V GND est fournie avec une alimentation 5 V (le courant de l'alimentation externe ne doit pas dépasser 50 mA)

3. Alimentation principale VCC GND (alimentation CC externe)

4. Sortie du signal d'impulsion de vitesse SC (interface uniquement, aucun support technique fourni)

5. Interface de commande de direction DIR (marche avant et arrière) (fonctionnelle à bas niveau et peut être connectée à la masse par des interrupteurs externes)

6. Interface de commande d'arrêt STOP (niveau bas, active pour la mise à la masse d'un interrupteur externe)

7. Interface de commande de frein (niveau haut, active pour un interrupteur externe 5 V)

8. Entrée du signal de régulation de vitesse (régulation de vitesse par potentiomètre intégré à la carte, également possible avec une entrée de régulation de vitesse analogique PWM double 0-5 V)

9. Interface d'alimentation pour signal Hall +5V GND (Ha Hb). Les moteurs à effet Hall possèdent généralement 5 fils.

Nom du produit : Moteur CC sans balais à effet Hall 350 W

Modèle du contrôleur : ZS-X11H V2

Couleur : Voir image

Matériaux : Métal et plastique

Contenu de l'emballage :

1 contrôleur de moteur

Seul le contenu de l'emballage mentionné ci-dessus est inclus. Les autres produits ne sont pas inclus.
