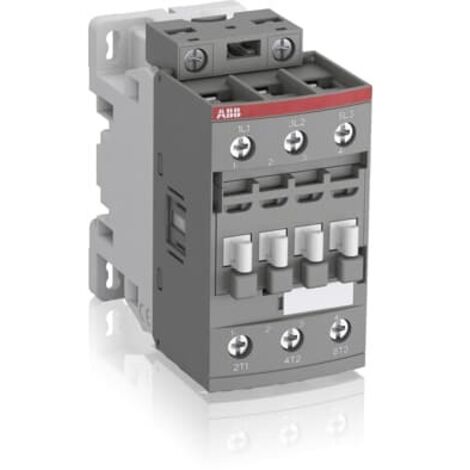

Contacteur Série AF 38A (AC3), 3P, 100-250V AC/DC - ABB1SBL297001R1300
Produit similaire livré par
'/%3E%3C/svg%3E)
Eaton – Relais heures creuses 20A 250VAC – Contacteur jour/nuit sur rail DIN – Optimisation consommation électrique – Installation tableau électrique
24,90 €124
Vendu par By Elec et 3 autres marchands
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Technique Nombre de contacts principaux NO : 3 Nombre de contacts principaux NC : 0 Nombre de contacts auxiliaires NO : 0 Nombre de contacts auxiliaires NC : 0 Nombre de pôles : 3P Normes et standards : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 Tension : Circuit principal 690 V Fréquence assignée : Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz Courant thermique conventionnel (Ith) : selon IEC 60947-4-1, contacteurs ouverts, Θ = 40 °C 50 A Courant assigné AC-1 (Ie) : (690 V) 40 °C 50 A, 60 °C 42 A, 70 °C 37 A Courant assigné AC-3 (Ie) : (415 V) 38 A, (440 V) 38 A, (500 V) 33 A, (690 V) 24 A, (380/400 V) 38 A, (220/230/240 V) 40 A Courant assigné AC-3e (Ie) : même valeurs que AC-3 Courant assigné DC-1 (Ie) : (110 V) 2/3 pôles en série jusqu'à 50 A, (220 V) 3 pôles en série jusqu'à 50 A, (72 V) 1 pôle 50 A Courant assigné DC-3 (Ie) : mêmes valeurs que DC-1 Courant assigné DC-5 (Ie) : (110 V) jusqu'à 50 A, (220 V) jusqu'à 25 A, (72 V) 1 pôle 25 A Puissance assignée AC-3 (Pe) : (400 V) 18.5 kW, (415/440/500/690 V) 22 kW, (220/230/240 V) 11 kW Puissance assignée AC-3e (Pe) : mêmes valeurs que AC-3 Courant de courte durée admissible (Icw) : jusqu'à 700 A (1 s), 350 A (10 s), 50 A (15 min) Capacité de coupure maximale : à cos φ = 0.45, (440 V) 500 A, (690 V) 200 A Tension assignée d'isolement (Ui) : IEC 690 V, UL/CSA 600 V Tension de tenue aux chocs (Uimp) : 6 kV Fréquence de commutation électrique max : (AC-1) 600/h, (AC-2/AC-4) 150/h, (AC-3) 1200/h Fréquence de commutation mécanique max : 3600 cycles/h Tension de commande assignée (Uc) : 100-250 V (AC 50/60 Hz ou DC) Perte de puissance : AC-1 par pôle 2.4 W, AC-3 par pôle 1.3 W Temps de fonctionnement : fermeture NO 40-95 ms, ouverture NO 11-95 ms, ouverture NC 38-90 ms, fermeture NC 13-98 ms Montage sur rail DIN : TH35-15 et TH35-7.5 selon IEC 60715 Montage par vis (non fournies) : 2 x M4 en diagonale Capacité de connexion – circuit principal : Flexible 1.5-10 mm², Rigide 2.5-10 mm² Capacité de connexion – circuit de commande : Flexible 0.75-2.5 mm², Rigide 1-2.5 mm² Longueur de dénudage : circuit de commande 10 mm, circuit principal 14 mm Indice de protection : bornes bobine et puissance IP20 Couple de serrage : circuit de commande 1.2 N·m, circuit principal 2.5 N·m Type de bornes : à vis Type de produit : Contacteur modulaire
Caractéristiques
- MarqueABB
- Longueur8.6 cm
- Largeur45 mm
- Hauteur86 mm
- Poids310 g
Questions fréquentes
Pour le circuit principal, la capacité de connexion est de 1,5-10 mm² pour les câbles flexibles et de 2,5-10 mm² pour les câbles rigides. Pour le circuit de commande, elle est de 0,75-2,5 mm² pour les câbles flexibles et de 1-2,5 mm² pour les câbles rigides.
Oui, ce dispositif peut être monté sur des rails DIN TH35-15 et TH35-7.5 conformément à la norme IEC 60715. Il est également conforme aux normes IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 et CSA C22.2 No. 60947-4-1.
Le couple de serrage recommandé est de 2,5 N·m pour les bornes du circuit principal et de 1,2 N·m pour les bornes du circuit de commande.
Réponses générées par IA à partir des informations vendeur
Conseil par
Comment installer un contacteur jour nuit
La désignation « jour nuit » vient du fait que le contacteur s’enclenche la nuit et se déclenche le jour. Cela permet de bénéficier de façon optimale de l’abonnement électrique heures pleines / heures creuses en alimentant le cumulus, énergivore, pendant les heures creuses. Voyons donc comment installer ce contacteur.
'/%3E%3C/svg%3E)
Visiter la boutique ABBABB est une multinationale helvético-suédoise aujourd’hui basée à Zurich, Suisse.
L’entreprise est leader mondial dans la construction de réseaux électriques et est active dans de nombreux secteurs, notamment dans les technologies de l’énergie et de l’automation.
ABB est présent dans près de 100 pays et regroupe environ 135 000 employés. Son chiffre d'affaires fin 2015 était de 35,5 milliards de dollars US.
Le groupe est coté à la bourse de Zurich et à la bourse de Stockholm depuis 1999, ainsi qu'à la bourse de New York depuis 2001.
En France depuis 1979, ABB emploie 2000 salariés à travers 20 sites.
"Nos solutions améliorent l'efficacité, la productivité et la qualité des activités de nos clients, tout en minimisant l'impact environnemental. Au fil du temps, ABB a continué de développer cette technologie, tout en suivant les évolutions des normes et possède aujourd’hui une des gammes les plus larges du marché."
Sur le marché du résidentiel, ABB élabore une gamme complète pour les installations neuves et les rénovations qui respectent la norme NF C 15-100. On y retrouve entre autres : les coffrets électriques, les disjoncteurs, les interrupteurs différentiels, les protections contre la foudre, les portiers vidéo et audio, les détecteurs de fumée (DAAF), les Gaines Techniques Logement (GTL), de l’appareillage, …
