Armoire électrique En Métal étanche Ip66 - 400x300x200 - Sans Plaque - Argenta Ide

Enveloppe Argenta 400x300x200 mm sans plaque, profondeur utile de 179 mm

La GN403020SP associe une hauteur de 400 mm à une profondeur de 200 mm, pour un volume intérieur de 350x250x179 mm. Livrée sans plaque de montage (plaque non fournie), elle accueille votre propre support ou le châssis modulaire CH40301520, vendu séparément.

Son entrée de câbles de 125x215 mm simplifie les raccordements.

Pourquoi cette version profonde

• 179 mm de profondeur utile : appareils épais acceptés
• Châssis en option : 3 rangées de 11 modules
• Grande entrée : 125x215 mm en tôle de 2 mm
• IP66 / IK08 : enveloppe étanche et résistante aux chocs
• 6,7 kg : un coffret léger à poser

Description détaillée

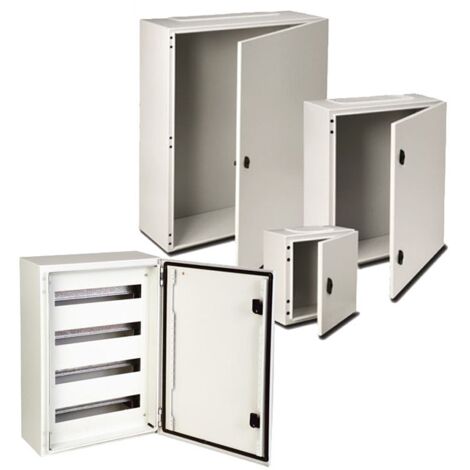

Le coffret GN403020SP d'IDE reprend la façade 400x300 mm de la gamme Argenta en y ajoutant de la profondeur : 200 mm hors tout, 179 mm utiles. Il est expédié sans plaque de montage, avec son sachet d'accessoires, pour les projets où le support intérieur est choisi à part.

Corps et porte en acier de 1,2 mm, peinture polyester durcie gaufrée RAL 7035 et joint de polyuréthane injecté forment une enveloppe IP66. Pour une version prête à câbler, le modèle 400x300x200 avec plaque inclut une tôle galvanisée de 2 mm.

Les cas d'usage les plus courants

Ce volume profond, une fois équipé, répond notamment à :

• un tableau modulaire sur châssis, avec appareillage de protection
• une commande de pompe ou de ventilation avec son alimentation
• un coffret de raccordement recevant un grand nombre de câbles

Si le choix du matériau n'est pas encore arrêté, notre article pour sélectionner son armoire électrique compare métal, polyester et inox.

Caractéristiques principales

• Dimensions (HxLxP) : 400x300x200 mm
• Étanchéité : IP66
• Chocs : IK08
• Corps et porte : acier 1,2 mm
• Couleur : RAL 7035
• Porte : opaque, réversible
• Plaque : non fournie
• Référence fabricant : GN403020SP
• Gamme : Argenta d'IDE

Montage et associations possibles

Le châssis CH40301520, vendu séparément, permet d'installer 3 rangées de 11 modules. Un autre support peut aussi être rapporté, dans la limite de 150 kg indiquée pour la plaque.

La fixation murale se fait selon un entraxe de 360x260 mm, avec en alternative une pose sur pied ou sur poteau. L'entrée de câbles de 125x215 mm, réalisée en tôle de 2 mm, facilite l'arrivée de faisceaux importants.

Spécifications constructeur

Mesures et valeurs communiquées pour la GN403020SP :

• Espace utile : 350x250x179 mm
• Épaisseurs : corps et porte 1,2 mm, entrée 2 mm
• Serrure : double panneton 5 mm, 1 point
• Charnières : 2
• Joint : polyuréthane injecté
• Finition : peinture polyester durcie gaufrée
• Poids : 6,7 kg
• Charges max. : 175 kg coffret, 150 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Colis : coffret et sachet d'accessoires

Variante transparente en 400x300x200

Même hauteur, même profondeur, mais une façade qui laisse voir l'intérieur : l'armoire IP66 transparente 400x300x200 convient quand les voyants doivent rester visibles.

Les arguments qui comptent

La GN403020SP s'adresse à ceux qui veulent de la profondeur et la liberté de choisir leur support intérieur. Elle rejoint nos armoires électriques pour usage industriel de taille moyenne.

Sa plage de fonctionnement de -25 °C à +60 °C élargit les lieux d'implantation. D'autres gabarits sont présentés dans la catégorie armoire électrique.
