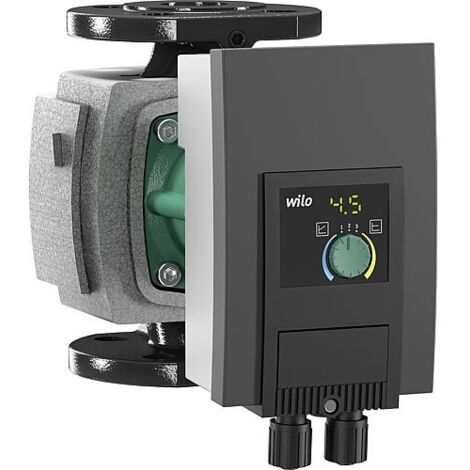

Wilo Pompe de circulation à haut rendement à rotor noyé Yonos MAXO plus 80/0,5-12 PN10, 2120620

Wilo Pompe de circulation à haut rendement à rotor noyé Yonos MAXO plus 80/0,5-12 PN10, 2120620

Données hydrauliques

• Pression de service maximale PN: 10 bar
• Hauteur de refoulement max. H max: 12,0 m
• Débit volumique max Q max (Nom d',attribut du produit): 56,0 m³/h
• Hauteur d',alimentation minimale à 50°C: 7 m
• Hauteur d',alimentation minimale à 95°C: 15 m
• Hauteur d',alimentation minimale à 110°C: 23 m
• Tmin température minimale du fluide: -20 °C
• Température maximale du fluide Tmax: 110 °C
• Température ambiante minimale Tmin: -20 °C
• Température ambiante max. Tmax: 40 °C

Caractéristiques du moteur

• Indice d',efficacité énergétique (IEE): 0.20
• Raccordement au réseau: 1~230 V ±10%, 50/60 Hz
• Courant (min) Imin: 0,3 A
• Courant (max) Imax: 6,8 A
• Puissance nominale du moteur P2: 1300 W
• Vitesse min. nmin: 900 tr/min
• Vitesse de rotation max. nmax: 3300 1/min
• Puissance absorbée P1 min: 40 W
• Puissance absorbée P1 max: 1550 W
• Émission de parasites: EN 61800-3,2004+A1,2012 / Zone résidentielle (C1)
• Immunité au bruit: EN 61800-3,2004+A1,2012 / Domaine industriel (C2)
• Presse-étoupe: 2 x M20x1.5
• Classe d',isolation: F
• Indice de protection: IPX4D

Dimensions d',encastrement

• Raccord de tuyau côté pression DNd: DN 80
• Raccord de tuyau côté aspiration DNs: DN 80
• Longueur de construction l0: 360 mm

Dimensions et poids

• Dimension de longueur avec emballage: 605 mm
• Longueur L: 360 mm
• Cote de hauteur avec emballage: 400 mm
• Hauteur H: 422 mm
• Dimension de la largeur avec emballage: 525 mm
• Largeur B: 205 mm
• Poids brut env. m: 33,9 kg
• Poids net approx. m: 30,4 kg

Yonos MAXO plus 80/0,5-12 PN10

• Hauteur de refoulement max. H max: 12,0 m
• Hauteur d',alimentation minimale à 50°C: 7 m
• Hauteur d',alimentation minimale à 95°C: 15 m
• Hauteur d',alimentation minimale à 110°C: 23 m
• Indice d',efficacité énergétique (IEE): 0.20
• Puissance nominale du moteur P2: 1300 W
• Puissance absorbée P1 min: 40 W
• Puissance absorbée P1 max: 1550 W
• Classe d',isolation: F
• Indice de protection: IPX4D
• Raccord de tuyau côté pression DNd: DN 80
• Raccord de tuyau côté aspiration DNs: DN 80
• Longueur de construction l0: 360 mm

Spécification

Circulateur à rotor noyé avec raccord à visser ou à bride, moteur EC avec adaptation automatique de la puissance.

Application

Chauffages à eau chaude de tous systèmes, installations de climatisation, circuits de refroidissement fermés, installations de circulation industrielles.

Contenu de la livraison

• Pompe
• Joints inclus en cas de raccordement fileté
• Incl. rondelles pour vis de bride (pour diamètres nominaux de raccordement DN 32 - DN 65)
• Avec coque d'isolation thermique incluse
• Avec notice de montage et d'utilisation incluse

Pompe à haut rendement Wilo-Yonos MAXO plus

à régulation électronique,

Circulateur à rotor noyé, moteur synchrone selon la technologie ECM et régulation de puissance intégrée pour une régulation progressive de la pression différentielle. Utilisable pour toutes les applications de chauffage, de ventilation et de climatisation.

De série avec :

• Modes de régulation présélectionnables pour une adaptation optimale à la charge : Δp-c (pression différentielle constante), Δp-v (pression différentielle variable)
• 3 vitesses de rotation (n = constant)
• Affichage LED pour le réglage de la consigne et l'affichage des messages d'erreur
• Raccordement électrique avec le connecteur Wilo
• Voyant de défaut et contact pour signal de défaut centralisé
• Coquille d'isolation thermique

Pour pompes à brides - Versions de brides :

• Version standard pour pompes DN 32 à DN 65 : bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16
• Version standard pour pompes DN 80 / DN 100 : Bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6

🗹Pompe à haute efficacité avec coque d'isolation pour l'économie d'énergie🗹Affichage LED pour une transparence complète de la hauteur de refoulement réglée, du niveau de vitesse et des erreurs éventuelles.🗹Remplacement facile des pompes asynchrones standard grâce à la compacité de la construction et au raccordement électrique via le connecteur Wilo🗹Sélection simple des modes de régulation ∆p-v, ∆p-c et réglage de la vitesse à trois niveaux avec le bouton vert🗹Garantie de la disponibilité de l'installation grâce au signal de défaut centralisé🗹En option : Module Wilo-Connect Yonos MAXO avec fonctions intelligentes supplémentaires

Équipement

• Embase de clé sur le corps de la pompe (pour les pompes à raccord vissé)
• Raccordement électrique rapide avec fiche Wilo. Pour le raccordement de la ligne secteur et SSM, avec décharge de traction intégrée
• Pour les pompes à bride : Versions à bride
• Version standard pour pompes DN 40 à DN 65 : Bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16
• Version standard pour pompes DN 80 / DN 100 : Bride PN 6 (conçue PN 16 selon EN 1092-2) pour contre-bride PN 6
