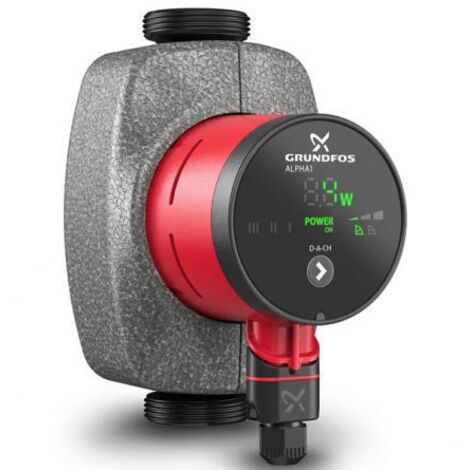

Grundfos ALPHA1 32-40 180 mm circulateur 18 W, G 2, 99236216

Grundfos ALPHA1 32-40 180 mm circulateur 18 W, G 2, 99236216

• Désignation du produit: ALPHA1 32-40 180
• Débit nominal: 1.5 m³/h
• Hauteur de refoulement nominale: 2.15 m
• Hauteur de refoulement maximale: 40 dm
• Classe de température: 110
• Agréments: CE, VDE
• Code Modèle: B
• Corps de pompe: fonte grise
• Enveloppe de pompe: EN 1561 EN-GJL-150
• Corps de pompe: ASTM A48M-150B
• Matériau de la roue: matériau composite
• Roue: PES 30% GF + PESU-GF20%
• Température ambiante: 0 .. 40 °C
• Pression de service max.: 10 bar
• Type de raccordement: G
• Taille du raccordement: 2 pouces
• Niveau de pression nominal: PN 10
• Longueur d',installation: 180 mm

• Plage de température du fluide: 2 .. 110 °C
• Température du fluide pendant le fonctionnement: 60 °C
• Densité: 983.2 kg/m³
• Consommation électrique minimale P1: 3 W
• Puissance absorbée P1: 18 W
• Fréquence du réseau: 50 / 60 Hz
• Tension nominale: 1 x 230 V
• Consommation électrique maximale: 0.04 .. 0.18 A
• Type de protection (selon IEC 34-5): X4D
• Classe d',isolation (IEC 85): F
• Protection du moteur: pas de protection moteur
• Protection thermique: ELEC
• Abaissement nocturne automatique: N
• Indice d',efficacité énergétique (IEE): 0.20
• Position du boîtier à bornes: 6 heures
• Poids net: 2.2 kg
• Poids brut: 2.36 kg
• Vol. d',expédition: 0.004 m³

Caractéristiques. Performance

Dessin dimensionnel

Schéma de câblage

• Fabricant: Grundfos
• Numéro d',article: 99236216
• Modèle: ALPHA1 32-40 180
• Débit nominal: 1.5 m³/h
• Hauteur de refoulement nominale: 2.15 m
• Consommation électrique minimale P1: 3 W
• Puissance absorbée P1: 18 W
• Taille du raccordement: 2 pouces
• Longueur d',installation: 180 mm
• Plage de température du fluide: 2 .. 110 °C
• Tension nominale: 1 x 230 V
• Indice d',efficacité énergétique (IEE): 0.20

Circulateurs à rotor noyé ALPHA1

Convient pour :

• Chauffage pour les bâtiments commerciaux
• Chauffage dans les foyers privés
• Installations de chauffage dans les entreprises industrielles

ALPHA1 est un circulateur pour installations de chauffage. La pompe dispose d'une régulation intégrée de la pression différentielle et d'un mode à courbe constante. Elle constitue le choix idéal pour les fonctions de base.

ALPHA1 Haute efficacité pour tâches standards

L'ALPHA1 est une pompe de circulation rentable et performante. Cette pompe fiable répond non seulement aux exigences strictes de la directive EuP, mais elle est également le choix optimal pour le remplacement ou pour les applications dans lesquelles la Grundfos UPS bien connue et éprouvée des millions de fois a rempli de manière fiable toutes les exigences fondamentales d'une pompe de circulation.

La pompe ALPHA1 :

• basé sur le concept éprouvé de l'ALPHA2 vendu plus de trois millions de fois
• réduit la consommation d'énergie jusqu'à 80 % par rapport aux pompes traditionnelles
• a une consommation de seulement 81 kWh par an (sur la base de 150 m2 de surface habitable dans une maison unifamiliale standard allemande avec 6840 heures de fonctionnement par an)
• peut être adapté à n'importe quel système de chauffage - qu'il s'agisse de systèmes monotubes ou bitubes - avec des radiateurs ou comme chauffage au sol.

Construction

Les GRUNDFOS ALPHA1 sont des circulateurs à rotor noyé, c'est-à-dire que la pompe et le moteur forment une unité sans garniture d'arbre et avec seulement deux joints statiques pour l'étanchéité du corps. Les paliers sont lubrifiés par le fluide véhiculé.

 ,

La pompe présente les caractéristiques de conception suivantes :

• Régulation intégrée de la pression proportionnelle
• Régulation intégrée de la pression constante
• Trois courbes de vitesse fixes
• Convertisseur de fréquence intégré
• Moteur avec rotor à aimant permanent et stator ,compact
• Arbre et roulement radial en céramique
• Palier de butée en carbone synthétique
• Chemise de rotor, plaque de palier et gaine de rotor en ,acier inoxydable
• Roue en matériau composite
• Corps de pompe en fonte grise ou en acier inoxydable
• Construction compacte avec intégré dans la tête de pompe
• Boîtier de régulation et panneau de commande

ALPHA1 - Notre pompe universelle pour la modernisation et le remplacement

L'ALPHA1 est un circulateur à rotor noyé robuste et à haute efficacité de Grundfos doté des fonctions de base. L'ALPHA1 est le choix idéal pour le remplacement d'anciens circulateurs inefficaces dans les applications de chauffage.

L'ALPHA1, économique et durable, offre une fiabilité maximale. Elle dispose d'une régulation intégrée de la pression différentielle et est fabriquée à partir de composants de haute qualité. Parmi ceux-ci figurent les paliers en céramique robustes et l'arbre en céramique durable, ainsi que de nombreux composants en acier inoxydable résistant à la corrosion.

La série ALPHA de Grundfos

Pompes de circulation à régulation électronique pour maisons individuelles et bifamiliales

Possibilités de réglage flexibles

Neuf possibilités de réglage différentes (trois pour chacun des modes de régulation « courbe caractéristique constante », « pression constante » et « pression proportionnelle ») assurent une flexibilité maximale dans votre application de chauffage.Mise en service simple, même dans des conditions difficiles : si le rotor est bloqué, la pompe tente automatiquement un redémarrage afin de désagréger rapidement les dépôts de saleté et de calcaire sans aucun autre outil.L'interface utilisateur claire et la commande One-Touch facilitent la configuration de la pompe. L'écran affiche la consommation électrique et les codes d'erreur pour faciliter le diagnostic.Le meilleur choix pour le remplacement des circulateurs anciens et inefficaces.

Pompe à rotor noyé à haut rendement, régulée électroniquement, indice d'efficacité énergétique

(EEI) ≤ 0.23 ErP ready

Versions/Fonctions/Caractéristiques:

• Technologie de moteur à aimant permanent EC à haut rendement
• Indice d'efficacité énergétique (EEI) ≤ 0.20
• Types de régulation : Pression constante / Vitesse fixe / Pression proportionnelle
• Protection moteur intégrale intégrée
• Coquilles d'isolation thermique conformes à l'EnEV incluses dans la livraison (sauf pour ALPHA1 20-45 N)
• Écran intégré avec affichage de la consommation de puissance actuelle en W
• Installation électrique simple grâce à la fiche ALPHA éprouvée
• Accord de prise en charge de la responsabilité : Garantie de 5 ans en Allemagne
