Description générale

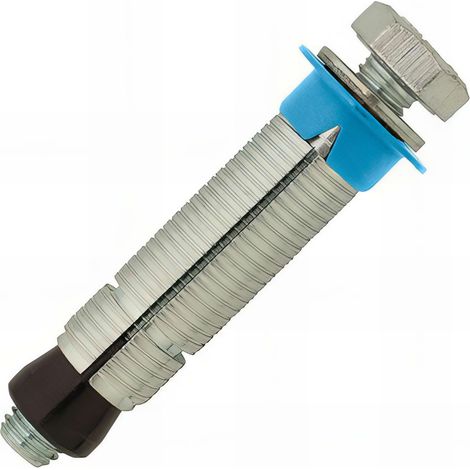

La boîte de 25 chevilles avec vis multi-matériaux XMAXBOLT M8x60mm est conçue pour offrir une fixation fiable et performante dans une large variété de matériaux, qu'ils soient pleins ou creux. Grâce à son système d'expansion en deux parties, elle garantit une excellente tenue, même dans les maçonneries creuses, et est spécialement adaptée aux charges lourdes.Spécifications techniques
- Longueur de la cheville : 56 mm
- Longueur de la vis : 60 mm
- Diamètre de la collerette : 25 mm
- Diamètre de la cheville : 16 mm
- Épaisseur à fixer : 10 mm
- Diamètre de perçage : 14 mm
- Profondeur minimale de perçage : 66 mm
- Matériaux : Acier Q195 avec zingage blanc ≥ 3 µm pour la douille et zingage noir ≥ 3 µm pour le cône
- Vis : Acier classe 8.8 – DIN933, zingage blanc ≥ 3 µm
- Rondelle : Acier Q195 – DIN125, zingage blanc ≥ 3 µm
- Référence fournisseur : XMAXBOLT-M08X60
Compatibilité et accessoires
- Fixation dans les matériaux suivants : béton, brique pleine, parpaing plein, brique creuse, parpaing creux
Installation
La mise en œuvre s'effectue en trois étapes :
- Percer et nettoyer soigneusement le trou à la profondeur recommandée de 66 mm pour le M8.
- Insérer la cheville sans vis dans le trou à l'aide d'un marteau, en veillant à ce que la collerette soit affleurante au support.
- Positionner la pièce à fixer, introduire la vis à travers celle-ci dans la cheville et serrer au couple recommandé de 7,5 Nm pour le M8.
Utilisation
Cette cheville est idéale pour diverses applications, notamment :
- Fixation de portes de garage
- Huisseries métalliques
- Rayonnages pour stockage
- Panneaux indicateurs
- Équipements variés comme chaudières, stores, antennes paraboliques, supports de chemins de câbles, tuyauteries, canalisations, poteaux de clôtures, portails, mains courantes, sabots, sablières et chevrons
Autres informations
Les charges admissibles varient selon le matériau et la taille de la cheville, avec pour le M8 des valeurs indicatives de traction jusqu'à 350 daN dans le béton C20/25 et des valeurs de cisaillement jusqu'à 390 daN.
