Carte de test 2 en 1 pour carte mère Intel - Indicateur LED et support CPU - Diagnostic de socket

Bienvenue dans notre boutique !

Découvrez notre carte de test de diagnostic de haute qualité, un outil indispensable pour les techniciens et les passionnés d'informatique. Ce produit est 100% neuf et de haute qualité, conçu pour un test rapide des signaux et des tensions sur la carte mère.

Conçue spécifiquement pour tester les circuits ouverts ou les courts-circuits des composants BGA et du CPU, cette carte innovante remplace avantageusement le multimètre traditionnel. Grâce à ses indicateurs lumineux pour chaque bus et mode de contrôle, les résultats des tests sont immédiatement visibles et bien plus intuitifs. Elle est entièrement compatible avec toutes les cartes mères au socket 1151.

**Caractéristiques principales :**

* Nouveau et de haute qualité.

* Conçu pour des tests rapides de signaux et de tension sur carte mère.

* Permet de tester les circuits ouverts ou courts-circuits des BGA et CPU.

* Résultats intuitifs grâce aux indicateurs lumineux, remplaçant le multimètre.

* Compatible avec toutes les cartes mères socket 1151.

**Spécifications détaillées :**

* **Matériau :** PCB

* **Couleur :** Noir

* **Compatibilité :** Toutes les cartes mères socket 1151.

* **Dimensions :** 38 x 38 x 3 mm / 1,5 x 1,5 x 0,1 pouce

* **Poids :** Environ 26g

**Instructions d'utilisation :**

1. Placez le testeur dans le socket CPU 1151 et abaissez la plaque de pression (sans alimentation électrique à cette étape). En appliquant une pile 3V (type 2023) contre les broches de la rangée de test, tous les voyants du signal DMI doivent s'allumer. Si un voyant reste éteint, cela peut indiquer un court-circuit. Vous pouvez alors secouer la barre de compression du CPU et utiliser un multimètre pour une vérification plus approfondie.

2. Une fois l'étape précédente validée, installez le simulateur de charge du CPU, puis utilisez un oscilloscope pour vérifier si les différentes tensions, horloges et autres signaux sont normaux.

**Contenu du colis :**

Vous recevrez un ensemble complet comprenant :

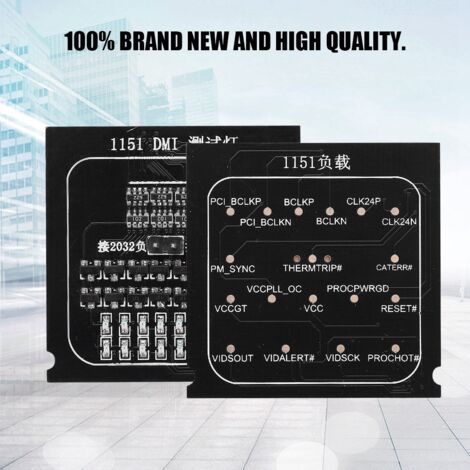

* 1 x Carte de test avec indicateurs lumineux

* 1 x Carte de test sans indicateurs

**Notes importantes :**

1. Lors de l'utilisation, si les indicateurs ne s'allument pas lorsque la pile est en contact avec la broche de drainage, il est possible que les polarités (+) et (-) soient inversées. Veuillez inverser les bornes de la pile.

2. Après de multiples utilisations, les voyants peuvent s'allumer faiblement ou ne pas s'allumer en raison d'une tension de pile insuffisante. Veuillez remplacer la pile.

3. En raison des spécificités de certaines cartes mères 1151, certains signaux (comme la tension d'alimentation du CPU) pourraient ne pas être détectés par le testeur. Il est recommandé d'utiliser une carte mère de référence identique pour comparaison ou d'autres méthodes de diagnostic.
