Plaque came RONIS 1729-04 - Métal galvanisé, fente inclinée 23 mm

Description générale

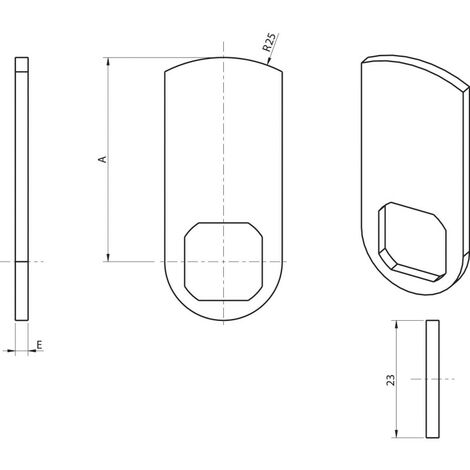

La plaque came RONIS modèle 1729-04 est une pièce métallique compacte pensée pour les systèmes de verrouillage et mécanismes de boîtes aux lettres. Sa forme allongée avec un extrémité semi-circulaire et une fente inclinée offre un guidage précis pour cames et fixations tout en assurant une installation discrète et robuste. Fourni avec dessins techniques (vues avant, côté et isométrique) et fiche produit, ce composant facilite l'intégration dans de nombreux assemblages mécaniques.

Caractéristiques techniques

• Matériau : métal, aspect galvanisé/zingué
• Modèle : 1729-04 (réf. fabricant 66151)
• Fente traversante inclinée à coins chanfreinés, aspect octogonal arrondi
• Position de la fente : décalée vers l'extrémité semi-circulaire
• Dimension associée à la zone de fente : 23 mm (marqué sur plan)
• Rayon de l'extrémité semi-circulaire : R25 (indiqué sur dessin technique)
• Finition : faces plates avec bords périphériques légèrement chanfreinés
• Poids : 0,028 kg

Compatibilité et accessoires

Compatible avec divers mécanismes de serrure, dispositifs à came et boîtes aux lettres nécessitant une plaque de frappe ou un élément de liaison d'actionneur. Les dessins techniques et la fiche PLA005408 sont fournis pour vérifier l'adaptation ; aucun accessoire spécifique n'est inclus par défaut, mais des vis et cames adaptées peuvent être nécessaires selon l'application.

Installation

Fixation par vis adaptée à la fente inclinée ; vérifier l'alignement de la came et l'espace nécessaire autour de la fente avant montage. L'utilisation des cotes fournies sur le dessin facilite l'ajustement et la positionnement.

Utilisation

Utiliser la plaque comme élément de guidage ou de liaison pour cames dans des ensembles de verrouillage ou mécanismes de boîtes aux lettres. Pour un fonctionnement optimal, s'assurer que la came ou la fixation coulisse librement dans la fente et éviter les corps étrangers dans l'orifice. Un entretien minimal consiste à contrôler l'absence de corrosion et lubrifier ponctuellement si nécessaire selon l'environnement d'utilisation.
