Description générale

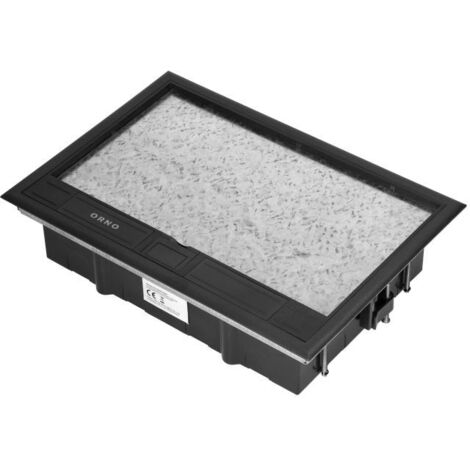

Le boîtier de sol pour prises modulaires est conçu pour accueillir 4 modules de 45 x 45 mm ou 8 modules de 22,5 x 45 mm, offrant ainsi une flexibilité d'utilisation. Il est équipé d'un cadre de module réglable en hauteur, permettant un ajustement précis pour des fiches droites ou coudées, tout en garantissant que le volet se ferme complètement lors de l'utilisation. Ce boîtier peut être installé dans des planchers surélevés ou dans une chape en béton grâce à un boîtier de montage en acier inoxydable.Spécifications techniques
- Profondeur de montage minimale : 75 mm (avec réglage de 35 mm)
- Capacité de charge : jusqu'à 550 N
- Matériau du boîtier : Plastique et acier
- Matériau du couvercle : Acier
- Dimensions extérieures : 169 mm (largeur) x 141 mm (longueur)
- Longueur d'encastrement : 130 mm
- Largeur d'installation : 156 mm
- Indice de protection : IP20
- Couleur : Gris (Numéro RAL : 7043)
Compatibilité et accessoires
- Modules compatibles : Série OR-GM-9010
- Accessoire recommandé : Boîtier de montage en acier inoxydable OR-GP-9201MB pour installation dans chape en béton
Installation
Le boîtier est conçu pour une installation facile dans des planchers surélevés ou dans une chape en béton. La profondeur de montage minimale de 75 mm et le réglage de 35 mm permettent un alignement précis avec le sol.Utilisation
Ce boîtier est idéal pour une utilisation intérieure, permettant de protéger les câbles et les fils. Il est doté de deux sorties de câbles protégées par une mousse de protection, garantissant une sécurité maximale même lorsque le rabat de la prise est fermé pendant l'utilisation.Autres informations
- Découpe pour revêtement de sol jusqu'à 8 mm d'épaisseur
- Compatible avec divers types de revêtements : parquet, stratifié, grès, terre cuite, etc.
