Description générale

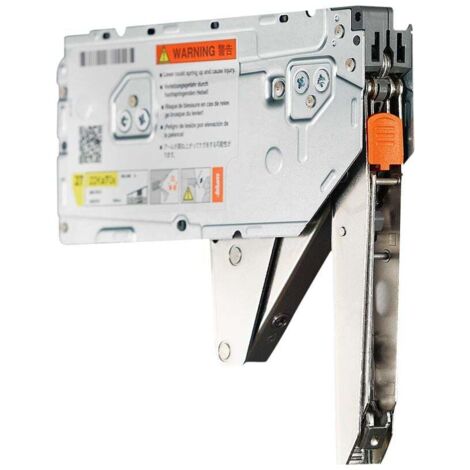

Le mécanisme F.R. Aventos Hk Top Tip-On 1730-5200 de Blum est conçu pour faciliter l'ouverture des portes de grandes armoires suspendues. Il offre une ouverture d'éjection Tip-On, permettant une utilisation sans charnières, et est idéal pour des portes de 8 à 19 mm d'épaisseur, fabriquées en panneaux de particules, MDF, bois massif, ou aluminium avec verre. Ce mécanisme réduit l'espace occupé à l'intérieur de l'armoire par rapport à son prédécesseur HK, tout en offrant un confort de mouvement optimal.Spécifications techniques
- Fonction : Ouverture d'éjection Tip-On
- Force : 1 730-5 200
- Code : 3504185
- Matériau : Acier
- Réf. Blum : 22K2700
- Poids maximum par ensemble : 18 Kg
Installation
Ce mécanisme est facile à installer sans usinage ni outils. Il est fourni avec un gabarit de montage pré-assemblé. Pour l'installation, maintenez le mécanisme à fond, poussez-le jusqu'à ce que la butée jaune touche, puis vissez-le. Retirez la butée jaune et assemblez-le en attendant son réglage ultérieur. Un limiteur d'ouverture est inclus pour éviter que la porte ne monte trop haut si le meuble est installé trop haut.Utilisation
Pour déterminer le mécanisme nécessaire, calculez la résistance du kit en fonction de la hauteur (en mm) multipliée par le poids de la porte (en kg). Les kits disponibles sont :- Kit 1 : valeur de 420 à 1610 par jeu de 2 mécanismes
- Kit 2 : valeur de 930 à 2800 par jeu de 2 mécanismes
- Kit 3 : valeur de 1730 à 5200 par jeu de 2 mécanismes
- Kit 4 : valeur de 3200 à 9000 par jeu de 2 mécanismes
Autres informations
