Description générale

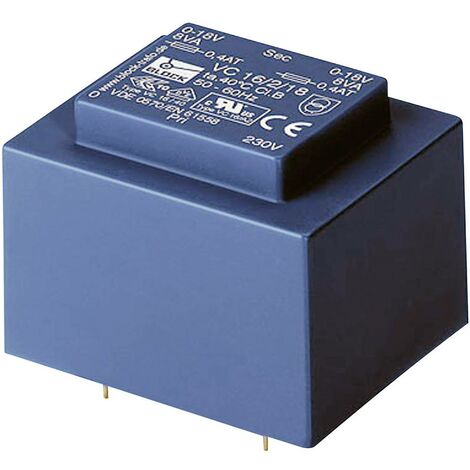

Transformateur moulé à souder sur vos circuits imprimés, le BLOCK VC 10/2/9 est conçu pour fournir une tension d'entrée de 230 V et deux sorties de 9 V/AC avec un courant de sortie de 555 mA. Il est idéal pour les applications nécessitant une puissance de 10 VA.Spécifications techniques
- Tension d'entrée : 1 x 230 V
- Tension de sortie : 2 x 9 V/AC
- Courant de sortie : 555 mA
- Puissance : 10 VA
- Poids : 0.28 kg
- Fréquence : 50 - 60 Hz
- Rendement : 74 %
- Température ambiante (max.) : +40 °C
- Tension d'essai : 5000 V
- Classe d'isolation : VDE=B, UL=105
- Connexion : à souder
- Nombre d'entrées : 1 x
- Nombre de sorties : 2 x
Compatibilité et accessoires
- Type : Transformateur pour circuits imprimés
- Type fabricant : VC 10/2/9
- Disponible en logiciel PCB : Target 3001!
Installation
- Affectation du primaire : broche 1 - 2
- Affectation du secondaire 1 : broche 4 - 3
- Affectation du secondaire 2 : broche 6 - 5
Utilisation
Ce transformateur est conçu pour être soudé sur des circuits imprimés, offrant une solution fiable pour alimenter divers composants électroniques.Autres informations
- Certificats : C-UL-US, ENEC 10 (VDE)
- Plan côté disponible dans la fiche technique.
