Description générale
Le bloc de jonction à fusibles WAGO 2002-1611 est conçu pour une connexion fiable de deux conducteurs. Il est équipé d'un porte-fusible pivotant adapté aux cartouches-fusibles de type G 5 x 20 mm. Ce modèle est idéal pour des applications nécessitant une gestion efficace de l'énergie.Spécifications techniques
- Courant nominal : 6.3 A
- Tension nominale : 250 V
- Largeur : 6.20 mm
- Profondeur : 66.1 mm
- Hauteur : 57.2 mm
- Longueur dénudée (max.) : 12 mm
- Longueur dénudée (min.) : 10 mm
- Section de câble flexible (max.) : 4 mm²
- Section de câble flexible (min.) : 0.25 mm²
- Section de câble rigide (max.) : 2.50 mm²
- Section de câble rigide (min.) : 0.25 mm²
- AWG max. : 12
- AWG min. : 22
- Nombre de pôles par rangée : 2
- Nombre de rangées : 1
- Couleur : gris
- Matériaux : polyamide
Compatibilité et accessoires
- Compatible avec les cartouches-fusibles de type G 5 x 20 mm
Installation
Pour installer le bloc de jonction, dénudez les fils selon les longueurs minimales et maximales spécifiées, puis insérez-les dans le porte-fusible pivotant. Assurez-vous que les connexions sont sécurisées avant de mettre sous tension.
Utilisation
Ce bloc de jonction est utilisé pour relier des circuits électriques tout en offrant une protection par fusible. Il est adapté pour une utilisation dans des environnements domestiques et professionnels.
Autres informations

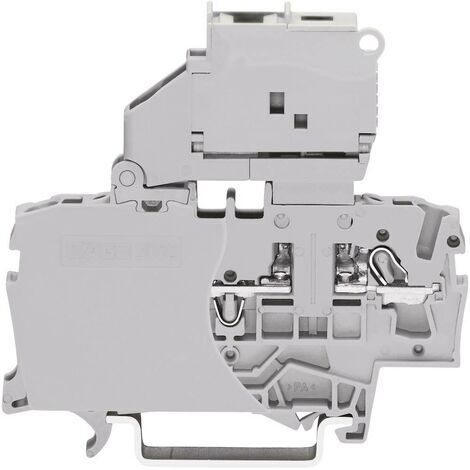

Illustration similaire.
