Bloc de fraisage en V à angle micro-réglable de précision en acier à outils AP25 75x25x36

Caractéristiques :

Fabriqué en acier à outils de haute qualité, trempé, robuste et très durable.

Application : Sur fraiseuse, raboteuse, perceuse à colonne avec meuleuse d'angle réglable et réglage de la lame, en combinaison avec d'autres dispositifs de fixation ou pour le serrage de la pièce après usinage, notamment pour le fraisage en pente, le perçage de trous inclinés, etc.

Un curseur permet un réglage précis de l'angle d'inclinaison en continu. Fixé par des vis, il permet de réaliser divers usinages à angle fixe et de contrôler l'état des pièces.

Rectification de précision au 0,01 mm pour un parallélisme et une verticalité optimaux, avec un nickelage, une protection antirouille et une verticalité parfaites sur chaque face de travail.

Ce bloc en V d'angle offre une grande précision et une utilisation facile.

Spécifications :

Matériau : Acier à outils

Dimensions : env. 75 x 25 x 36 mm

Couleur : voir image

Mode d'emploi :

Après avoir desserré les vis, faites glisser le bloc en V le long de la base du rail de guidage pour obtenir l'angle souhaité. 2. En utilisant le principe de lecture du curseur, les points sur l'échelle principale correspondent à 1°, le curseur étant gradué en 10'. Lorsque le zéro du curseur est aligné avec le zéro de l'échelle principale, cela signifie que la face de mesure A est parallèle au niveau de référence et que la face B est perpendiculaire à ce niveau.

1) Lorsque le zéro du curseur est à droite du zéro de l'échelle principale, lisez la graduation correspondante sur l'échelle (comme avec un pied à coulisse) et lisez les degrés (°). Les angles de rotation des faces A et B dans le sens antihoraire sont indiqués par des '.

Lorsque le zéro du curseur est à gauche du zéro de l'échelle principale, lisez toujours la graduation correspondante sur l'échelle et lisez les degrés (°) et les '.

Les faces A et B mesurent l'angle de rotation horaire.

(3) Ajustez l'angle à la valeur cible et serrez le bloc en V et la base.

Principaux indicateurs techniques :

(1) Pour mesurer la face parallèle à la face de la base et la face B, le contact entre le curseur « 0 » et le repère « 0 » du cadran principal doit être supérieur à 3'. L'écart entre les deux extrémités du vernier et les deux repères à 11° du cadran principal ne doit pas dépasser 5'. Réciproquement, serrez la vis pour aligner le repère « 0 » du cadran principal avec le 0°. Après alignement, le parallélisme entre la face A et la base ne doit pas dépasser 0,01 mm, et la verticalité entre la face B et le repère ne doit pas dépasser 0,01 mm.

(2) En position fixe, l'erreur d'indication du comparateur d'angle réglable ne doit pas dépasser ±10'.

Contenu de l'emballage :

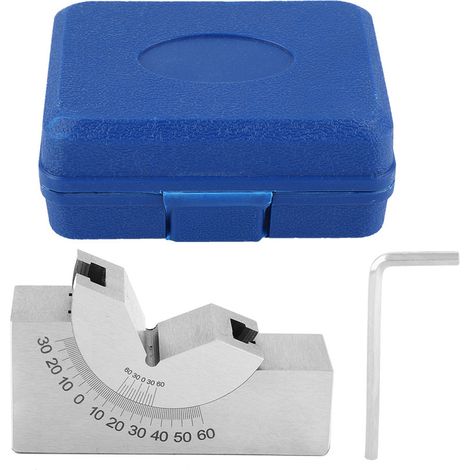

1 x bloc d'angle réglable

1 x clé
