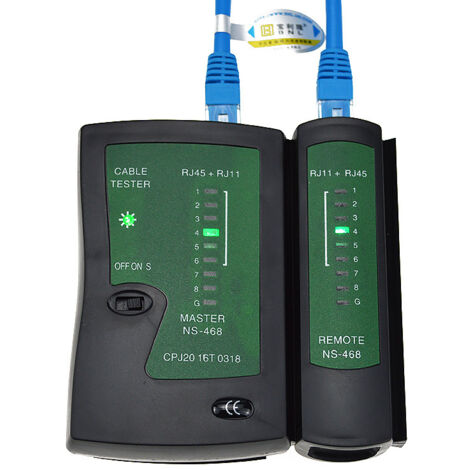

BEBUSINGOTO Testeur de Câbles Réseau RJ11 RJ12 RJ45 Testeur de Câbles Réseau RNIS Testeur de Câbles Patch - Noir

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Produit similaire livré par
Ks Tools – Multimètre numérique 3 1/2 chiffres – Plage de mesure 200 mV à 600 V – Test de diodes et continuité – Affichage LCD – Sécurité CAT III
Ks Tools – Multimètre numérique 3 1/2 chiffres – Plage de mesure 200 mV à 600 V – Test de diodes et continuité – Affichage LCD – Sécurité CAT III
26,13 €
186
Vendu par FRASTAR et 1 autre marchand

Ces articles peuvent vous intéresser !

Wiha Testeur de tension et de continuité 0,5 – 1 000 V AC, CAT IV 2 piles AAA incluses (45217)WIHA
3 options
N°1 des ventes

Wiha Testeur de tension et de continuité 0,5 – 1 000 V AC, CAT IV 2 piles AAA incluses (45217)

14
(102,58€/pc)
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

1. Testez les paires de lignes torsadées 1, 2, 3, 4, 5, 6, 7, 8 et G une par une (paire) et pouvez distinguer laquelle (paire) est erronée, court-circuit et circuit ouvert.

2. L'interrupteur ON est la vitesse de test normale, "S" est la vitesse de test lente et M est la vitesse manuelle.

Test de paire torsadée : mettez sous tension, insérez les fiches du câble réseau dans le testeur principal et le testeur à distance respectivement, les voyants de l'unité principale clignotent un par un de 1 à G :

Testeur principal : 1-2-3-4-5-6-7-8-G

Testeur à distance : 1-2-3-4-5-6-7-8-G (RJ45)

1-2-3-4-5-6------(RJ12)

1-2-3-4----------(RJ11)

Si le câblage est anormal, il s'affichera comme suit :

1. Lorsqu'un câble réseau tel que le n° 3 est déconnecté, les voyants n° 3 du testeur principal et de la borne de test à distance ne s'allument pas.

2. Lorsque plusieurs lignes ne sont pas connectées, les voyants ne s'allument pas.Lorsque le câble réseau est connecté à moins de deux lignes, les voyants ne s'allument pas.

3. Lorsque les deux câbles réseau sont hors service, exemple 2 et 4 sont hors service, l'affichage est le suivant :

Testeur principal inchangé : 1-2-3-4-5-6-7-8-G

La borne de test à distance est : 1-4-3-2-5-6-7-8-G

4. Lorsqu'il y a 2 courts-circuits dans le câble réseau, le testeur principal ne s'allume pas et les voyants des deux lignes court-circuitées à l'extrémité du test à distance s'allument légèrement. S'il y en a plus de 3 (y compris 3)

Lorsqu'un court-circuit se produit, les voyants de tous les numéros d'équipotentielles en court-circuit sont éteints.

Si vous testez le panneau de brassage et le module de base murale, deux cavaliers correspondants (tels que 110P4-RJ45) sont nécessaires pour mener au testeur.

Test de câble coaxial : si le câble est bon, les voyants BNC aux deux extrémités clignotent en vert en même temps

Caractéristiques

  • Marque
    BEBUSINGOTO
  • Batterie ou pile incluse
    Non
  • Matières
    Plastique
  • Mode d'affichage
    Numérique
  • Poids
    200 g
  • Tension électrique
    9 V
  • Réf. ManoMano
    ME92590380
  • MMID
    687767846613
  • Réf. fabricant
    BEQQ-03892
  • EAN
    9381783104422

Questions fréquentes

Comment le testeur identifie-t-il les câbles défectueux ou en court-circuit ?

Le testeur vérifie chaque paire de lignes torsadées individuellement et indique les paires défectueuses par l'absence d'allumage des voyants correspondants. En cas de court-circuit, les voyants des lignes concernées s'allument légèrement, tandis que les voyants des autres lignes restent éteints.

Quelles sont les différentes vitesses de test disponibles et comment les sélectionner ?

Il existe trois vitesses de test : normale, lente et manuelle. L'interrupteur ON permet de sélectionner la vitesse normale, 'S' pour la vitesse lente, et 'M' pour la vitesse manuelle.

Est-il possible de tester des câbles coaxiaux avec cet appareil, et comment cela fonctionne-t-il ?

Oui, cet appareil peut tester des câbles coaxiaux. Si le câble est en bon état, les voyants BNC aux deux extrémités clignotent en vert simultanément.
