Description générale

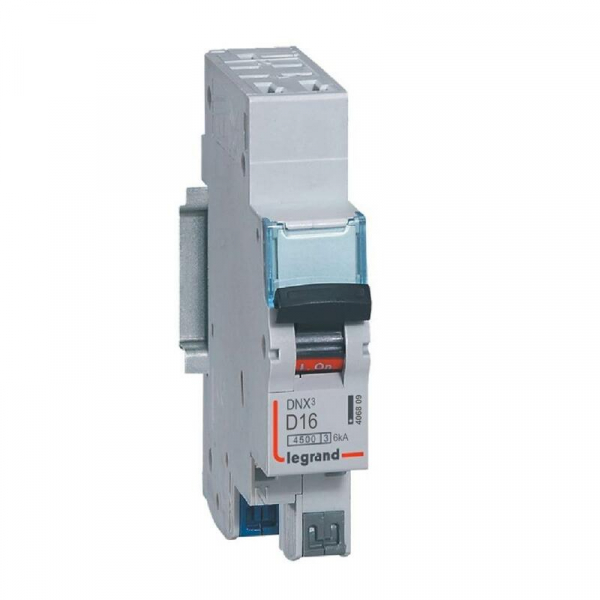

Le disjoncteur modulaire DNX3 1P+N Courbe D 16A 6kA Auto Legrand est conçu pour assurer la protection contre les surcharges et les courts-circuits dans les circuits domestiques et tertiaires, notamment ceux avec des pics de courant élevés. Sa connexion automatique permet une installation rapide et fiable sans vis. Compact et compatible avec les rails DIN, il s'intègre facilement dans tous les tableaux modulaires.
Spécifications techniques
- Type d'appareillage : Disjoncteur magnéto thermique
- Nombre de pôles : 2 (phase - neutre)
- Intensité : 16 A
- Tension d'utilisation : 230 V
- Courbe de détection : D
- Pouvoir de coupure : 6 kA
- Profondeur d'encastrement : 44 mm
- Largeur : 17.8 mm
- Hauteur : 94.8 mm
- Poids : 100 g
- Température ambiante en fonctionnement : -25 à 70 °C
- Température de stockage : -40 à 70 °C
- Fréquence : 50-60 Hz
- Degré de pollution : 2
- Classe de protection (IP) : IP20
- Résistance aux chocs (IK) : IK02
- Section de raccordement câble souple : 0.75-4 mm²
- Section de raccordement câble rigide : 0.75-4 mm²
Compatibilité et accessoires
- Compatible avec le peigne HX3 optimisé universel mono réf. 4 049 26/37
- Compatible avec tétrapolaire réf. 4 052 00/01/02/10
Installation
- Installer le disjoncteur sur rail DIN
- Insérer automatiquement les conducteurs dans les bornes
- Vérifier le blocage automatique
- Tester le bon fonctionnement
Utilisation
- Protection des moteurs domestiques et pompes
- Circuits de chauffage domestiques
- Circuits avec pics de courant ponctuels
- Circuits domestiques et tertiaires à forte intensité
Autres informations
- Disjoncteur adapté aux courants d'appel générés lors du démarrage de moteurs de climatisation.
- Équipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé.
- Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge.
