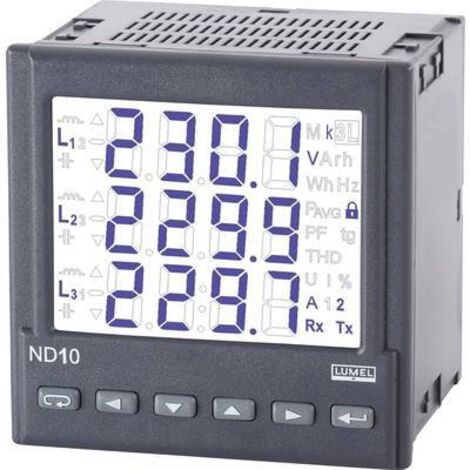

Lumel ND10 22100E1 Y617031

enquête

Dimensions encastrées 96 x 96 mm
Appareil multifonction
Ecran LCD rétroéclairé 8,89 cm
Indice de protection IP65
Interface RS-485 Modbus

description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Appareil de mesure multifonction pour la mesure des paramètres de courant alternatif triphasé. L'alimentation est prélevée sur les tensions de mesure L3-N.

L'appareil de mesure numérique programmable pour panneau de contrôle ND10 permet la mesure des paramètres des réseaux triphasés chargés symétriquement et asymétriquement, avec 4 câbles pour l'affichage simultané des grandeurs de mesure et leur transmission numérique. L'appareil de mesure permet la commande et l'optimisation des appareils électriques et des systèmes et installations industriels.
Il permet la mesure de la valeur effective de la tension et du courant, de la puissance apparente, active et réactive, de l'énergie active et réactive, des facteurs de puissance, de la fréquence, de la puissance active moyenne à 15, 30 et 60 minutes, et du THD. De plus, la valeur effective du courant dans le conducteur neutre est calculée par les vecteurs des courants de phase. Les valeurs de tension et de courant sont multipliées par les rapports de transformation courant et tension programmés du convertisseur de mesure. Les valeurs de puissance et d'énergie affichées prennent en compte les rapports de transformation programmés. Toutes les grandeurs mesurées peuvent être transmises à un système principal via l'interface RS-485. Les sorties de relais signalent le dépassement des grandeurs de mesure choisies. La sortie d'impulsions permet le contrôle pour le contrôle de la consommation de l'énergie active à trois phases. L'appareil de mesure est équipé d'un système de détection et de signal des mauvais ordres de phase.

traits

Unités de mesure : A, V, kW, kVA, kvar, Wh, VArh, Hz, facteur de puissance, THD · Interface RS-485 Modbus · 2 sorties relais · 1 sortie d'impulsion · Borne du transformateur de courant (courant secondaire 5 A).

livraison

Joint · Fixation pour montage sur panneau · Mode d'emploi.

fabricant et numéro du fabricant

LumelND10 22100E1

notes spéciales

Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

données techniques

• Hauteur: 96 mm
• Largeur: 96 mm
• Longueur: 77 mm
• Poids: 300 g
