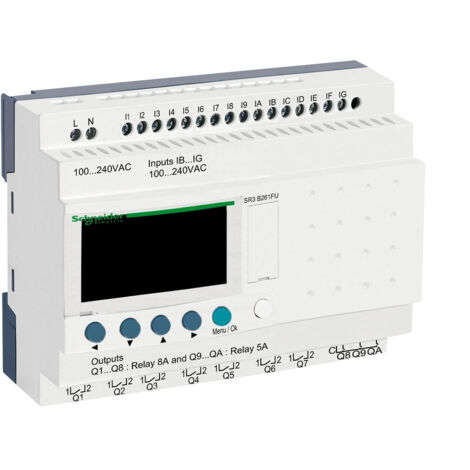

Relais intelligent modulaire Zelio Logic - 26 ES - 100..240VCA horloge affichage - SR3B261FU

ComplémentairesAffichage local : AvecNombre de lignes de schéma de contrôle : 0...500 with FBD programming 0...240 with ladder programmingTemps de cycle : 6...90 msTemps de sauvegarde : 10 ansà 25 °CDérive de l'horloge : 6 ,s/moisà 25 °C 12 ,min/anà 0...55 °CVérifications : Mémoire du programme à chaque mise sous tension[Us] tension d'alimentation : 100...240 VLimites de la tension d'alimentation : 85...264 VFréquence d'alimentation : 50/60 HzCourant d'alimentation : 100 mAà 100 V (sans extension) 50 mAà 240 V (sans extension) 60 mAà 240 V (avec extensions) 80 mAà 100 V (avec extensions)Puissance consommée en VA : 12 VA sans extension 17 VA avec extensionsTension d'isolement : 1780 VType de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées)Nombre entrées TOR : 16Tension entrées TOR : 100...240 V CACourant d'entrée numérique : 0.6 mAFréquences d'entrée numérique : 47...53 Hz 57,..63 HzTension état 1 garanti : >,= 79 V pour entrée TORTension état 0 garanti : <,= 40 V pour entrée TORCourant état 1 garanti : >, 0.17 mA pour entrée TORCourant état 0 garanti : <, 0.5 mA pour entrée TORImpédance d'entrée : 350 kOhm (entrée TOR)Nombre de sorties : 10 relais sortie(s)Limites de la tension de sortie : 24...250 V CA 5...30 V DC (sortie relais)Description des contacts : NO pour sortie relaisCourant thermique de sortie : 5 ,A pour 2 ,sorties (sortie relais) 8 ,A pour 8 ,sorties (sortie relais)Durée de vie électrique : 500000 cycle AC-12à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 500000 cycle AC-15à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1 500000 cycle DC-12à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 500000 cycle DC-13à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1Pouvoir de commutation en mA : >,= 10 mAà 12 V (sortie relais)Taux de disponibilité en Hz : 0.1 Hz (au courant nominal) pour sortie relais 10 Hz (sans charge) pour sortie relaisDurée de vie mécanique : 10000000 cycle (sortie relais)[Uimp] tension assignée de tenue aux chocs : 4 kV conformément à EN/IEC ,60947-1 et EN/IEC ,60664-1Horloge : AvecTemps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais 5 ms (de phase 1 à phase 0) pour sortie relais 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR 50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR 50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR 50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TORMode de raccordement : Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 semi-solide Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 rigide Bornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...AWG 14 souple avec embout Bornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 rigide Bornes à vis, capacité de serrage: 2 ,x ,0,25 à 2 ,x 0,75 ,mm² AWG 24 à AWG 18 souple avec emboutCouple de serrage : 0.5 N.mCatégorie de surtension : III conformément à EN/IEC 60664-1Poids : 0.4 kg
