Description générale

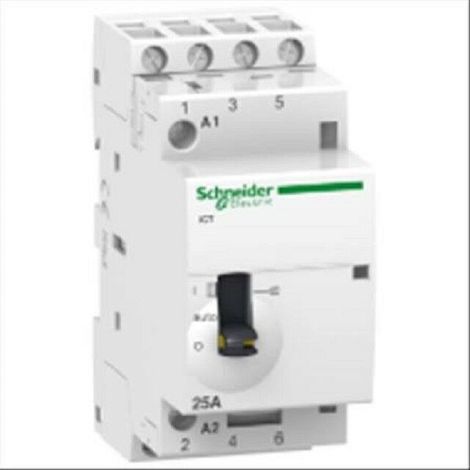

Le contacteur modulaire Acti9 iCT est conçu pour des applications variées, notamment l'allumage, le chauffage et le contrôle de moteurs. Il est équipé de 3 pôles (3 NO) et fonctionne avec une tension de 230 à 240 V CA à une fréquence de 50 Hz. Ce modèle est idéal pour une installation sur rail DIN symétrique de 35 mm et se distingue par sa couleur blanche et ses dimensions compactes de 81 mm de hauteur, 36 mm de largeur et 60 mm de profondeur.Spécifications techniques
- Courant assigné d'emploi : 25 A AC-7A, 8.5 A AC-7B
- Tension assignée d'emploi : 400 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Puissance maximum : 1,6 W à 400 V CA
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Durée de vie électrique : 200 000 cycles CA 50 Hz
- Degré de protection : IP20
- Niveau de pollution : 3
- Tropicalisation : 2
- Température de fonctionnement : -5 à 60 °C
- Température ambiante pour le stockage : -40 à 60 °C
- Humidité relative : 55 °C
- Altitude de fonctionnement : 2000 m
- Dissipation thermique : 1,6 W
- Intensité du signal sonore : 30 dB
Compatibilité et accessoires
- Accessoires associés : IACTc, IACTp, IACTs, IATEt
Installation
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN symétrique 35 mm
- Pas de 9 mm : 4
Utilisation
- Type de commande : Contrôle à distance
- Fréquence de commutation : 100 commutations/jour
- Signalisation locale : Indicateur d'action
Autres informations
- Couple de serrage : 0.8 N.m pour les circuits de puissance et de télécommande
