Ceci est un analyseur d'antenne à ondes courtes vectoriel NanoVNA. Il est parfaitement adapté pour mesurer une variété de paramètres essentiels, notamment les paramètres S, le TOS (Taux d'Ondes Stationnaires), la phase, le délai et le diagramme de Smith.
L'appareil offre une plage de mesure de fréquence étendue de 50 kHz à 900 MHz. La puissance de sortie RF est de -13 dBm, pouvant atteindre un maximum de -9 dBm. Sa plage de mesure dynamique est impressionnante : 70 dB de 50 kHz à 300 MHz, 60 dB de 300 à 600 MHz et 50 dB de 600 à 900 MHz (avec le firmware étendu activé). Le TOS au niveau des ports est excellent, inférieur à 1.1.
Pour une visualisation claire, il est équipé d'un écran TFT de 2,8 pouces (320 x 240 pixels). La connectivité est assurée par une interface USB Type-C, utilisant un mode de communication CDC (en série). L'alimentation se fait via USB 5V (120 mA), et il intègre une batterie interne de 600 mAh avec un courant de charge maximum de 0,8 A.
L'analyseur permet 101 points de balayage (fixe). Il prend en charge le suivi de 4 traces simultanées, 4 marqueurs et permet de sauvegarder jusqu'à 5 jeux de réglages.
Les dimensions de la carte électronique principale sont de 55 x 86 x 12 mm (soit 2,17 x 3,39 x 0,47 pouces), dimensions données sans les connecteurs et l'interrupteur.

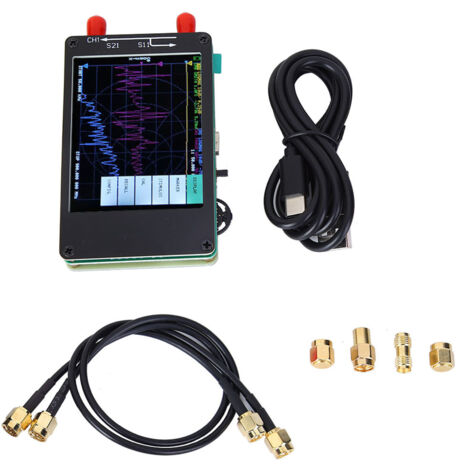

Votre commande comprend l'ensemble complet suivant :
1 x Analyseur NanoVNA
1 x Câble USB
2 x Câbles de connexion
3 x Connecteurs jaunes
1 x Connecteur argenté
Caractéristiques
- MarqueLISATR
- Longueur15 cm
- Largeur10 cm
- Hauteur4 cm
- MatièresPlastique
