Analyseur d'antenne réseau NanoVNA-H, affichage de la puissance, écran tactile à faible bruit, mesure du ROS et des paramètres S, carte SD, analyseur vectoriel MF/HF/VHF/UHF (50 kHz - 1,5 GHz)

Description : L'analyseur de circuits vectoriels Nano VNA-H (50 kHz - 1,5 GHz) est conçu pour mesurer et analyser les paramètres des circuits dans la gamme de fréquences de 50 kHz à 1,5 GHz. Il s'adresse aux ingénieurs, techniciens et passionnés d'électronique radio. Le Nano VNA-H permet de mesurer les paramètres S, notamment la réflectivité, le coefficient de transfert et le déphasage. Vous pouvez ainsi déterminer le rendement du circuit, la présence de pertes et divers transitoires. L'une des caractéristiques du Nano VNA-H est sa large gamme de fréquences, ce qui permet d'analyser aussi bien les signaux basse fréquence que les systèmes haute fréquence. La fonction de suivi intégrée permet de visualiser l'évolution des paramètres sur le graphique. De plus, cet appareil portable offre une grande précision et un faible bruit. Le Nano VNA-H se contrôle et se configure via une interface utilisateur conviviale et intuitive. Il est équipé d'un écran LCD affichant des informations graphiques et les résultats d'analyse du réseau en temps réel. Sa taille compacte et sa légèreté facilitent son utilisation en laboratoire et sur site. Ses batteries longue durée garantissent son autonomie, même dans les zones isolées. Le port USB permet de recharger la batterie et de se connecter à un ordinateur. Nouvelle version améliorée : réduction du bruit d'alimentation et du bruit lors de l'utilisation d'harmoniques ; batterie intégrée de 400 mAh ; possibilité d'ajouter une carte microSD pour le stockage des données de test ; prise en charge de l'horloge temps réel (RTC). Renommez les ports en Port1 et Port2.


Spécifications :
MicroSD : Prend en charge jusqu’à 32 Go et uniquement le mode SPI
Fréquence de mesure : 50 kHz à 1,5 GHz
Puissance de sortie RF : -13 dBm (maximum -9 dBm)
Précision de la fréquence : <2 ppm
Stabilité de la fréquence : <0,5 ppm
Plage de mesure : ● Plage de mesure : 70 dB (50 kHz à 300 MHz), 50 dB (300 MHz à 900 MHz), 40 dB (900 MHz à 1 500 MHz)
ROS du port : 1,1
Écran : TFT 2,8 pouces (320 x 240)
Interface USB : USB Type-C ; Mode de communication : CDC (série)
Alimentation : USB 5 V 120 mA, batterie intégrée de 400 mAh, courant de charge maximal de 1 A, autonomie supérieure à 4 heures en utilisation continue
Nombre de points d'étalonnage : 101 (fixes)
Nombre de points de balayage : 101 (fixes)
Caractéristiques : Affichage du niveau de batterie, faible bruit, emplacement pour carte SD

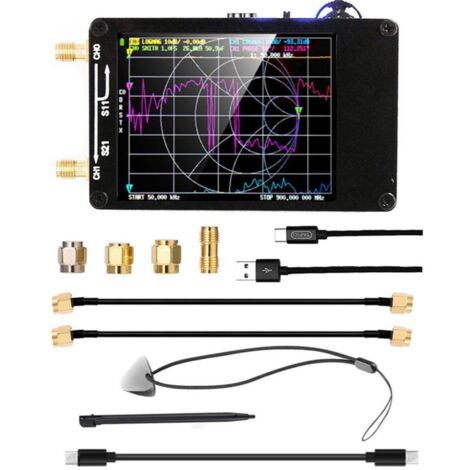

Contenu de l'emballage :
1. NanoVNA * 1 (avec écran tactile de 2,8 pouces et batterie de 400 mAh)
2. Câble RF RG174 SMA mâle-mâle * 2
3. Connecteur USB Type-C vers USB Type-C
4. Câble de données USB Type-C * 1
5. Manuel d'utilisation simplifié * 1
6. Stylet tactile * 1
7. Manipulateur électronique * 1
8. Kit d'étalonnage simplifié SMA * 1 9. Kit d'étalonnage simple SMA OUVERT * 1
10. Kit d'étalonnage simple SMA COURT * 1
11. Connecteur SMA femelle-femelle * 1
