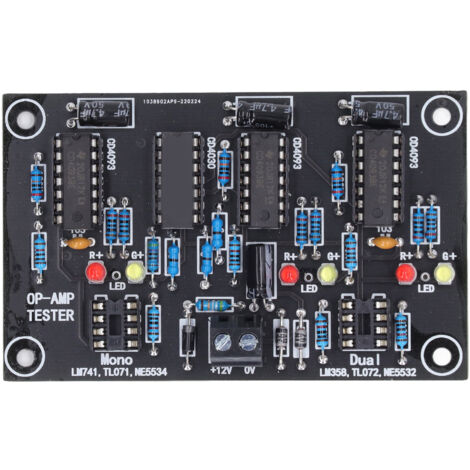

Amplificateur opérationnel simple double OP, Module de carte de test TL071 TL072 TL081 TL082

Caractéristiques:

1. Juge pratique : carte de circuit de blindage à ampli op simple et double ampli op, la carte de circuit imprimé peut juger si le circuit intégré peut être amplifié et peut juger grossièrement le taux de conversion de la puce.
2. MODÈLES D'AMPLI OP SIMPLE: Prend en charge le test d'ampli op simple et double, prend en charge LM741, LF356, NE5534, TL071, TL081, OP07 et d'autres amplis op simples
3. MODÈLES DOUBLE OP AMP: Prend en charge LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 et d'autres amplis op doubles standard
4. Découvrez les puces à basse vitesse : ce produit peut trouver ces puces à basse vitesse déguisées en puces à haute vitesse, utiles et pratiques.
5. Circuit imprimé fiable : fabriqué à partir de matériaux PCB d'excellente qualité, avec fiabilité et miniaturisation, bon entretien et interchangeabilité.

Spécifications:

Type d'élément : Amplificateur opérationnel
Matériau : PCB
Taille du produit : env. 92 x 57 x 17 mm / 3,62 x 2,24 x 0,67 pouces
Tension de fonctionnement : DC 12 V
Courant de fonctionnement : plus de 100 mA
Introduction au principe :
IC1a dans le circuit est connecté à un multivibrateur et à un opérationnel amplificateur avec une fréquence d'environ 1 Hz. L'état de fonctionnement de l'amplificateur inverseur connecté au gain unité à tester.
IC2 ​​est une porte EX OU dont la table de vérité est que la sortie est 1 lorsque les deux entrées sont inversées.
Donc :
Si l'ampli opérationnel. Normal, le point A et le point B de IC2 doivent être inversés, donc C vaut 1, et il est toujours 1 après IC1b et 1d, donc la LED jaune D3 est allumée ;
Si l'ampli op. Lorsque la sortie est ouverte, le point C de IC2 doit être 0 tout le temps. Après avoir traversé IC1c, il devient 1 et la LED rouge D4 est allumée.
Si l'ampli opérationnel est court-circuité en interne. Avec la tension de sortie fixée comme positive ou négative, la sortie d'IC1c est également une onde carrée basse fréquence de 1 Hz, et les LED rouge et jaune clignoteront alternativement.
Pour les puces avec des taux de balayage inférieurs, l'état indiqué par la LED est toujours jaune, avec un léger éclair rouge. Cela peut également être utilisé pour juger approximativement du taux de conversion de la puce. Étant donné que la plupart des puces d'occasion sur le marché utilisent des taux de conversion faibles plutôt que des taux de conversion élevés, il est également possible de juger si les puces sont contrefaites.
Le test réel des puces à faible taux de conversion telles que : OP07, LM741, le la lumière jaune est toujours allumée, la lumière rouge est légèrement allumée.
Le test réel des puces à taux de conversion élevé telles que : TL071, NE5534, MC34071 et autres puces, la lumière jaune est toujours allumée et la lumière rouge est éteinte.
Modèles d'amplificateurs opérationnels simples : LM741, LF356, NE5534, TL071, TL081, OP07 et autres amplis opérationnels simples.
Modèles d'amplificateurs opérationnels doubles : LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827 et d'autres amplificateurs opérationnels doubles de l'ensemble standard.

Liste de colis:

1 x amplificateur opérationnel

Remarque:

Cette carte est destinée uniquement à ceux ayant des connaissances professionnelles en électronique, elle ne fournit pas de conseils d'utilisation ni d'assistance technique. Débutants, n'achetez pas.
