Description générale

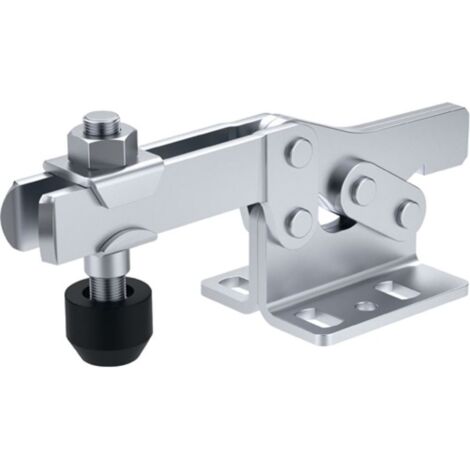

La sauterelle de serrage horizontale no. 6837M taille 3 est conçue pour un usage pratique et efficace. Ce modèle est équipé d'un pied horizontal et permet de retirer la poignée pour éviter les interférences lors de l'application. La poignée amovible (no 6837H) doit être commandée séparément.Spécifications techniques
- Taille : 3
- Hauteur de serrage : 32 mm
- Longueur serré : 134 mm
- Hauteur serré : 48,5 mm
- Hauteur ouvert : 48,5 mm
- Force de maintien F1 : 1,8 kN
- Force de maintien F2 : 2,5 kN
- Ø de perçage : 6,5 mm
- Envergure : 38 mm
- Vis arrière : M8 x 45
- Dimensions : C: 25,7 mm, D: 6,5 mm, a: 90°, G: 15 mm, HW min.: -2 mm, L: 13 mm, Q: 14 mm, P: 50 mm, K: 7 mm, A: 8 mm, HW max.: 9 mm, H1: 48,5 mm, M1: 31,6 mm, I: 15 mm, B: 73 mm, D1: 5,1 mm, M: 22-31,8 mm, N: 45,5 mm, H: 32 mm
