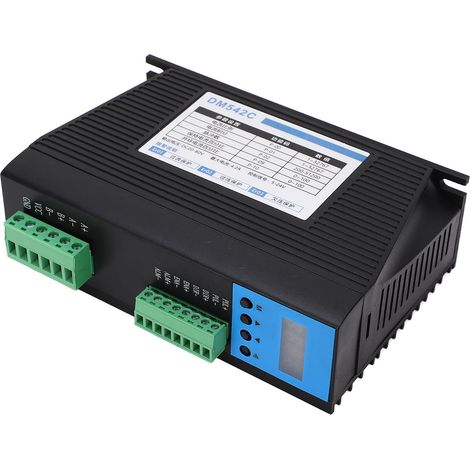

Affichage numérique 57 86 pilote de moteur pas à pas contrôleur de fonction de filtre de lissage 18-80VDC

Caractéristiques:

1. Microcontrôleur : notre pilote de moteur pas à pas a une fonction de microcontrôleur intégrée et une fonction de filtre de lissage, l'entrée externe peut fonctionner normalement sans accélération ni décélération.
2. Puce et réglage : le pilote de moteur pas à pas prend en charge en interne le mode de pointage avec une puce intelligente dédiée au contrôle du moteur 32 bits, un réglage de subdivision de 200 à 51200 et un réglage de courant de 0 à 6,5 A.
3. Algorithme et signal différentiel isolé : le pilote de moteur pas à pas adopte un algorithme de contrôle de courant vectoriel, de vitesse et de position en boucle fermée avec une entrée de signal différentiel isolé de coupleur optique, et la fréquence de réponse des impulsions peut atteindre 200 KHZ.
4. Affichage et clé : le pilote de moteur pas à pas adopte un affichage à tube numérique LED à 4 chiffres avec 4 touches pour un fonctionnement intuitif et pratique.
5. Protection multiple : le pilote de moteur pas à pas dispose de fonctions de protection telles que les surintensités, les surtensions, les survitesses, les surchauffes et les erreurs de suivi.

Spécifications:

Item Type: Stepper Motor Driver
Material: Aluminum Alloy
Continuous Output Current:
Minimum Value: 1A
Maximum Value: 4.2A
Input Supply Voltage:
Minimum: 18VAC
Typical: 24VAC
Maximum: 80VDC
Logic Input Current:
Minimum: 7mA
Typical: 10mA
Maximum: 20mA
Overall Power Maximum: 120W
Fréquence d'impulsions:
Valeur minimale: 0
Valeur maximale: 200 kHz
Résistance à l'isolation Minimum: 500mΩ
Logique de port de sortie numérique Courant maximum: 100mAm
Tension de port de sortie numérique Sostand maximum: 24V
UTILISATION DE REFRIMINATION: Évitement du refroidissement naturel ou du vif du vif du gaz
Aussi possible
Température: 0 ℃ -50 ℃
Humidité: 40-90% Rh
Vibration: 10-55Hz / 0,15 mm
Température de stockage: -20 ℃ - + 65 ℃
Poids: Env. 300g / 11 oz

Comment utiliser:

Renforcement des méthodes de dissipation thermique (1) La température de travail fiable du lecteur est généralement à moins de 60 ℃, et la température de travail du moteur est à moins de 80 ℃. (2) Veuillez utiliser le montage latéral droit du lecteur pour former une forte convection d'air à la surface du dissipateur de chaleur; Si nécessaire, installez un ventilateur près du lecteur pour forcer la dissipation de chaleur pour vous assurer que le lecteur fonctionne à une température fiable.

Liste de colis:

1 x pilote de moteur pas à pas

Remarque:

Tension d'entrée CA en AC18V-80V, entrée DC DC24V - 110V peut fonctionner normalement, la puissance d'alimentation n'est pas supérieure à 200W, plus l'entrée de tension est élevée, plus la torsion du moteur de réglage actuel est élevée, les performances à haute vitesse, mais plus la chaleur du moteur, en principe, plus longtemps que pour répondre à l'utilisation, plus le réglage de courant est inférieur, plus le courant.
