Description générale

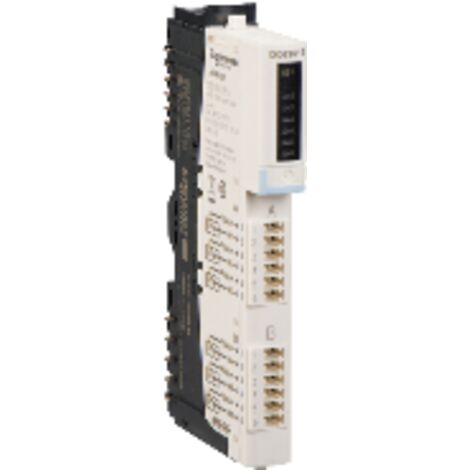

Le kit d'entrée numérique de base Advantys STB est conçu pour fonctionner avec une tension d'alimentation de 24 V CC. Il offre une solution fiable pour la gestion des entrées numériques dans les systèmes d'automatisation. Ce module est équipé de protections intégrées et d'indicateurs LED pour un suivi facile de l'état de fonctionnement.Spécifications techniques
- Limites de la tension d'entrée : 15...30 V à phase 1-3, 5 V à phase 0
- Tension d'entrée acceptable : 30 V
- Tension absolue maximale : 56 V
- Courant d'entrée TOR : 4,5 mA
- État actuel 0 garanti : 2,5 mA
- Type d'entrée numérique : Positif
- Temps de réponse : 5,25 ms de hors circuit à en circuit, 5,75 ms de en circuit à hors circuit
- Type de protection : Fusible intégré sur PDM à action retardée 5 A
- Isolement entre canaux et bus logique : 1500 V pendant 1 minute
- Consommation électrique : 45 mA à 5 V CC pour bus logique
- Marquage : CE
- Catégorie de surtension : II
- Profondeur : 65,1 mm
- Hauteur : 18,4 mm
- Largeur : 125 mm
- Poids : 0,112 kg
Compatibilité et accessoires
- Module d'alimentation STB
- PDT3100/3105
- Embase E/S STBXBA1000
Autres informations
- Protection d'entrée limitée par la résistance
- Filtrage en entrée : 5 ms
- État LED : État du module (RDY) : 1 LED (vert), État canal (IN1 à IN6) : 1 DEL par canal (vert)
- Permutation de secours sous tension : Oui pour NIM de base
