Schneider - Acti9 iDT40T - Disjoncteur - 1P+N - 16A - Courbe B - 4500A/6kA - Ru00e9f : A9P12616

Name: Schneider - Acti9 iDT40T - Disjoncteur - 1P+N - 16A - Courbe B - 4500A/6kA - Ru00e9f : A9P12616
Brand: SCHNEIDER ELECTRIC
SKU: SCH A9P12616
Price: 26.63 EUR
Availability: InStock
Rating: 3 (1 reviews)

Vous achetez pour votre entreprise ?

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par Elecdirect et 5 autres marchands

Ces articles peuvent vous intéresser !

Schneider Electric – Disjoncteur bipolaire 32A courbe D – 2P – 10kA – bornes à vis – pour installation sur rail DIN

11 options

Schneider Electric – Disjoncteur bipolaire 32A courbe D – 2P – 10kA – bornes à vis – pour installation sur rail DIN

~~25,78€~~

Schneider Electric – Disjoncteur bipolaire 40A courbe D – 2P – 10kA – bornes à vis pour câbles 1 à 35mm² – Schneider Acti9 IC60N

~~29,62€~~

11 options

Acti9 IC60 A9F79225

Livraison gratuite

Schneider Electric – Disjoncteur bipolaire 32A – A9F74232 – Courbe C – 400Vca – 6000A/50kA – Pour installations électriques professionnelles

Disjoncteur iC60N 20A - 3pôles - courbe C - 10kA Acti9 Schneider A9F74320

9 options

Disjoncteur iC60N 20A - 3pôles - courbe C - 10kA Acti9 Schneider A9F74320

Schneider Electric – Disjoncteur bipolaire 2P 63A – Courbe C – Type de commande par maneton – Signalisation ON/OFF – A9S65263

N°1 des ventes

Schneider Electric – Disjoncteur bipolaire 2P 63A – Courbe C – Type de commande par maneton – Signalisation ON/OFF – A9S65263

~~16,64€~~

Combiné Disjoncteur + 2 prises de courant embrochable XE - Schneider R9ECS616

Interrupteur sectionneur 2x125 A - Acti9 type iSW292 - Schneider A9S65292

Schneider - Acti9 iSW NA - Interrupteur-sectionneur 40A u00e0 du00e9clenchement - 2P - Ru00e9f : A9S70640

A9n61528 Disjoncteur Courant Continu Dc - 2p - 10a - Courbe C - à Vis - Schneider C60h-dc

18 options

A9n61528 Disjoncteur Courant Continu Dc - 2p - 10a - Courbe C - à Vis - Schneider C60h-dc

~~27,88€~~

Schneider Electric – Disjoncteur bipolaire 1P+N 16 A – Courbe C – Courant de rupture 6000 A / 10 kA – Installation modulaire

Schneider Electric – Disjoncteur bipolaire 2P 63A courbe C – Protection contre court-circuit 10kA – Installation sur rail DIN – A9F74263

Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mm

12 options

Schneider Electric – A9F75410 – Disjoncteur tétrapolaire 10A courbe D – 4P – 10kA – Bornes à vis – Compatible peignes 18mm

254

~~38,40€~~

Interrupteur sectionneur 2x100 A - Acti9 type iSW291 - Schneider A9S65291

7 options

iK60N 2P 32A C - A9K17232

Schneider Electric – A9F74216 – Disjoncteur bipolaire 2P 16A courbe C – 10kA pour installations industrielles – Bornes à vis – 2 modules

~~13,54€~~

A9f74220 - Disjoncteur Bipolaire 2p 20a Courbe C - 2 Modules - 10ka - Schneider Electric Acti9 Ic60n

~~15,34€~~

Schneider Electric – Disjoncteur unipolaire 16A – Courbe C – Peignable – Pouvoir de coupure 3kA – Installation électrique logement

Disjoncteur 2P C 63A 6kA AC iC60N-C63-2 Acti9 A9F04263

Schneider Electric – Disjoncteur bipolaire 63A 2P courbe C 4.5kA 230V – Bornes décalées à vis – Protection électrique domestique

~~29,94€~~

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

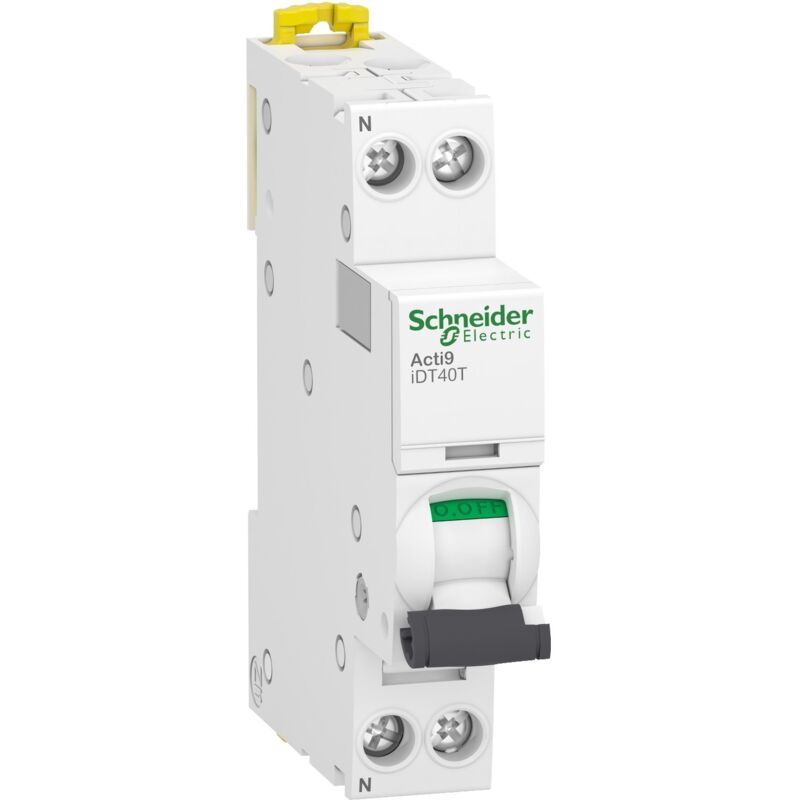

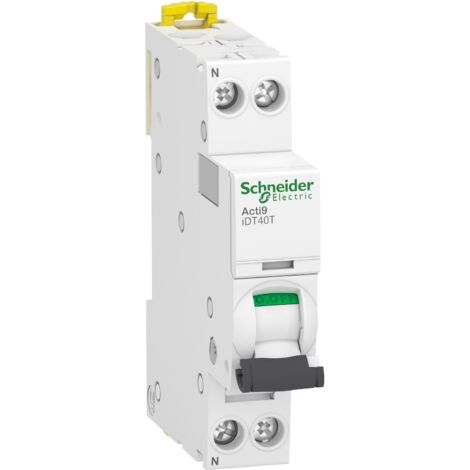

Le disjoncteur modulaire Acti9 iDT40T de Schneider est conçu pour assurer la protection des circuits électriques. Il est de type 1P+N, avec une intensité nominale de 16A et une courbe de déclenchement B, offrant une capacité de coupure de 4500A à 6kA. Ce modèle est idéal pour une utilisation dans des installations domestiques et professionnelles.

Spécifications techniques

Fréquence du réseau : 50 Hz

Tension assignée d'emploi : 230 V CA 50 Hz

Limite de déclenchement magnétique : 3...5 x In

Pouvoir de coupure de service : 4500 A à 100 % Icn

Icu : 6 kA à 75 % Icu

Tension d'isolement : 400 V CA 50 Hz

Tension assignée de tenue aux chocs : 4 kV

Type de commande : Par maneton

Signalisation locale : Indication ON/OFF

Mode d'installation : Encliquetable sur rail DIN

Dimensions : Hauteur 85 mm, Largeur 18 mm, Profondeur 74 mm

Poids : 120 g

Endurance mécanique : 20000 cycles

Endurance électrique : 20000 cycles

Couleur : Blanc

Compatibilité et accessoires

Code de compatibilité : IDT40T

Type de raccordement : Bornes type tunnel haut ou bas

Section de câble : 1...10 mm² souple, 1...16 mm² rigide

Longueur de dénudage des fils : 14 mm

Couple de serrage : 2 N.m

Installation

Installation sur rail DIN avec un pas de 9 mm

Utilisation

Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations électriques.

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Intensité courant
16 A
Quantité par pack
1
Courbe de déclenchement
B
Fonction du disjoncteur
Bipolaire
Fréquence
50 Hz
Hauteur
85 mm
Indice de protection
IP20
Intensité nominale
AC
Largeur
18 mm
Matières
Plastique
Nombre de module(s)
1
Poids
120 g
Pouvoir de coupure
4.5 kA
Tension électrique
230 V
Type de connexion
À vis
Type de disjoncteur
Coupe circuit
Réf. ManoMano
ME15892922
MMID
334168513424
Réf. fabricant
SCH A9P12616
EAN
3606481381231

Questions fréquentes

Quelle est la capacité de coupure de ce disjoncteur et dans quelles conditions est-elle applicable ?

Ce disjoncteur offre une capacité de coupure de 4500 A à 230 V AC en utilisation normale, correspondant à 100 % de son pouvoir de coupure nominal (Icn). Il peut également atteindre une capacité de coupure de 6 kA à 75 % de son pouvoir de coupure ultime (Icu).

Quelles sont les dimensions des fils compatibles avec ce dispositif ?

Ce dispositif est compatible avec des fils souples de section comprise entre 1 et 10 mm² et des fils rigides de section comprise entre 1 et 16 mm². La longueur de dénudage recommandée est de 14 mm.

Comment ce disjoncteur est-il installé sur un rail DIN ?

Ce disjoncteur s'installe par encliquetage sur un rail DIN. Il est conçu pour un montage sur un support de largeur correspondant à 2 pas de 9 mm.
