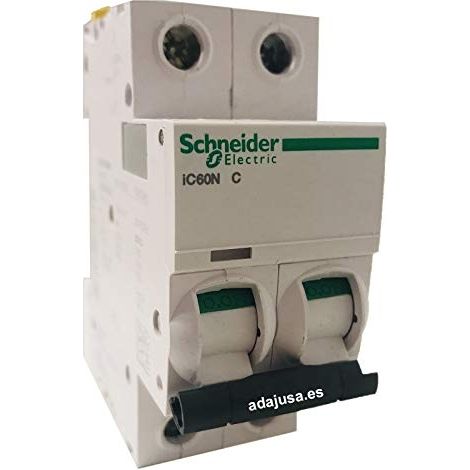

A9f74220 - Disjoncteur Bipolaire 2p 20a Courbe C - 2 Modules - 10ka - Schneider Electric Acti9 Ic60n

15,34€
Produit similaire livré par
Rosvola – Mini disjoncteur 2 voies 40 A 30 mA RCD – 2 MCB (6 A + 16 A) – Tension 230/400 V – Boîtier IP65 pour sécurité - MCB 6 A
Rosvola – Mini disjoncteur 2 voies 40 A 30 mA RCD – 2 MCB (6 A + 16 A) – Tension 230/400 V – Boîtier IP65 pour sécurité - MCB 6 A
17,13 €
Vendu par Achat-Electrique et 5 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur SCHNEIDER Acti9 iC60N est un disjoncteur magnétothermique bipolaire de calibre 20A, conçu pour assurer la protection des lignes électriques dans le secteur tertiaire et industriel. Avec sa courbe C, il protège efficacement vos circuits en cas de courts-circuits ou de surintensités. Ce modèle est adapté aux installations françaises et européennes, offrant une solution fiable pour la sécurité électrique.

Spécifications techniques

  • Tension assignée d'isolement : 500 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 6 kV
  • Pouvoir assigné de coupure de service en court-circuit : 10 kA
  • Limite de déclenchement magnétique : 8 x In +/- 20 %
  • Classe de limitation : 3
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 10 000 cycles
  • Dimensions : hauteur 85 mm, largeur 36 mm, profondeur 78,5 mm
  • Poids : 0,25 kg
  • Couple de serrage : 2 N.m
  • Longueur de dénudage des fils : 14 mm
  • Mode de raccordement : Terminal simple, haut ou bas, rigide (1...25 mm² max) et souple (1...16 mm² max)
  • Compatibilité et accessoires

  • Compatible avec les blocs de distribution du peigne de jeu de barres, haut ou bas
  • Possibilité d'ajouter un bloc différentiel Vigi iC60 Europe en option
  • Installation

  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Utilisation

  • Manette de commande accessible pour connaître l'état du circuit : manette levée = ligne sous tension
  • Autres informations

  • Certifié IEC 60898-1
  • Référence équivalente française : A9F77220
  • Les références européennes sont souvent moins chères, mais ne sont pas conformes à la norme NF.
  • Conseil : pour une installation conforme, évitez de mélanger les appareillages modulaires français et européens dans le même tableau.
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      20 A
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Bipolaire
    • Hauteur
      85 mm
    • Indice de protection
      IP20
    • Intensité nominale
      AC
    • Matières
      Plastique
    • Nombre de module(s)
      1
    • Nombre de pôle(s)
      2
    • Poids
      240 g
    • Pouvoir de coupure
      6 kA
    • Réseau compatible
      Monophasé 230 V
    • Type de disjoncteur
      Coupe circuit
    • Réf. ManoMano
      ME60779566
    • MMID
      762132897400
    • Réf. fabricant
      A9F74220
    • EAN
      3606480079573
