Sabot de charpente à ailes extérieures (P x l x H x ép) 80 x 160 x 230 x 2,5 mm - AL-SE160230 - Alsafix

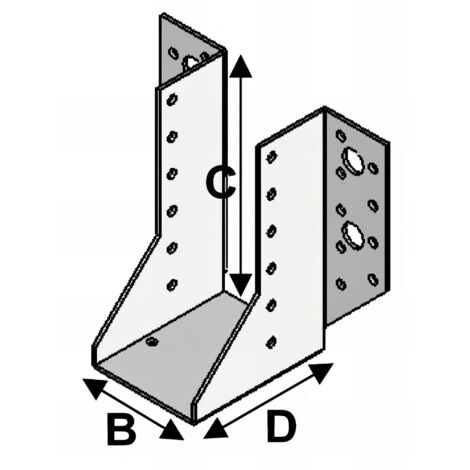

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE160230 Le sabot de charpente à ailes extérieures Alsafix AL-SE160230, de dimensions 80 x 160 x 230 x 2,5 mm (Profondeur x Largeur x Hauteur x Épaisseur), est un connecteur métallique essentiel conçu pour des assemblages robustes et fiables dans le domaine de la charpente. Ce produit, agréé par les organismes de contrôle technique du bâtiment, offre une alternative moderne et performante aux méthodes d'assemblage traditionnelles telles que le tenon et la mortaise. Sa conception ingénieuse permet de préserver l'intégralité de la section du bois, évitant ainsi son affaiblissement et garantissant une participation optimale à la statique de l'ouvrage. Il en résulte la possibilité de réaliser des portées sensiblement plus grandes pour des sections de bois équivalentes, optimisant ainsi la conception structurelle. Caractéristiques Techniques Détaillées Dimensions : Le sabot présente une profondeur (P) de 80 mm, une largeur (l) de 160 mm, une hauteur (H) de 230 mm et une épaisseur (ép) de 2,5 mm. Ces dimensions sont spécifiquement adaptées pour des sections de bois variées, offrant une grande flexibilité d'utilisation. Perçage des Ailes : Aile 1 : Comporte 38 trous d'un diamètre de 5 mm et 8 trous d'un diamètre de 13 mm. Cette configuration de perçage est optimisée pour une fixation polyvalente et résistante, permettant l'utilisation de différents types de fixations (clous, vis, boulons). Aile 2 : Est équipée de 22 trous d'un diamètre de 5 mm, assurant une fixation solide et sécurisée du côté du support. Agréments et Certifications : Ce sabot est un produit ATE (Agrément Technique Européen) et porte le marquage CE, attestant de sa conformité aux normes européennes de qualité et de sécurité pour les produits de construction. Ces certifications garantissent la performance et la fiabilité du connecteur dans des applications structurelles. Matériau et Finition Le sabot de charpente Alsafix AL-SE160230 est fabriqué en acier galvanisé. La galvanisation est un traitement de surface qui consiste à recouvrir l'acier d'une couche de zinc. Cette couche de zinc, d'une épaisseur d'environ 20 µm (20 micromètres), offre une excellente protection contre la corrosion, prolongeant ainsi la durée de vie du sabot et assurant la pérennité de l'assemblage, même dans des environnements potentiellement humides ou exposés. L'acier utilisé correspond aux qualités S 250 GD ou S 280 GD + Z (min Z275) selon EN 10326:2004, garantissant une résistance mécanique élevée. Domaines d'Application Ce sabot à ailes extérieures est conçu pour une large gamme d'applications dans la construction bois et mixte. Il est idéal pour l'assemblage de : Solives : Permet de fixer solidement les solives sur des poutres ou des murs. Pannes : Assure la liaison des pannes avec les fermes ou les murs porteurs. Poutres : Utilisé pour connecter des poutres entre elles ou à des supports verticaux. Renforcement d'assemblages existants : Peut être employé pour consolider des assemblages bois existants, améliorant leur stabilité et leur capacité portante. Le sabot peut être utilisé pour des porteurs en bois massif, bois composite, bois lamellé-collé, acier ou béton, et pour des portés en bois massif, bois composite ou bois lamellé-collé. Avantages Clés Préservation de la Section du Bois : Contrairement aux assemblages traditionnels qui nécessitent des entailles affaiblissant la section du bois, ce sabot permet de conserver l'intégrité du bois, optimisant ainsi sa capacité statique. Installation Rapide et Simple : Sa conception facilite une mise en oeuvre aisée et rapide, réduisant le temps de montage sur chantier. Il ne nécessite pas de fraisage spécifique, ce qui simplifie le processus. Fiabilité Structurelle : Les assemblages réalisés avec ce sabot sont sûrs et validés par les organismes de contrôle, garantissant une stabilité structurelle optimale et une grande fiabilité de l'ensemble de la structure. Polyvalence des Supports : Compatible avec une variété de matériaux pour les porteurs (bois, acier, béton, maçonnerie) et les portés (bois), offrant une grande adaptabilité aux différents projets de construction. Résistance à la Corrosion : La finition galvanisée de 20 µm assure une excellente protection contre la rouille, garantissant une longévité accrue du connecteur et de l'assemblage. Augmentation des Portées : Permet de réaliser des portées plus longues sans avoir à augmenter la section du bois, offrant une plus grande liberté de conception et une optimisation des matériaux. Conditionnement Le sabot de charpente Alsafix AL-SE160230 est généralement conditionné à l'unité ou en lots, selon les besoins des professionnels. Le poids unitaire du sabot est d'environ 1,0 kg, facilitant sa manipulation sur les chantiers. Les informations spécifiques sur le conditionnement et les quantités sont disponibles sur demande ou via la fiche technique détaillée du produit..
