1pc Module Contrôleur Moteur Double Pont H 5-12V 30A Max

35,99€
Produit similaire livré par
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
109,90 €
230
Vendu par MixHome

Ces articles peuvent vous intéresser !

Établi avec panneau perforé tiroir spacieux en acier noirTECTAKE

Établi avec panneau perforé tiroir spacieux en acier noir

246
131,00€
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

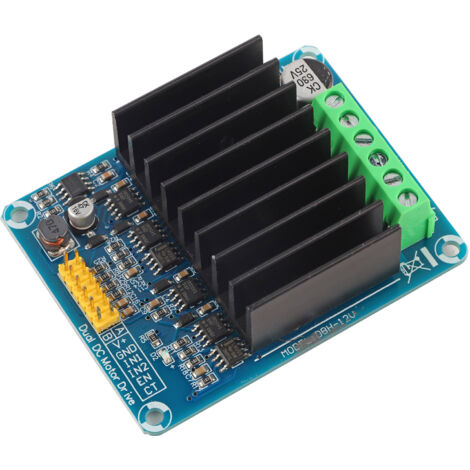

Découvrez notre module de commande de moteur haute performance DBH-12V, conçu pour un contrôle précis et fiable de vos moteurs sans balais et à courant continu. Cette version améliorée intègre un dissipateur thermique pour une meilleure fiabilité et un circuit de détection de courant permettant une conception en boucle fermée PID optimale.

Doté d'un interrupteur haute vitesse supportant une fréquence PWM jusqu'à 200 kHz, il dépasse largement les besoins standards. Ce module robuste supporte de fortes surcharges de courant et intègre une fonction de freinage pour arrêter le moteur rapidement.

Polyvalent, il convient à de nombreuses applications : moteurs de voitures télécommandées, contrôle de réfrigération semi-conducteur (effet Peltier), moteurs DC classiques et commande de bobines de déflexion électromagnétique.

Son alimentation est simple avec une large plage de tension d'entrée de 3 à 15V CC. Il fonctionne même si la tension d'une batterie 12V descend jusqu'à 3V. Il utilise des MOSFET à très faible résistance interne (0,003 ohm), minimisant les pertes. La puce driver intègre des fonctions de freinage matériel et de récupération d'énergie.

**Spécifications détaillées :**

* **Modèle :** DBH-12V

* **Tension nominale :** 5-12V CC (Maximum 14,6V)

* **Courant de repos :** < 30mA ±5mA

* **Courant d'opération :** Maximum 30A par canal

* **Résistance interne (par canal) :** 12 mΩ

* **Fréquence d'impédance de charge :** 200 kHz

* **Cycle de service PWM :** 0% à 98%

* **Fréquences recommandées :** Moteur normal : 16 kHz / Moteur sans balais : 80 kHz / Réfrigération semi-conducteur : 500 Hz à 80 kHz

* **Niveaux de tension d'entrée de signal :** Bas : 0 à 5V / Haut : 2,5 à 13V (compatible 3,3V, 5V, 12V)

* **Sortie de mesure de courant :** Tension de sortie CT(V) = Courant(A) x 0,155

* **Dimensions :** 7,2 x 5,7 x 2 cm

**Contenu du colis :** 1 x Module de commande de moteur DBH-12V.

Pour un fonctionnement stable, le cycle de service PWM ne doit pas dépasser 98%. Veuillez sélectionner la fréquence PWM en fonction du type de charge.
