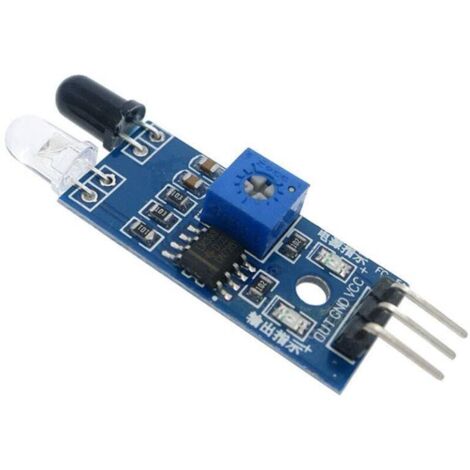

10pcs module de capteur d'évitement d'obstacle infrarouge infrarouge pour robot de voiture intelligent arduino photoélectrique réfléchissant à 3 fils pour robot de voiture intelligent arduino
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Caractéristique :
1, lorsque le module détecte un obstacle devant le signal, le voyant vert s'allume au niveau de la carte, tandis que le port OUT maintient une sortie de signal faible, le module détecte la distance 2 ~ 30cm,
angle de détection 35 °, la distance peut détecter le potentiel est ajustée dans le sens des aiguilles d'une montre potentiomètre de réglage, détecte les augmentations de distance ; potentiomètre de réglage dans le sens antihoraire, réduisant la distance de détection.
2, la détection de réflexion infrarouge active du capteur, la réflectivité cible et donc la forme est la distance de détection critique.
Où la distance de détection minimale est noire, blanche , maximum ; petits objets éloignés d'une petite zone, une grande zone du Grand.
3, le port de sortie du module de capteur peut être directement connecté au microcontrôleur IO peut également piloter directement un relais 5V ; Connexion : VCC-VCC ; GND-GND ; OUT-IO
4, comparateurs LM393, stable ;
5, le module peut être une alimentation 3-5V DC. Lorsque l'alimentation est allumée, le voyant d'alimentation rouge s'allume ;
6, avec les trous de vis de 3 mm, installation fixe facile ;
7, taille de la carte : 3,2 CM * 1,4 CM< /p>
8, chaque module a été expédié tension de comparateur de seuil ajustée par potentiomètre bon, cas non spécial, pas de potentiomètre réglable.
PIN Description :</ p>
1 VCC 3.3V-5V tension externe (peut être directement connecté à 5v et 3.3v MCU MCU)
2 GND GND Externe
3 OUT sortie numérique petite carte interface (0 et 1)
Le forfait comprend :
10 * Module de capteur infrarouge d'évitement d'obstacles infrarouge
Caractéristiques
- MarqueTKAAKT
- Longueur3.2 cm
- Largeur1.4 cm
- Tension électrique3.3 V
- MatièresPlastique
Questions fréquentes
La distance de détection minimale est de 2 cm et la distance maximale est de 30 cm. Cette portée peut être ajustée à l'aide d'un potentiomètre.
Le port de sortie peut être directement connecté à un microcontrôleur IO ou piloter un relais 5V. Les connexions sont : VCC à VCC, GND à GND, et OUT à IO.
Ce module nécessite une alimentation de 3 à 5V DC. Lorsqu'il est alimenté, un voyant d'alimentation rouge s'allume.
