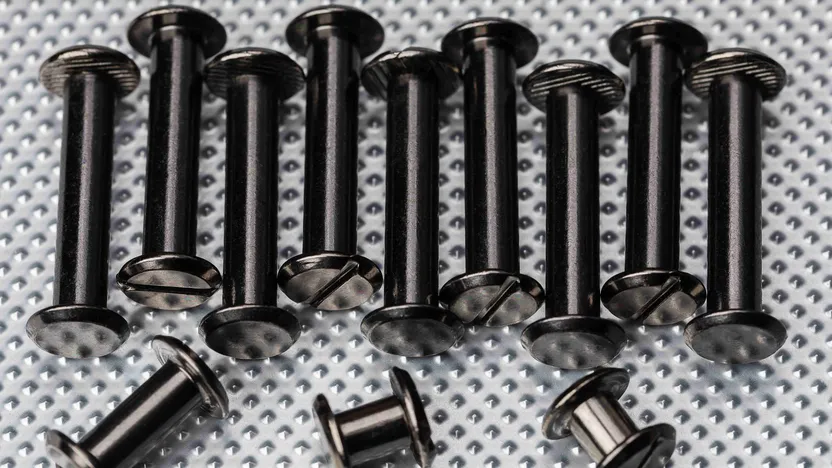

Une vis relieuse permet de réunir par serrage deux éléments disjoints. Elle se compose d’une partie mâle, la vis, et d’une partie femelle, la douille. Certains assemblages incluent une tige filetée pour deux douilles. On les retrouve dans plusieurs domaines distincts : le bâtiment, l’ameublement et la reliure.

Caractéristiques importantes

  • Utilisations
  • Types d'assemblages
  • Finitions
Découvrez nos vis relieuses !

La fonction d’une vis relieuse est de permettre la réunification par serrage de deux éléments séparés. Elles se présentent sous la forme d’un ensemble en deux ou trois parties comprenant /

  • une partie mâle, la vis ;
  • une partie femelle, l’écrou borgne ou douille et/ou une tige filetée.

On va les retrouver dans trois domaines distincts :

  • le bâtiment ;
  • l’ameublement ;
  • la reliure.
Voir le catalogue ManoMano
Vis relieuse

Les vis relieuses que l’on trouve dans le domaine du bâtiment sont des vis pour le serrage des ensembles pour portes. Leur fonction est de réunir les deux plaques, ou les rosaces, d’un ensemble pour porte et de les maintenir par serrage sur la porte.

Elles se composent d’une vis à tête fraisée et d’une douille faisant office d’écrou, à col long sous tête, et également à tête fraisée. Elles revêtent plusieurs finitions :

  • chromée brillante ou satinée ;
  • laiton poli ;
  • inox ;
  • de couleur.

Certaines vis relieuses sont en trois parties : une tige filetée et deux écrous borgnes. Leur fonction est la même que celle des vis en deux parties. L’avantage d’avoir deux écrous borgnes estd’utiliser la longueur de tige filetée souhaitée, lorsque les portes sont très épaisses par exemple.

La tête des vis comme des douilles comporte une empreinte pouvant recevoir la lame d’un tournevis plat.

Voir le catalogue ManoMano
Vis

Dans le domaine de l’ameublement, il existe plusieurs types de vis relieuses, ayant chacune une forme et une fonction qui lui est propre :

  • Vis et douille à tête large, pour l’assemblage de panneaux.
  • Vis à tête ronde, écrou à embase et étriers, pour l’assemblage de plan de travail.
  • Vis à tête cylindrique ou fraisée et plot tourillon, pour l’assemblage encastré.

Les vis d’assemblage de panneaux

À tête large, ces vis permettent la réunion des joues de deux caissons d’un meuble. On les trouve par exemple pour rejoindre deux caissons de meuble de cuisine aménagée. Tout en permettant le bon ajustage entre deux panneaux, ils donnent la possibilité d’un démontage ultérieur des caissons.

Ces vis peuvent être avec des douilles en plastique ou en métal.

Les vis d’assemblage de plan de travail

Ce type de vis permet la jonction robuste entre deux panneaux composant le plan de travail. Elles viennent s’encastrer dans le bois du plan, entre deux perçages ronds.La vis et l’écrou emprisonnent deux étriers qui viennent prendre appui sur les perçages ronds. Le serrage de l’ensemble vient rapprocher les panneaux du plan de travail et les maintenir solidaires.

Les vis à tête cylindrique ou fraisée à plot cylindrique

Ces vis sont destinées à l’assemblage de meubles. Les vis à tête cylindrique et plot assurent le serrage de deux pièces d'un ensemble.Lorsqu'elles sont associées à de deux étriers en demi-lune, elles les emprisonnent entre deux panneaux du meuble. Le serrage de ces visrend solidaire les deux panneaux.

Voir le catalogue ManoMano
Vis

Ces vis pour la reliure sont à tête très plate et sont conçues pour l’assemblage :

  • d’un ouvrage ;
  • d’un catalogue ;
  • d’une carte ;
  • d’un nuancier.

Elles peuvent être fabriquées en divers matériaux :

  • inox ;
  • laiton doré ou argenté ;
  • plastique.

Ces vis relieuses réunissent la couverture et les pages qui composent l’assemblage. Elles se fixent à travers un simple perçage effectué dans les éléments de l’ouvrage.
