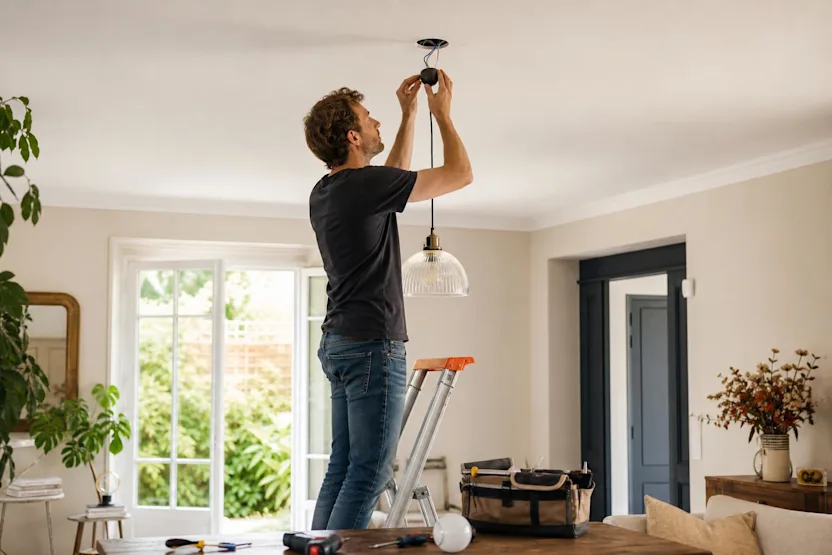

Raccorder une suspension à un boîtier électrique au plafond, étape par étape

Un remplacement sur point existant est plus accessible pour un bricoleur amateur que la création d'un nouveau point lumineux ou une reprise de circuit, qui elles relèvent de l’intervention d'un électricien.

Le cas simple visé par ce guide

Ici, on parle bien d'un luminaire à changer sur une sortie de plafond déjà alimentée : l'ancienne lampe fonctionne, l'interrupteur pilote correctement le point, et rien ne bouge côté circuit. Dans ce cadre, connecter une suspension à un boîtier électrique au plafond reste une opération accessible si quelques signaux sont réunis. Le support tient franchement, sans jeu ni fissure autour. Les conducteurs qui sortent du plafond paraissent sains, sans isolant cassant, noirci ou effrité. Aucun signe d'échauffement (traces brunes, odeur suspecte, plastique déformé) n'est visible autour de la boîte. La NF C 15-100 sert ici de cadre général : pas besoin d'en faire un cours, il suffit de retenir qu'une installation saine, avec terre au tableau et différentiel en tête de circuit, protège l'intervention.

Les signaux qui doivent faire appeler un électricien

À l'inverse, certaines situations imposent de refermer le carton du luminaire et de passer la main. Un boîtier descellé ou qui bouge dans le plafond ne peut pas recevoir une charge en toute sécurité. Des conducteurs très courts, dénudés à cœur ou aux gaines craquelées demandent une reprise en règle. Un doute persistant sur l'identification des fils, l'absence de terre alors que l'installation semble ancienne, ou l'envie d'ajouter un second point à partir de la même sortie changent la nature du chantier. Dans une installation d'avant les années 1970 sans rénovation, mieux vaut également faire vérifier l'ensemble avant d'ajouter du poids ou de nouveaux luminaires.

C'est le seul geste vraiment non négociable de l'opération. Un interrupteur en position arrêt ne coupe pas la phase de manière fiable, et une lampe éteinte ne prouve rien.

Ce qu'il faut couper au tableau

Direction le tableau : on repère le disjoncteur du circuit éclairage concerné, puis on le bascule sur arrêt. Si les circuits ne sont pas étiquetés, on procède par élimination en allumant la lampe et en coupant les disjoncteurs un à un jusqu'à extinction. Couper le disjoncteur général reste une option prudente quand on hésite, notamment dans un logement au tableau ancien. À ne surtout pas confondre avec l'interrupteur mural : il n'agit que sur l'un des conducteurs et laisse en général de la tension présente au plafond.

Le contrôle à faire avant le démontage

Une fois le disjoncteur ouvert, on remonte sur l'escabeau avec le bon équipement et on vérifie. Prévoir un testeur de tension ou un détecteur sans contact avant même de démonter l'ancienne lampe évite bien des mauvaises surprises : on l'approche de chaque conducteur, on teste aussi entre phase et terre, puis phase et neutre si l'appareil le permet. Une micro-checklist utile pour aborder sereinement la suite :

• escabeau stable, calé sur sol plat, jamais sur un tabouret ou une chaise ,

• lampe frontale ou baladeuse : la sortie de plafond se retrouve toujours dans l'ombre une fois le courant coupé ,

• tournevis isolé, pince à dénuder, petit contenant pour les vis et le cache de la rosace ,

• quelques bornes de connexion automatiques neuves en secours.

Un dernier réflexe : ne jamais laisser les conducteurs dénudés pendre librement pendant qu'on prépare le luminaire.

Le pas-à-pas dépend directement de ce qu'on trouve une fois la rosace de l'ancienne lampe déposée. Trois grandes familles se rencontrent, et chacune appelle une méthode différente.

Boîtier DCL

Depuis 2003, la norme impose un dispositif de connexion pour luminaire, plus connu sous l'appellation boîtier DCL. Concrètement, c'est une boîte encastrée au plafond équipée d'un crochet de suspension et de bornes accessibles, dans laquelle vient se brancher une fiche DCL fournie ou compatible avec le luminaire. Les boîtes de point de centre font en général autour de 65 à 67 mm de diamètre, un repère utile pour reconnaître un support conforme. L'intérêt du DCL, c'est la standardisation : la fiche s'enfiche, le crochet supporte la charge, et l'ensemble est prévu pour éviter les erreurs de câblage. Beaucoup de suspensions récentes intègrent directement la fiche, ce qui rend le raccordement quasi immédiat.

Fils anciens ou sortie de plafond non standard

Autre cas, encore très fréquent en logement ancien : deux ou trois fils qui sortent d'un trou, parfois protégés par une petite boîte de connexion, parfois non. La reprise se fait alors avec des bornes de connexion automatiques ou à levier, à l'intérieur d'une boîte de dérivation conforme si elle est absente. Attention à un point souvent sous-estimé : la tenue du support. Un simple trou dans un plafond en placo, sans crochet ni platine correctement fixée, ne peut pas recevoir une suspension lourde. Si le crochet bouge, si le plâtre s'effrite ou si l'ancienne fixation était improvisée, on reprend d'abord la fixation avant tout raccordement. Un boîtier ou un crochet douteux bloque le projet, même si les fils semblent parfaits.

La moitié des difficultés au moment du raccordement viennent d'une suspension mal préparée en amont : câble trop long qui bourre la rosace, poids mal évalué, hauteur pas anticipée.

Poids, crochet et support

Premier réflexe, peser mentalement le luminaire et le comparer à la capacité du support. Un boîtier DCL est souvent donné jusqu'à 25 kg, selon le modèle et la qualité de la pose, ce qui couvre la grande majorité des suspensions du marché. Au-delà (grosses suspensions verre, laiton massif, plusieurs sources), il faut vérifier la fiche du boîtier et parfois renforcer la fixation par une platine ou un crochet indépendant ancré dans la structure du plafond. Choisir une suspension adaptée à un point existant dès le départ simplifie tout : câble déjà pré-monté, fiche DCL fournie, rosace prévue pour couvrir la sortie standard.

Câble, rosace et réglage de hauteur

La longueur du câble se règle avant le raccordement, pas après. Sur un plafond standard autour de 2,5 m, une suspension descendue trop bas gêne la circulation ; au-dessus d'une table, on vise en général un bas de luminaire autour de 1,55 à 1,65 m du sol, et sur un passage libre plutôt autour de 2,15 m. Le serre-câble intégré à la rosace ne sert pas seulement à ajuster la hauteur : il évite surtout que le poids du luminaire tire sur les connexions et finisse par les desserrer. On l'utilise systématiquement, même quand la longueur d'origine paraît parfaite. Côté câblage du luminaire, on identifie ses conducteurs (souvent marron pour la phase, bleu pour le neutre, vert/jaune pour la terre) et on vérifie s'il est de classe II, symbolisé par un petit double carré. Un luminaire classe II n'a pas besoin d'être relié à la terre : il n'a d'ailleurs que deux fils.

Sur une installation récente, les codes couleur suffisent en général. En rénovation, ils peuvent être trompeurs et il faut alors s'appuyer sur d'autres repères.

Les repères fiables à lire sur les bornes

Les symboles imprimés sur le bornier du luminaire priment sur la couleur des fils. L pour la phase, N pour le neutre, un symbole en forme de trident ou de terre pour le conducteur de protection : ce sont ces repères qu'on relie aux conducteurs identifiés côté plafond. Sur une installation en bon état, le code couleur français actuel donne du bleu clair pour le neutre, du vert/jaune pour la terre, et du marron, rouge ou noir pour la phase. Le dénudage est en général de l'ordre de 10 mm si le matériel utilise des bornes automatiques : trop court, la connexion ne tient pas, trop long, du cuivre reste exposé. Dans le cas d'une fiche DCL, il n'y a rien à trancher : on branche la fiche mâle du luminaire dans le socle femelle du plafond et l'ensemble se verrouille.

Le cas fréquent des couleurs douteuses

Fils repeints, gaines anciennes en tissu, absence de vert/jaune, deux fils noirs identiques : autant de situations qui interdisent de brancher au feeling. Dans ce cas, on ne devine pas. On peut identifier la phase à l'aide d'un testeur avant coupure, en repérant le fil sous tension quand l'interrupteur est en position marche. On étiquette immédiatement les conducteurs avant de tout recouper. Si une terre est présente au plafond mais que le luminaire est de classe II, on la conserve dans le boîtier, isolée proprement dans une borne dédiée : on ne la coupe jamais, elle pourra servir au prochain luminaire. À l'inverse, si aucune terre n'arrive au plafond et que le luminaire à installer en réclame une, on renonce au montage tel quel. Connecter une suspension à un boîtier électrique sans conducteur de protection quand celui-ci est prévu n'est pas un raccourci acceptable : c'est une entorse à la sécurité des personnes, et le rôle du conducteur de protection dans une installation saine est justement d'écouler un défaut vers la mise à la terre du logement.

Quelques cas bloquants méritent aussi d'être connus pour décider vite :

• Fils trop courts : on peut prolonger avec une borne et une petite longueur de câble électrique de section identique, à condition que la connexion reste accessible dans le boîtier ;

• Boîtier descellé ou plafond fragile : on stoppe le raccordement, on reprend d'abord le support ;

• Traces d'échauffement noirâtres, plastique fondu : rien ne se rebranche avant vérification par un électricien ;

• Envie d'ajouter un deuxième point ou de déplacer la sortie : c'est une modification de circuit, hors périmètre DIY.

Dans le doute sur un dernier détail avant de refermer la rosace, mieux vaut redescendre, rétablir le courant sur un montage provisoire sécurisé, tester, puis recouper pour finaliser. Connecter une suspension à un boîtier électrique proprement, c'est autant une affaire de méthode que de bornes serrées.
